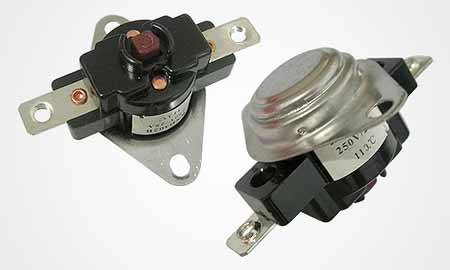

Werk Prüfanforderungen für Temperaturschalter
1. Technische Anforderungen
1.1 normale Arbeitsbedingungen und Installationsanforderungen
Sofern nicht anders vereinbart, sollte der Temperaturregler unter den unten angegebenen Bedingungen normal funktionieren.
1.1.1 Verschmutzungsgrad
Temperaturregler schaltet um die Umweltverschmutzung gemäß GB / T14048.1 in beiden.
1.1.2 Installationskategorie
Einbaukategorie Temperaturschalter gemäß GB / T14048.1 in der Klasse Ⅱ.
1.1.3 Installationsbedingungen
Der Temperaturregler sollte so nah wie möglich am geschützten Objekt sein, um eine gute Wärmekopplung zu gewährleisten.
1.2 Strukturelle Anforderungen
1.2.1 Die Leitungen der Temperaturschalter sollten in der Lage sein, einen guten elektrischen Kontakt und die entsprechende Strombelastbarkeit sicherzustellen.
1.2.2 Die Leitungen des Temperaturregelungsschalters sollten einer axialen statischen Spannung von 20 N standhalten können, die 1 Minute dauerte.
1.3 Materialanforderungen
1.3.1 Unter Spannung stehende Teile des Temperaturregelschalters sollten eine korrosionsbeständige oder korrosionsbeständige Behandlung von Cu, Fe, Ag und Legierungen und anderen Metallen aufweisen.
1.3.2 Das Isolationsmaterial des Temperaturregelschalters sollte 850 ± 10 ± Glühdraht oben auf dem Testtemperaturtest, Dauer 30 s ± 1 s, aushalten können.
1.3.3 Temperatursteuerschalter Metallteile dürfen keine Risse und Beschichtung von dem Phänomen, werden Kunststoffteile haben keine Blasen, Risse, aus dem Block, keine offensichtlichen Anzeichen und Kratzer und so weiter.
1.4 Leistungsanforderungen
1.4.1 Nennbruchtemperatur
Temperaturregelung Schalter Nenntemperatur brechen siehe „Produktnummer Code“, wie Kunden haben spezielle Anforderungen, eine neue Sollbruch Temperatur eingestellt werden kann.
1.4.2 Nenn-Reset-Temperatur
Die Nennrücksetztemperatur des Temperaturregelschalters wird im "Produktcode" angezeigt. Wenn Kunden spezielle Anforderungen haben, kann eine neue Nennrücksetztemperatur eingestellt werden.
1.4.3 Kritischer Auslösestrom
Temperaturregler bei unterschiedlicher Umgebungstemperatur des kritischen Auslösestroms siehe Abbildung 2, Die Stromtoleranz beträgt 20%.
1.4.4 Bemessungsauslösestrom
In der Umgebung von 25 ° C sollte der Temperaturregler über den Nennauslösestrom innerhalb der angegebenen Zeit liegen. Die Betriebszeittoleranz beträgt ± 30%.
Hinweis: 1.4.3, 1.4.4 gilt nur für Kunden bei der Auswahl der Referenz.
1.4.5 Kontaktwiderstand
Kontakt im geschlossenen Zustand, Temperaturregler zwischen den beiden Kontakten sollte nicht größer als 50 mΩ sein.
* Kontaktkontaktwiderstandswert = Messseitiger Messwert - Drahtwiderstandswert - Bimetallwiderstandswert
1.4.6 Isolationswiderstand
A. Kontakt im thermischen Unterbrechungszustand. Der Temperaturregler zwischen den beiden Leitungen des Isolationswiderstands sollte mindestens 2 MΩ betragen.
B. Der Isolationswiderstand der Temperaturschalterkabel und der Isolationsfläche des Gehäuses muss mindestens 5 MΩ betragen.
1.4.7 Elektrische Festigkeit
Die grundlegende Sinuswellentestspannung (Effektivwert) bei einer Frequenz von 50 Hz wird zwischen den folgenden Teilen des Temperaturregelschalters angelegt. Das letzte Mal 1 Minute sollte kein Überschlag- und Durchbruchphänomen sein.
A. Im thermischen Kontaktbruchzustand Zwischen zwei Zuleitungen: 500V
B. Bei normal geschlossenem Kontakt zwischen Anschlusskabel und Gehäusedämmung: 1500V
1.4.8 Haltbarkeit
Temperaturregler in der Wechselspannung 220V, 50Hz, Leistungsfaktor COSΦ 0,75 ~ 0,8 Bedingungen, Bestehen Sie den Nennstromtest 4000 Mal, sollte Folgendes erfüllen:
A. Die Änderungen der Aktionstemperatur überschreiten nicht den Anfangswert von ± 5 ℃ oder ± 5%. Die beiden wählen den größeren Wert.
B. Kontakt tritt beim Schweißen nicht auf.
4000 mal weiter testen, Temperaturregler in der Leistung der Leistung ohne bleibenden Schaden schalten.
1.4.9 Kurzschlussleistung begrenzen
Der Temperaturregler sollte in der Lage sein, den in Tabelle 1 angegebenen Kurzschlussstrom durchzulassen, ohne ein Brennen zu verursachen.
Tabelle 1
1.4.10 Nass- und Wärmeleistung
Gemäß GB2423.3 in der harten Klasse des 2d-Heiß- und Feuchtigkeitstests fiel die Prüfspannung nach dem Test des Isolationswiderstands des Temperaturregelschalters von mindestens 1,5 MΩ auf 80% des Originals .
1.4.11 Hochtemperaturleistung
Temperaturregler bei 150 ° C Umgebungstemperatur, um 96 Stunden aufrechtzuerhalten. Nach dem Test ändert die Aktionstemperatur nicht den Anfangswert von ± 5 ° C oder ± 5%. Die beiden wählen einen größeren Wert.
1.4.12 Niedertemperaturleistung
Temperaturschalter auf -40 ° C, um 16 Stunden zu halten. Ohne Beschädigung und die Betriebseigenschaften führen zu keinen dauerhaften Änderungen.
1.4.13 Vibrationsleistung
Der Temperaturregler sollte einer Vibrationsfrequenz von 50 Hz und einer Amplitude von 0,35 mm standhalten können, die einen 90-minütigen Festfrequenztest dauerte. Nach der Prüfung muss die Nennbruchtemperatur den Bestimmungen von 1.4.1 entsprechen.
2. Testmethode
2.1 Testbedingungen
Sofern nicht anders angegeben, ist die Prüfung unter folgenden Bedingungen durchzuführen:
A. Umgebungstemperatur 10 ℃ ~ 40 ℃, Test der Umgebungslufttemperatur sollte 10 ℃ nicht überschreiten;
B. Prüfgeräte, die Genauigkeit des Werkstests mindestens 1,0, Typprüfung mindestens 0,5;
C. Feuchtigkeitsanforderungen: Temperatur 15 ~ 35 ° C, relative Luftfeuchtigkeit von 45% bis 75%.
D. Der Test für die Auflösung des Temperaturmessgeräts beträgt 0,2 ℃, die Werksinspektion 0,5 ℃.
Wenn die im Test verwendeten Testbedingungen und -methoden nicht den Anforderungen des Tests gemäß GB / T14048.1, GB14531.1 und GB / T14048.1 entsprachen.
1.1 normale Arbeitsbedingungen und Installationsanforderungen
Sofern nicht anders vereinbart, sollte der Temperaturregler unter den unten angegebenen Bedingungen normal funktionieren.
1.1.1 Verschmutzungsgrad
Temperaturregler schaltet um die Umweltverschmutzung gemäß GB / T14048.1 in beiden.
1.1.2 Installationskategorie
Einbaukategorie Temperaturschalter gemäß GB / T14048.1 in der Klasse Ⅱ.
1.1.3 Installationsbedingungen
Der Temperaturregler sollte so nah wie möglich am geschützten Objekt sein, um eine gute Wärmekopplung zu gewährleisten.
1.2 Strukturelle Anforderungen
1.2.1 Die Leitungen der Temperaturschalter sollten in der Lage sein, einen guten elektrischen Kontakt und die entsprechende Strombelastbarkeit sicherzustellen.
1.2.2 Die Leitungen des Temperaturregelungsschalters sollten einer axialen statischen Spannung von 20 N standhalten können, die 1 Minute dauerte.
1.3 Materialanforderungen
1.3.1 Unter Spannung stehende Teile des Temperaturregelschalters sollten eine korrosionsbeständige oder korrosionsbeständige Behandlung von Cu, Fe, Ag und Legierungen und anderen Metallen aufweisen.
1.3.2 Das Isolationsmaterial des Temperaturregelschalters sollte 850 ± 10 ± Glühdraht oben auf dem Testtemperaturtest, Dauer 30 s ± 1 s, aushalten können.
1.3.3 Temperatursteuerschalter Metallteile dürfen keine Risse und Beschichtung von dem Phänomen, werden Kunststoffteile haben keine Blasen, Risse, aus dem Block, keine offensichtlichen Anzeichen und Kratzer und so weiter.
1.4 Leistungsanforderungen
1.4.1 Nennbruchtemperatur
Temperaturregelung Schalter Nenntemperatur brechen siehe „Produktnummer Code“, wie Kunden haben spezielle Anforderungen, eine neue Sollbruch Temperatur eingestellt werden kann.
1.4.2 Nenn-Reset-Temperatur
Die Nennrücksetztemperatur des Temperaturregelschalters wird im "Produktcode" angezeigt. Wenn Kunden spezielle Anforderungen haben, kann eine neue Nennrücksetztemperatur eingestellt werden.
1.4.3 Kritischer Auslösestrom
Temperaturregler bei unterschiedlicher Umgebungstemperatur des kritischen Auslösestroms siehe Abbildung 2, Die Stromtoleranz beträgt 20%.
1.4.4 Bemessungsauslösestrom
In der Umgebung von 25 ° C sollte der Temperaturregler über den Nennauslösestrom innerhalb der angegebenen Zeit liegen. Die Betriebszeittoleranz beträgt ± 30%.
Hinweis: 1.4.3, 1.4.4 gilt nur für Kunden bei der Auswahl der Referenz.
1.4.5 Kontaktwiderstand
Kontakt im geschlossenen Zustand, Temperaturregler zwischen den beiden Kontakten sollte nicht größer als 50 mΩ sein.
* Kontaktkontaktwiderstandswert = Messseitiger Messwert - Drahtwiderstandswert - Bimetallwiderstandswert
1.4.6 Isolationswiderstand
A. Kontakt im thermischen Unterbrechungszustand. Der Temperaturregler zwischen den beiden Leitungen des Isolationswiderstands sollte mindestens 2 MΩ betragen.
B. Der Isolationswiderstand der Temperaturschalterkabel und der Isolationsfläche des Gehäuses muss mindestens 5 MΩ betragen.
1.4.7 Elektrische Festigkeit
Die grundlegende Sinuswellentestspannung (Effektivwert) bei einer Frequenz von 50 Hz wird zwischen den folgenden Teilen des Temperaturregelschalters angelegt. Das letzte Mal 1 Minute sollte kein Überschlag- und Durchbruchphänomen sein.
A. Im thermischen Kontaktbruchzustand Zwischen zwei Zuleitungen: 500V
B. Bei normal geschlossenem Kontakt zwischen Anschlusskabel und Gehäusedämmung: 1500V
1.4.8 Haltbarkeit
Temperaturregler in der Wechselspannung 220V, 50Hz, Leistungsfaktor COSΦ 0,75 ~ 0,8 Bedingungen, Bestehen Sie den Nennstromtest 4000 Mal, sollte Folgendes erfüllen:
A. Die Änderungen der Aktionstemperatur überschreiten nicht den Anfangswert von ± 5 ℃ oder ± 5%. Die beiden wählen den größeren Wert.
B. Kontakt tritt beim Schweißen nicht auf.
4000 mal weiter testen, Temperaturregler in der Leistung der Leistung ohne bleibenden Schaden schalten.
1.4.9 Kurzschlussleistung begrenzen
Der Temperaturregler sollte in der Lage sein, den in Tabelle 1 angegebenen Kurzschlussstrom durchzulassen, ohne ein Brennen zu verursachen.
Tabelle 1
| Motornennleistung (KW) | Nennspannung des Temperaturregelschalters (V) | Erwarteter Strom (A) |
| ≤0.4 | ≤250 | 200 |
| ＞0.4~0.8 | 1000 | |
| ＞0.8~2.2 | 2000 |
1.4.10 Nass- und Wärmeleistung
Gemäß GB2423.3 in der harten Klasse des 2d-Heiß- und Feuchtigkeitstests fiel die Prüfspannung nach dem Test des Isolationswiderstands des Temperaturregelschalters von mindestens 1,5 MΩ auf 80% des Originals .
1.4.11 Hochtemperaturleistung
Temperaturregler bei 150 ° C Umgebungstemperatur, um 96 Stunden aufrechtzuerhalten. Nach dem Test ändert die Aktionstemperatur nicht den Anfangswert von ± 5 ° C oder ± 5%. Die beiden wählen einen größeren Wert.
1.4.12 Niedertemperaturleistung
Temperaturschalter auf -40 ° C, um 16 Stunden zu halten. Ohne Beschädigung und die Betriebseigenschaften führen zu keinen dauerhaften Änderungen.
1.4.13 Vibrationsleistung
Der Temperaturregler sollte einer Vibrationsfrequenz von 50 Hz und einer Amplitude von 0,35 mm standhalten können, die einen 90-minütigen Festfrequenztest dauerte. Nach der Prüfung muss die Nennbruchtemperatur den Bestimmungen von 1.4.1 entsprechen.
2. Testmethode
2.1 Testbedingungen
Sofern nicht anders angegeben, ist die Prüfung unter folgenden Bedingungen durchzuführen:
A. Umgebungstemperatur 10 ℃ ~ 40 ℃, Test der Umgebungslufttemperatur sollte 10 ℃ nicht überschreiten;
B. Prüfgeräte, die Genauigkeit des Werkstests mindestens 1,0, Typprüfung mindestens 0,5;
C. Feuchtigkeitsanforderungen: Temperatur 15 ~ 35 ° C, relative Luftfeuchtigkeit von 45% bis 75%.
D. Der Test für die Auflösung des Temperaturmessgeräts beträgt 0,2 ℃, die Werksinspektion 0,5 ℃.
Wenn die im Test verwendeten Testbedingungen und -methoden nicht den Anforderungen des Tests gemäß GB / T14048.1, GB14531.1 und GB / T14048.1 entsprachen.
