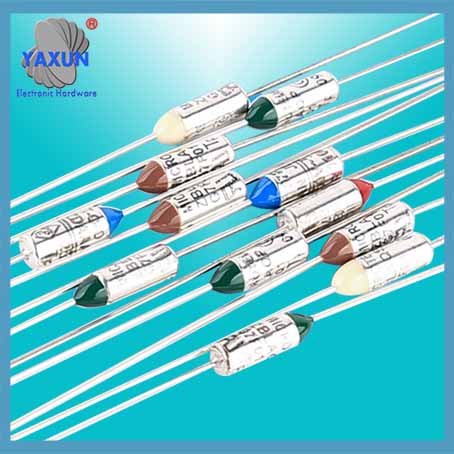

Was ist eine Thermosicherung und ihre Funktion? Wie erkennt man, ob eine Temperatursicherung durchgebrannt ist?

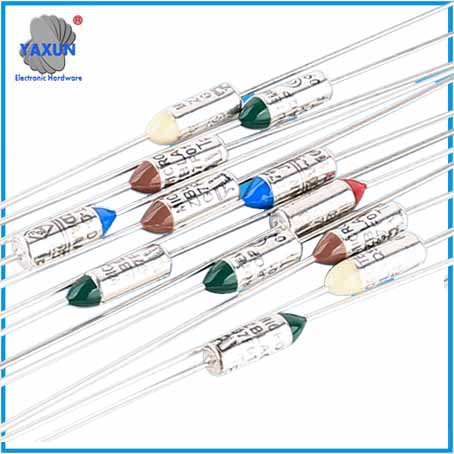

Die thermische Sicherung (Thermische Abschaltung, Temperatursicherung) besteht aus axialen / radialen / organischen Thermal-Link (OTCO) -Sicherheitsteilen, die den Stromfluss zum Motorkreis bei Überhitzung stoppen. Wenn die Sicherung fehlt oder defekt ist, startet Ihr Motor nicht.
Eine Thermosicherung fällt aus, wenn die Abgastemperatur den Nennwert der Thermosicherung überschreitet, d. h. wenn die Temperatur über die eingestellte Temperatur steigt, für die die Sicherung ausgelegt ist.
Dies kann bei einem Kurzschluss eines Heizelements, einem Ausfall eines Regelthermostats oder Thermistors oder bei einer teilweise verengten Abluftöffnung auftreten.
Die Thermosicherung wird am Lüftergehäuse befestigt. Er muss ersetzt werden, wenn zwischen den Klemmen kein Durchgang mehr besteht. Dies ist eine einmalige thermische Sicherung, dh sie kann nicht zurückgesetzt werden. Das Ersatzteil hat die gleichen Strom- und Temperatur eigenschaften.

Stromkennlinien
SD&TD-Serie: 10A/15A
PD&QD-Serie: 20A/25A
TS-Serie: 100A

PD&QD series

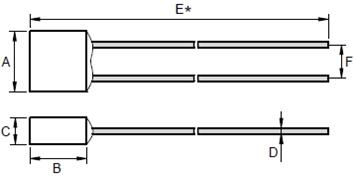

Dimensions(mm) Series A B C D E* F* PD/QD 10.7±0.5 11.8±0.5 4.8±0.2 1.6±0.05 50±5 6.6±0.5



Model NO.	Tf (℃)	Fuse-Temp(℃)	TH(℃)	TM (℃)	Ir (A)	Ur (V)	RoHS
PD102	102	98±2	66	160	20	125DC	▲
PD115	115	111±2	82				▲
PD125	125	121±2	90				▲
PD130	130	125±2	97				▲
PD136	136	131±2	102				▲
PD150	150	145±2	117				▲
QD102	102	98±2	66	160	25	125DC	▲
QD115	115	111±2	82				▲
QD125	125	121±2	90				▲
QD130	130	125±2	97				▲
QD136	136	131±2	102				▲
QD150	150	145±2	117				▲


Serie PD&QD

Dimensions(mm) Series A B C D E* F* PD/QD 10.7±0.5 11.8±0.5 4.8±0.2 1.6±0.05 50±5 6.6±0.5



Model NO.	Tf (℃)	Fuse-Temp(℃)	TH(℃)	TM (℃)	Ir (A)	Ur (V)	RoHS
PD102	102	98±2	66	160	20	125DC	▲
PD115	115	111±2	82				▲
PD125	125	121±2	90				▲
PD130	130	125±2	97				▲
PD136	136	131±2	102				▲
PD150	150	145±2	117				▲
QD102	102	98±2	66	160	25	125DC	▲
QD115	115	111±2	82				▲
QD125	125	121±2	90				▲
QD130	130	125±2	97				▲
QD136	136	131±2	102				▲
QD150	150	145±2	117				▲

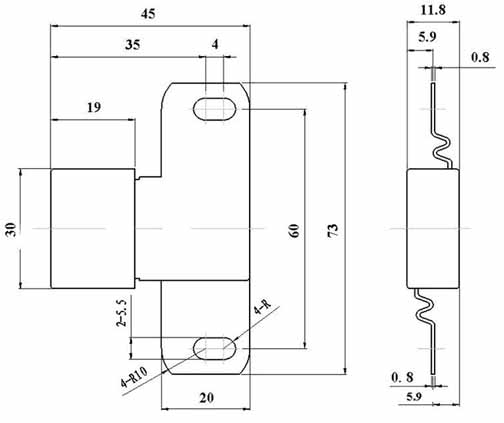

Serie TS

Dimensions(mm)



Model	Tf (℃)	Fuse-Temp (℃)	TH (℃)	TM (℃)	*Imax 8/20us (1 time)	Ir (A)	Ur (V)	RoHS
TS102	102	99±2	61	180	100KA	80	250(AC)	▲
						100	125(AC)	▲
						100	100(DC)	▲
TS115	115	112±2	74	180	100KA	80	250(AC)	▲
						100	125(AC)	▲
						100	100(DC)	▲
TS123	123	118±2	82	180	100KA	80	250(AC)	▲
						100	125(AC)	▲
						100	100(DC)	▲
TS125	125	122±2	84	180	100KA	80	250(AC)	▲
						100	125(AC)	▲
						100	100(DC)	▲
TS130	130	126±2	88	180	100KA	80	250(AC)	▲
						100	125(AC)	▲
						100	100(DC)	▲
TS136	136	132±2	94	180	100KA	80	250(AC)	▲
						100	125(AC)	▲
						100	100(DC)	▲
TS150	150	146±2	108	180	100KA	80	250(AC)	▲
						100	125(AC)	▲
						100	100(DC)	▲

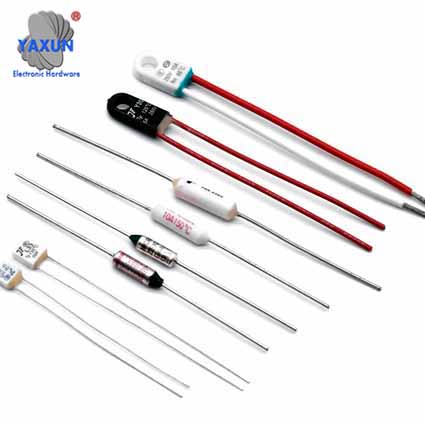

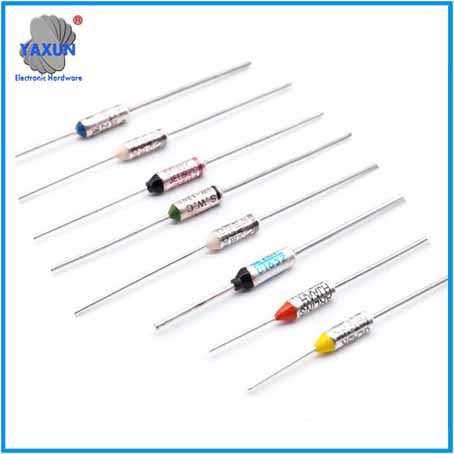

Reiskocher Thermosicherung	Thermosicherung des Trockners	fusible térmico del ventilador eléctrico
