Was ist der Temperaturschalter charakteristisch?

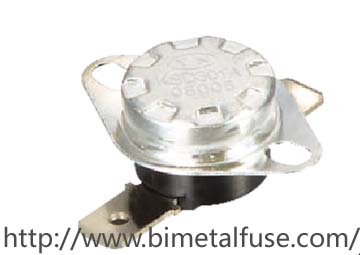

Der Temperaturschalter ist ein Überhitzungsschutzschalter, der einen Bimetallstreifen als Temperature Fassung Element verwendet. Wenn das Gerät normal arbeitet, befindet sich das Bimetall in einem freien Zustand und die Kontakte sind geschlossen / offen. Wenn die Temperatur auf den Betriebstemperaturwert ansteigt, wird das Bimetallelement erwärmt, um eine innere Spannung zu erzeugen und schnell zu wirken, wobei der Kontakt geöffnet / geschlossen und der Stromkreis unterbrochen / geschlossen wird, wodurch eine Wärmeschutzrolle gespielt wird. Wenn die Temperatur auf die Rücksetztemperatur abfällt, schließt / öffnet sich der Kontakt automatisch und der normale Arbeitszustand wird wiederhergestellt. Weit verbreitet in Haushaltsgerätemotoren und elektrischen Geräten wie Waschmaschinenmotoren, Klimaanlagenlüftermotoren, Transformatoren, Vorschaltgeräten, Elektrogeräten usw.
Anwendung des Temperaturschalters
Der Temperaturschalter zeichnet sich durch geringes Volumen, Mantelisolierung, empfindliche Wirkung und lange Lebensdauer aus. Es ist weit verbreitet in verschiedenen Motoren, Induktionsherden, Staubsaugern, Spulen, Transformatoren, Heizgeräten, Vorschaltgeräten, Elektrogeräten, Vorschaltgeräten für Leuchtstofflampen, Automotoren, integrierten Schaltkreisen und allgemeinen elektrischen Geräten, Überhitzung und Überstromschutz.
Der Temperaturschalter zeichnet sich durch geringes Volumen, Mantelisolierung, empfindliche Wirkung und lange Lebensdauer aus. Es ist weit verbreitet in verschiedenen Motoren, Induktionsherden, Staubsaugern, Spulen, Transformatoren, Heizgeräten, Vorschaltgeräten, Elektrogeräten, Vorschaltgeräten für Leuchtstofflampen, Automotoren, integrierten Schaltkreisen und allgemeinen elektrischen Geräten, Überhitzung und Überstromschutz.
Klassifizierung des Temperaturschalters
Nach Modell: BW9700, KW9700, TB02, KSD9700, ST-22, AMT, RS9700, KSD01F, JUC31F, JUC1M;
Je nach Marke kann es unterteilt werden in: TB02 kleiner Temperaturschalter, Emerson-Temperaturschalter, NEC-Temperaturschalter;
Geteilt durch die Temperatur: 0 ~ 300 Grad, eine Datei alle 5 °;
Je nach Art der Aktion: normalerweise offen und normalerweise geschlossen;
Je nach Schalenmaterial kann es unterteilt werden in: Bakelitkörper, Kunststoffkörper, Eisenschale, Keramikkörper.
Nach Modell: BW9700, KW9700, TB02, KSD9700, ST-22, AMT, RS9700, KSD01F, JUC31F, JUC1M;
Je nach Marke kann es unterteilt werden in: TB02 kleiner Temperaturschalter, Emerson-Temperaturschalter, NEC-Temperaturschalter;
Geteilt durch die Temperatur: 0 ~ 300 Grad, eine Datei alle 5 °;
Je nach Art der Aktion: normalerweise offen und normalerweise geschlossen;
Je nach Schalenmaterial kann es unterteilt werden in: Bakelitkörper, Kunststoffkörper, Eisenschale, Keramikkörper.
Technische Parameter des Temperaturschalters:
1. Elektrische Parameter: 1) CQC, VDE, UL, CUL, CE. AC250V 50 ~ 60 Hz 5A / 10A / 15A (ohmsche Last)
2) UL AC 125 V 50 Hz 15 A (ohmsche Last)
2. Betriebstemperaturbereich: 0 ~ 240 ° C (optional), Temperaturgenauigkeit: ± 2 ± 3 ± 5 ± 10 ° C.
3. Temperaturunterschied zwischen Antwort und Aktion: 8 ~ 100 ℃ (optional)
4. Verdrahtungsmethode:
Steckerklemme 250 # (Biegung 0 ~ 90 ° optional);
Steckklemme 187 # (Biegung 0 ~ 90 ° optional, Dicke 0,5, 0,8 mm optional)
5. Lebensdauer: ≥ 100000 mal
6. Elektrische Stärke: AC 50Hz 1800V für 1 Minute, kein Flackern, kein Ausfall
7. Kontaktwiderstand: ≤ 50 mΩ
8. Isolationswiderstand: ≤ 100 MΩ
9. Kontaktmethode für Silberkontakte:
Normalerweise geschlossener Typ: Die Temperatur steigt, der Kontakt wird getrennt, die Temperatur sinkt und der Kontakt wird angeschlossen.
Normalerweise offener Typ: Temperatur steigt, Kontakte werden eingeschaltet, Temperatur sinkt, Kontakte brechen
10. Shell-Schutzstufe: IP00
11. Erdungsmethode: Verbinden Sie die Metallteile des Geräts über die Metallhülle des Thermostats.
12. Installationsmethode: Die KSD301-Serie installiert einen normalen beweglichen Ring, einen kleinen runden beweglichen Ring, einen flachen beweglichen Ring, eine normale große Aluminiumabdeckung mit Montageloch und eine verlängerte Aluminiumabdeckung mit Montageloch.
13. Temperaturarbeitsbereich: -25 ∽ 240 + 240 ℃ + 1 ℃ ∽2 ℃
