Was ist der Temperaturschalter KSD301?

KSD301 Überhitzungsschutzschalter
KSD301 Überhitzungsschutzschalter ist ein Bimetall momentanen Temperatursteuerschalter mit einer festen Temperatur

Konstruktionsprinzip: Der Thermostat der Serie KSD301 verfügt über eine automatische Rückstellfunktion. Nutzt das Prinzip, dass die schmetterlingsförmige Bimetallblech momentane Schlagen unter der Wirkung der Temperatur erzeugt. Durch die schnelle Wirkung der internen Struktur wird der Zweck des Trennens oder Anschließens der Stromversorgung erreicht.

Produkt-Eigenschaften:
Kleine Größe, einfach zu installieren
Automatischer Reset
Geeignet für strenge Spezifikationen in Wechsel- und Gleichstromkreisen
Flexible Klemmen anschlussformen

Aktionsformular::
NC-stromlos geschlossen: Turn-Off-Temperatur ist höher als Einschalt-Temperatur
NO- normalerweise offener Typ: Turn-Off-Temperatur niedriger ist als Einschalt-Temperatur

manueller Reset-Typ: Nachdem der Temperatur kontrollschalter am eingestellten Temperaturpunkt getrennt wurde, kann er nicht automatisch zurückgesetzt werden und muss manuell zurückgesetzt werden
Automatischer Reset-Typ: Nachdem die Temperatur auf den eingestellten Temperaturpunkt gefallen ist, wird es automatisch zurückgesetzt und das Gerät eingeschaltet

Klassifizierung der Installationsringe:
  0. Kein aktiver Rufton
  1. Universelles Einbau beweglicher Ring
  2. Montage beweglichen Ring mit runden Ohren


technische Parameter:
Temperaturbereich: -10℃~300℃
Isolationswiderstand: Verwenden Sie ein DC500V-Isolationswiderstandsmessgerät und fügen Sie eine Nennspannung von DC500V hinzu, um mehr als 100MΩ zu messen.
Elektrische Festigkeit: zwischen geladenen Metallteilen und Nicht-Metallteilen, kann es eine 1500 V 50 Hz Wechselspannung nahe einer Sinuswelle widerstehen Die Stehspannungsprüfung für eine Minute dauert, ohne Zusammenbruch und Überschlag..

Testmethoden:
Klemmen Sie den Thermostat in den Testbereich und warten Sie, bis sich die Temperatur im Temperaturtestbereich ausgeglichen hat, bevor Sie mit dem Test beginnen. Im Prüfofen wird als Heizmedium Luft verwendet und im Temperaturmessbereich ein Thermometer oder Temperaturfühler platziert. Beginnend bei 2K bevor die Temperatur in den Betriebstemperatur-Toleranzbereich eintritt, wird mit einer Temperatur änderungsrate von weniger als 1K/min geheizt oder gekühlt, wobei gerührt werden muss, um die Temperatur verteilung vollständig zu vergleichmäßigen;
Die Gleichmäßigkeit der Temperaturverteilung in der Temperatur mess zone liegt innerhalb von ±0,4 K. Das Prüfgerät kann mit einem Ein-Aus-Anzeigegerät ausgestattet sein. Die Spannung zwischen den beiden Klemmen des Thermostats beträgt 5V~12V und der Strom durch die Probe ist größer als 10mA.

Einsatzbereich:
     Kfz-Dieselfilterheizung
     Heizrohr, elektrische Heizplatte, Heizkissen
     Sojamilch, Aktenvernichter, Wasserkocher

Vorsichtsmaßnahmen bei der Installation:
Der Thermostat KSD301 sollte in einer allgemeinen Innenraum umgebung funktionieren, in der die relative Luftfeuchtigkeit nicht mehr als 90 % beträgt und keine korrosiven Gase, brennbaren Gase und leitfähigen Staub vorhanden sind.
Wenn der Thermostat KSD301 eine Kontakt temperaturerfassung verwendet, sollte sich seine Abdeckung in der Nähe des Heizteils des gesteuerten Geräts befinden. Und sollte auf der temperaturempfindlichen Oberfläche der oberen Abdeckung mit wärmeleitendem Silikonfett oder anderen wärmeleitenden Medien mit ähnlicher Leistung beschichtet werden.
Wenn der Thermostat KSD301 die Temperatur durch Kontakt mit Flüssigkeit oder Dampf erfasst, wird dringend empfohlen, ein Produkt mit einer Edelstahlabdeckung zu verwenden. Und das Eindringen von Flüssigkeit in die Isolierteile des Thermostats sollte durch zuverlässige Dichtheitsmaßnahmen verhindert werden.
Klappen oder verformen Sie die Oberseite der Abdeckung nicht, um die Betriebstemperatur nicht zu ändern oder andere Eigenschaften zu beeinträchtigen.
Lassen Sie keine Flüssigkeit in das Innengehäuse des Thermostats eindringen. Übermäßiger Druck muss vermieden werden, um Risse zu vermeiden;
Das Gehäuse sollte sauber gehalten werden, um eine Verunreinigung des leitfähigen Materials zu vermeiden. Zur Vermeidung von Kurzschlüssen aufgrund einer verringerten Isolation leistung.

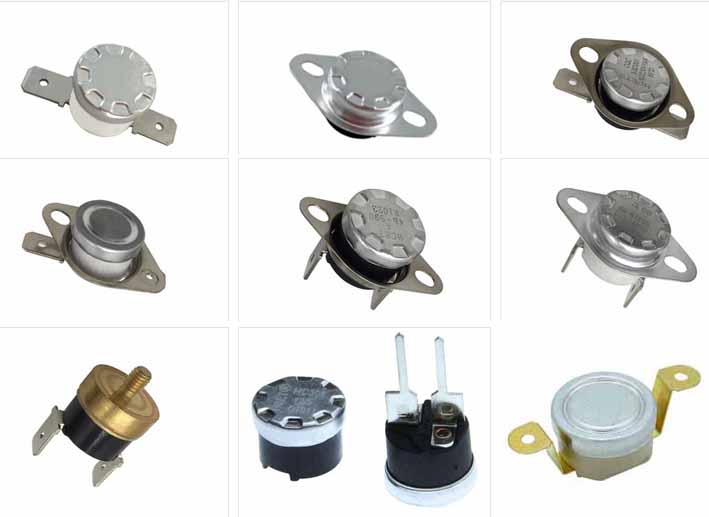

KSD301 Temperaturschalter
