Was beeinflusst die Praezision des Bimetall-Thermostat schalters?

2020-05-14 14:37 Temperaturschalter Technologie Views：

TAG: KSD301 thermostat Thermischer schalter Miniatur-Temperaturregler Temperaturregler Bimetallschalter Temperatur Regel Schalter Temperaturschalter 17AM KSD9700 TB02 Wärmeschutzschalter Einstellbarer Thermostat Thermostat auftauen Thermisches Trennschalter

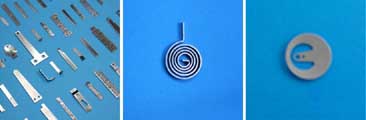

Das Material zur Temperaturregelung des Bimetallthermostats ist Bimetall. Die Qualität des Bimetallprodukts wirkt sich direkt auf die Lebensdauer und Genauigkeit des Thermostats aus. Die Parameter des Bimetalls sind wie folgt:
1 das Verhältnis der Biegung K: Nennwert, zulässige Abweichung (± 5%, ± 7%, ± 8%, ± 10%)
2, spezifischer Widerstand ρ: Nennwert und zulässige Abweichung (± 5%, ± 10%)
3, der Haftfestigkeitstest: wiederholter Biegefestigkeitstest
4 den linearen Temperaturbereich ℃ (-20 ~ 350), der die Verwendung des Temperaturbereichs ℃ (-70 ~ 500) ermöglicht
In 5 ist der Elastizitätsmodul EMpa nicht kleiner als (113000 ~ 152000).
6, Dichte g / cm³

Als Biegen K.			Widerstand ρ		Haftfestigkeitsprüfung				Referenz
Nennwert 10-6/℃ (20。-130)	Toleranz		Nennwert ｕΩ·cm (20+50℃)	Toleranz	I	II			Linearer Temperaturbereich ℃	Zulässiger Temperaturbereich ℃	Elastizitätsmodul Mpa nicht weniger als	Dichte g / cm³
Nennwert 10-6/℃ (20。-130)	I level	II level	Nennwert ｕΩ·cm (20+50℃)	Toleranz	wiederholt abbiegen	Twist	wiederholt abbiegen	Biegen	Linearer Temperaturbereich ℃	Zulässiger Temperaturbereich ℃	Elastizitätsmodul Mpa nicht weniger als	Dichte g / cm³
20.8	±5%	±7%	113	±5%	Wiederholtes Biegen bis zum Bruch, der Bruch weist möglicherweise keine Schichtung auf	Darf nicht rissig erscheinen, rissig	Mindestens dreimal darf nicht reißen	Darf nicht geknackt werden	-20~150	-70~200	113000	7.7
14.5			140						-20~150	-70~200	113000	7.5
15.3			125						-20~200	-70~250	122000	7.6
14.3			80.0						-30~180	-70~350	147000	8.2
13.8			80.0						-50~100	-70~350	147000	8.1
15.0			80.0						-20~180	-70~350	147000	8.1
10			17.0	±10%					-20~180	-70~400	152000	8.4
10.8			70.0						-20~350	-70~500	152000	8.0
7.8	±8%	±10%	56.0						0~400	-70~500	152000	8.2
13.8	±8%	±10%	6.0	±5%					-20~150	-70~200	122000	8.3
13.5	±5%	±7%	6.0	±5%					-20~150	-70~200	122000	8.3
13.9			9.0	±10%					-20~150	-70~200	122000	8.2
13.6			9.0						-20~150	-70~200	122000	8.2
14.9			11.0						-20~150	-70~200	122000	8.2
14.2			11.0						-20~150	-70~200	122000	8.2
14.9			17.0						-20~150	-70~200	122000	8.2
14.2			17.0						-20~150	-70~200	122000	8.2
20.8	±5%	±7%	113	±5%					-20~150	-70~200	113000	7.7
14.5			140						-20~150	-70~200	113000	7.5
15.3			125						-20~200	-70~250	122000	7.6
14.3			78.0						-30~180	-70~350	147000	8.2
13.8			80.0						-50~100	-70~350	147000	8.1
15.0			80.0						-20~180	-70~350	147000	8.1
10			17.0	±10%					-20~180	-70~400	152000	8.4
10.8			70.0						-20~350	-70~500	152000	8.0
7.8	±8%	±10%	56.0						0~400	-70~500	152000	8.2
13.8	±8%	±10%	6.0	±5%					-20~150	-70~200	122000	8.3
13.5	±5%	±7%	6.0	±5%					-20~150	-70~200	122000	8.3
13.9			9.0	±10%					-20~150	-70~200	122000	8.2
13.6			9.0						-20~150	-70~200	122000	8.2
14.9			11.0						-20~150	-70~200	122000	8.2
14.2			11.0						-20~150	-70~200	122000	8.2
14.9			17.0						-20~150	-70~200	122000	8.2
14.2			17.0						-20~150	-70~200	122000	8.2
