Los transformadores de potencia juegan un papel extremadamente importante en la seguridad de la mayoría de los equipos eléctricos médicos. Si el transformador del equipo falla durante el funcionamiento, la temperatura del devanado del transformador aumentará demasiado. Exceder la temperatura máxima que pueden soportar sus partes materiales, puede hacer que el aislamiento del transformador falle, provocando descargas eléctricas y peligro de incendio. Por tanto, es importante prestar atención a la protección térmica del transformador.

El cliente es un fabricante de transformadores, con el fin de ayudar a los clientes a elegir el interruptor de temperatura más adecuado. Realizamos experimentos de simulación de acuerdo con el entorno de uso del cliente: experimento de cortocircuito y experimento de sobrecarga. En el experimento de cortocircuito, medimos el cambio de temperatura del devanado. Y de acuerdo con los datos, puede saber qué parte del dispositivo de protección está funcionando y luego realizar una prueba de sobrecarga basada en este resultado. Al realizar un experimento de sobrecarga, continúe aumentando la corriente al interruptor de temperatura hasta que se mida el valor máximo de inactividad del interruptor de temperatura. A través de estos dos experimentos, se obtienen los parámetros de protección de temperatura más adecuados. Cabe señalar que existe una cierta desviación entre la temperatura del devanado cuando el interruptor de temperatura está funcionando y la temperatura de funcionamiento nominal del interruptor de temperatura. Esto está relacionado con la velocidad de respuesta, la precisión y la ubicación del interruptor de temperatura.

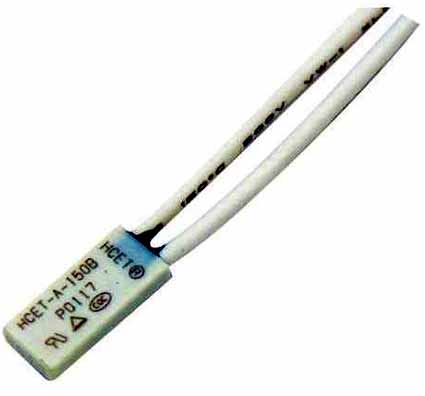

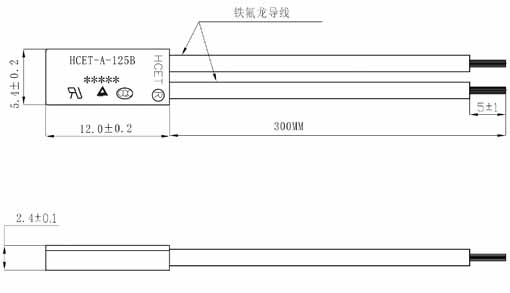

Los transformadores suelen utilizar interruptores de temperatura con restablecimiento automático, los modelos son interruptores de temperatura en miniatura TB02, HCET-A. El circuito se enciende y se apaga mediante la detección de temperatura, por lo que desempeña un papel de protección térmica. El error de temperatura de funcionamiento es generalmente de ± 5 ° C, la temperatura de reinicio es generalmente 20 ° C más baja que la temperatura de funcionamiento y el error es de aproximadamente ± 10 ° C.

Al seleccionar el interruptor de temperatura de la fuente de alimentación y el transformador, se debe tener cuidado de seleccionar las especificaciones adecuadas para la tensión de trabajo y la corriente de trabajo del transformador. Al instalar, intente colocarlo en el extremo más interno del devanado y ajústelo firmemente. Al soldar, preste atención a la buena conexión del cable para evitar que la conexión virtual genere calor y afecte el funcionamiento normal del interruptor de control de temperatura.
