Thermostat / Temperatur regel schalter Analyse der Testausrüstung
Die Qualität des Thermostats wirkt sich direkt auf die Sicherheit elektrischer Geräte, die Leistung und die Lebensdauer aus. Ist eine sehr wichtige Komponente. Derzeit auf dem Markt gibt es viele Hersteller von Thermostat- / Temperaturregelung schaltung, die ihre Vor- und Nachteile haben. Prüfgeräte für Temperatur Regel Schalter mit Kipphebelstruktur, Prüfverfahren, Abweichung der Installation des Thermostats / Temperatur Regel Schalters von der tatsächlichen Situation, Erwärmung der thermischen Trägheit großer, am Thermostat / Temperatur Regel Schalter größere Auswirkung auf die Lebensdauer, Ergebnis in der Testergebnisse sind nicht genau genug; Der ein / aus einstellbare Bereich des Thermostats ist klein. Kann die Produktstandard anforderungen nicht erfüllen. Wartungskomplex für Thermostat-Testgeräte. Ersetzen Sie immer den Heizkörper. Prüfgerät für schmale Oberfläche; Der Betrieb der Geräte ist komplex, teuer und so weiter. Unser Unternehmen basiert auf jahrelanger Erfahrung in der Erkennung von Temperatur- und Temperaturschaltern. Eine einfache Struktur des Testgeräts wurde entwickelt. Das Gerät wurde in Betrieb genommen. Die praktische Anwendung beweist, dass das Gerät vielseitig einsetzbar ist. Nahe an der eigentlichen Arbeit. Die Testergebnisse sind genau. Einfach zu bedienen und kostengünstig.
1, Temperaturregelung Prüfgeräte Design-Standards
1. 1 Elektrische Auslegung der Prüfgeräte
Der Stromkreis des Thermostats / Thermostats ist bei der Nennlast des Herstellers als technischer Grundparameter zu prüfen
1. 1. 1 schneller automatischer (Aktions-) Überspannungstest
Verwenden Sie das 1. 15-fache der Nennspannung und der elektrischen Last bei dieser Spannung.
1. 1. 2 schneller automatischer Wärmeschutztest
Verwendung der Nennspannung und der elektrischen Last bei dieser Spannung.
1. 2 Thermische Bedingungen der Testausrüstung
Wenn der Thermostat- / Temperaturregler gemäß der vom Hersteller angegebenen Methode installiert wird, sollten externe Teile Raumtemperatur ausgesetzt werden.
1. 3 mechanische Bedingungen der Testausrüstung
1. 3. 1 Während der langsamen Prüfung muss das Prüfgerät das Starter Thermostat Element zuverlässig antreiben. Es gibt keine signifikante Hysterese zwischen dem Gerät und dem Thermostat element.
1. 3. 2 Während der Schnelltest muss das Prüfgerät sicherstellen, dass die Prüfung einen freien Betrieb des Thermostat elements ermöglicht, um den normalen Betrieb des Körpers nicht zu beeinträchtigen.
2, Temperaturregelungs-Testvorrichtung eingeführt
2. 1 Geräteparameter
Prüfspannung: 0-300VAC einstellbar;
Elektrische Last: 1 ~ 60A einstellbar;
Anzahl der Testeinstellungsbereiche: 1000-99999;
Einstellbereich für die Heiztemperatur: -30 ° C bis 500 ° C;
Kühlluftdruck: 0 ~ 1 MPa;
Station: 5;
Kommt mit Widerstandslastprüfstand und kann ein externer Lastprüfstand sein; kann voreingestellte Testnummer, Zyklus sein; Mit dem Testmusterfehler automatische Erkennung und Fehleralarmfunktion; Und zeigt die Anzahl der Versuche.
2. 2 Prinzipien der Thermostat ausrüstung
Das Thermostat gerät besteht aus vier Teilen:

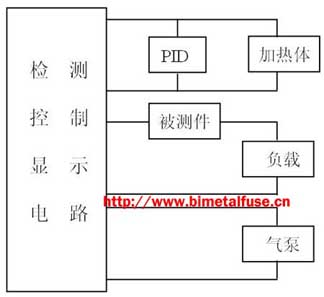

Ein Temperaturanstieg Abschnitt, ein Gasströmungskühlungsabschnitt, ein Last Abschnitt und eine Erfassungssteuerungsanzeigeschaltung, wie in Fig. 1 gezeigt.
Abbildung 1 Komponenten der Thermostat prüfgeräte
2.3 Funktionsfluss des Thermostats / Temperaturreglers
Zum normalerweise geschlossenen Thermostat / Temperaturregler, z. B. Die temperaturempfindlichen Teile des Heizblocks, die in der Oberfläche installiert sind. Passen Sie die Probenanforderungen der elektrischen Last an, stellen Sie die Heizblocktemperatur, die Fehleralarmzeit, die Lebensdauer und andere Parameter ein, stellen Sie den Kühlgasdruck so ein, dass die Frequenz und die technischen Anforderungen die Konsistenz gewährleisten. Starten Sie den Test,
Testablauf in Abbildung 2 dargestellt.
2.4 Thermostat / Temperatursteuerung Schaltanlage Hauptstruktur
Welche Art und Weise die Heizung zu nehmen und das Abkühlen wird die Thermostat / Temperaturregelung Schalter Lebensdauer Testgerät ist der wichtigste Teil.
Das Gerät heizt die Verwendung von Kupferblock plus elektrische Heizung auf, um zu erreichen, elektrische Röhre im Kupferblock platziert, Heizung mit PID-Modus-Steuerung. Heizrohrleistung, Heizblock Kupferblock, Die Oberfläche des Kupferblocks ist mit einem Thermoelement versehen. Die Echtzeiterfassung der Temperatur und die voreingestellte Temperatur des Kupferblocks werden verglichen (siehe Abbildung 3).

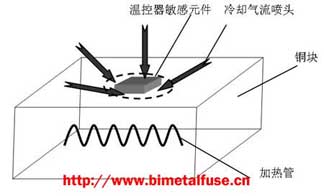

Abbildung 3 Thermostat Prüfgeräten Heiz- / Kühlschema
Abkühlung wird in der folgenden Weise erreicht:
Umgebungsluft durch die Luftpumpe in einen Hochdruckluftstrom durch die auf die Kupferplatte aufgebrachte 1-4-Düse, so dass lokale Kupferplatte schnell abkühlt, wie in Abbildung 3 gezeigt. Damit die temperaturempfindlichen Teile des Temperaturabfalls, Thermostat / Temperatur Regel Schalter zurückgesetzt werden. Dieser Ansatz hat drei deutliche Vorteile:
Die Abkühlrate variiert mit dem Druck des Gasstroms, Kühlluftdruck im Bereich von 0-1MPa stufenlos einstellbar, um eine steuerbare Ein- und Ausschaltzeit zu erreichen. Um die Standardanforderungen zu erfüllen, fordern die Hersteller ihre eigenen Testanforderungen an.
Kühlung gemäß dem gemessenen Temperaturregler / Temperaturregelungsschalter der Größe des Sensorbereichs, kann flexibel ausgewählt werden 1-4 Düsen Thermostat / Temperaturregelungsschalter auf dem Kupfer um den Sensorblock. Um temperaturempfindliche Komponenten um die Oberfläche des lokalen Kühlkupferblocks zu erzielen, ist der einstellbare Ein- / Ausschaltbereich groß, ohne dass die gesamte Temperatur des Thermostats / Temperatur regel schalters gesenkt wird.
Das Teststück ist auf der Kupferplatte befestigt. Am nächsten am Thermostat / Temperaturregler schalten Sie die eigentliche Arbeit.
Thermostat prüfgeräte geeignet für: Bimetall thermostat, Flüssiges Dehnstoff Thermostat, Mechanischer Thermostat
1, Temperaturregelung Prüfgeräte Design-Standards
1. 1 Elektrische Auslegung der Prüfgeräte
Der Stromkreis des Thermostats / Thermostats ist bei der Nennlast des Herstellers als technischer Grundparameter zu prüfen
1. 1. 1 schneller automatischer (Aktions-) Überspannungstest
Verwenden Sie das 1. 15-fache der Nennspannung und der elektrischen Last bei dieser Spannung.
1. 1. 2 schneller automatischer Wärmeschutztest
Verwendung der Nennspannung und der elektrischen Last bei dieser Spannung.
1. 2 Thermische Bedingungen der Testausrüstung
Wenn der Thermostat- / Temperaturregler gemäß der vom Hersteller angegebenen Methode installiert wird, sollten externe Teile Raumtemperatur ausgesetzt werden.
1. 3 mechanische Bedingungen der Testausrüstung
1. 3. 1 Während der langsamen Prüfung muss das Prüfgerät das Starter Thermostat Element zuverlässig antreiben. Es gibt keine signifikante Hysterese zwischen dem Gerät und dem Thermostat element.
1. 3. 2 Während der Schnelltest muss das Prüfgerät sicherstellen, dass die Prüfung einen freien Betrieb des Thermostat elements ermöglicht, um den normalen Betrieb des Körpers nicht zu beeinträchtigen.
2, Temperaturregelungs-Testvorrichtung eingeführt
2. 1 Geräteparameter
Prüfspannung: 0-300VAC einstellbar;
Elektrische Last: 1 ~ 60A einstellbar;
Anzahl der Testeinstellungsbereiche: 1000-99999;
Einstellbereich für die Heiztemperatur: -30 ° C bis 500 ° C;
Kühlluftdruck: 0 ~ 1 MPa;
Station: 5;
Kommt mit Widerstandslastprüfstand und kann ein externer Lastprüfstand sein; kann voreingestellte Testnummer, Zyklus sein; Mit dem Testmusterfehler automatische Erkennung und Fehleralarmfunktion; Und zeigt die Anzahl der Versuche.
2. 2 Prinzipien der Thermostat ausrüstung
Das Thermostat gerät besteht aus vier Teilen:
Ein Temperaturanstieg Abschnitt, ein Gasströmungskühlungsabschnitt, ein Last Abschnitt und eine Erfassungssteuerungsanzeigeschaltung, wie in Fig. 1 gezeigt.
Abbildung 1 Komponenten der Thermostat prüfgeräte
2.3 Funktionsfluss des Thermostats / Temperaturreglers
Zum normalerweise geschlossenen Thermostat / Temperaturregler, z. B. Die temperaturempfindlichen Teile des Heizblocks, die in der Oberfläche installiert sind. Passen Sie die Probenanforderungen der elektrischen Last an, stellen Sie die Heizblocktemperatur, die Fehleralarmzeit, die Lebensdauer und andere Parameter ein, stellen Sie den Kühlgasdruck so ein, dass die Frequenz und die technischen Anforderungen die Konsistenz gewährleisten. Starten Sie den Test,
Testablauf in Abbildung 2 dargestellt.

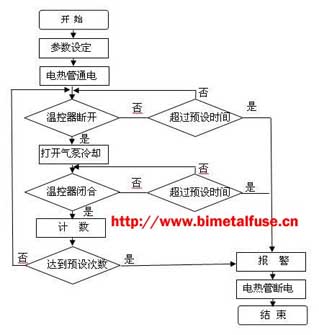

Ablaufdiagramm des Temperaturreglertests
2.4 Thermostat / Temperatursteuerung Schaltanlage Hauptstruktur
Welche Art und Weise die Heizung zu nehmen und das Abkühlen wird die Thermostat / Temperaturregelung Schalter Lebensdauer Testgerät ist der wichtigste Teil.
Das Gerät heizt die Verwendung von Kupferblock plus elektrische Heizung auf, um zu erreichen, elektrische Röhre im Kupferblock platziert, Heizung mit PID-Modus-Steuerung. Heizrohrleistung, Heizblock Kupferblock, Die Oberfläche des Kupferblocks ist mit einem Thermoelement versehen. Die Echtzeiterfassung der Temperatur und die voreingestellte Temperatur des Kupferblocks werden verglichen (siehe Abbildung 3).
Die Art der Erwärmungsmethode aufgrund der Wärmeleitfähigkeit von Kupfer ist gut. Die Gleichmäßigkeit des Oberflächentemperaturfeldes ist gut. Um die Heiztemperatur zu erreichen präzise eingestellt werden kann, Heizung Geschwindigkeit, während die thermische Trägheit klein ist, effektiv die thermische Überhitzung auf die Testergebnisse reduzieren; Kupferblock dicker größer, Wärmekapazität, Kühltemperatur steigen schnell danach an; Die Heizvorrichtung hat eine lange Lebensdauer, das Heizrohr in der Mitte des Kupferblockes befindet, Kälte und Wärme Änderung gering ist, nicht leicht beschädigt werden.
Abbildung 3 Thermostat Prüfgeräten Heiz- / Kühlschema
Abkühlung wird in der folgenden Weise erreicht:
Die Abkühlrate variiert mit dem Druck des Gasstroms, Kühlluftdruck im Bereich von 0-1MPa stufenlos einstellbar, um eine steuerbare Ein- und Ausschaltzeit zu erreichen. Um die Standardanforderungen zu erfüllen, fordern die Hersteller ihre eigenen Testanforderungen an.
Kühlung gemäß dem gemessenen Temperaturregler / Temperaturregelungsschalter der Größe des Sensorbereichs, kann flexibel ausgewählt werden 1-4 Düsen Thermostat / Temperaturregelungsschalter auf dem Kupfer um den Sensorblock. Um temperaturempfindliche Komponenten um die Oberfläche des lokalen Kühlkupferblocks zu erzielen, ist der einstellbare Ein- / Ausschaltbereich groß, ohne dass die gesamte Temperatur des Thermostats / Temperatur regel schalters gesenkt wird.
Das Teststück ist auf der Kupferplatte befestigt. Am nächsten am Thermostat / Temperaturregler schalten Sie die eigentliche Arbeit.
Thermostat prüfgeräte geeignet für: Bimetall thermostat, Flüssiges Dehnstoff Thermostat, Mechanischer Thermostat
