Thermostat Lebensdauer Tester für Wasserkocher
Der Wasserkocher ist beschädigt oder funktioniert nicht richtig. Der größte Teil davon ist auf eine Beschädigung der Temperaturregelung Komponenten zurückzuführen. In diesem Artikel wird daher ein Entwurfsschema für einen Lebensdauertester für temperaturgesteuerte Schalter vorgeschlagen. Die Lösung kann die Lebensdauer der Temperaturregelung Komponente abschätzen und somit den Zweck erreichen, die Lebensdauer des Wasserkochers durch Verbesserung des Temperaturregelung Schalters zu verlängern.
Das nach diesem Schema entwickelte Prüfgerät wird hauptsächlich für die Lebensdauerprüfung des Kessel-Temperaturregelung Schalters verwendet. Das Testmuster ist installiert und der Tester kann den Lebensdauertest des Temperatur Regel Chapters automatisch abschließen. Während der Testphase ist kein manueller Eingriff erforderlich, und am Ende des Tests oder auf dem Weg zu einem Fehler können Ton- und Lichtanzeigen erfolgen. Es wurde überprüft, dass das Instrument automatisierte Arbeiten ausführen kann, wodurch die Arbeitsbelastung der Tester erheblich reduziert und die Testeffizienz verbessert wird.
In den letzten Jahren haben exquisite, praktische, bequeme und schnelle Wasserkocher begonnen, Tausende von Haushalten zu betreten. Nach mehr als zehnjähriger Entwicklungszeit verfügt die Wasserkocherindustrie über zig Millionen inländische Einheiten. China hat sich zum weltweit größten Markt für Wasserkocher mit breiten Entwicklungsperspektiven entwickelt. Es wird geschätzt, dass es nur in Guangdong ist und die jährliche Produktion von Wasserkochern 30 Millionen Einheiten übersteigt. Die jüngste Stichprobe zeigt jedoch, dass etwa 30% der auf dem Markt befindlichen Wasserkocher nicht qualifiziert sind, was es schwierig macht, die Verbraucherrechte des Wasserkochers zu schützen. Die Branche hat niedrige Markteintrittsbarrieren, kleine Unternehmen und ein schlechtes Qualitätsbewusstsein für Unternehmen im Werkstattstil sind die direktesten Ursachen für die schlechte Qualität von Wasserkochern. Um den Markt für Wasserkocher zu regulieren und die Rechte und Interessen der Verbraucher zu schützen, wurde im Mai 2009 der Sicherheitsstandard der chinesischen "Leistungsanforderungen und Testmethoden für Wasserkocher" eingeführt.
Die Qualität der Wasserkocherprodukte ist uneingeschränkt, und mehr als 90% davon werden durch den Ausfall des Wasserkochers verursacht. Der elektrische Kesselschalter hat eine kurze Lebensdauer und ist störanfällig. Es kann nach einer gewissen Zeit nicht mehr gekocht werden. Der Zweck dieses Dokuments ist die Entwicklung und Konstruktion eines elektrischen Wasserkochertesters zum Testen der Lebensdauer des elektrischen Wasserkocherschalters, dh der Häufigkeit, mit der der elektrische Wasserkocherschalter eingeschaltet wird. Der Tester muss nicht an der Technik teilnehmen, solange der Schalter das Testmuster installiert. Wenn der Test abgeschlossen ist oder der Fehler auftritt, kann die Ton- und Lichtanzeige gegeben werden, und die vollautomatische Arbeit kann die Arbeitsbelastung des Testers erheblich reduzieren und die Effizienz verbessern. Der in diesem Artikel untersuchte Tester verfügt über bestimmte Innovationen, Praktikabilität und Technik und wurde in der Elektrogerätefabrik Lianjiang Di Aisi mit guter Wirkung und bestimmter wirtschaftlicher und praktischer Bedeutung eingesetzt.

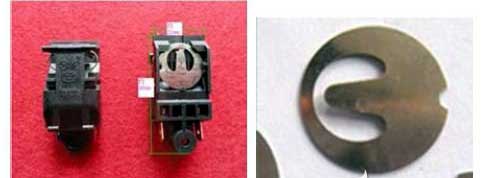

Temperaturregler ist: Wenn die Temperatur steigt, verformt sich die Scheibe entsprechend. Wenn die Temperatur einen Wert erreicht, bei dem die Platte verformt wird, hängt der Sprung der Platte von der mechanischen Übertragung des anderen Geräts ab, wodurch der Kontakt schnell wirkt und den Strom ein- oder ausschaltet. Betriebstemperaturbereich: 30 ° C -300 ° C.
Der Temperaturschalter ist anfällig für drei Probleme:
Erstens, wenn die Temperatur der Bimetallscheibe des Temperatur Regel Chapters selbst zu hoch ist, kann der Dampf des elektrischen Kessels die Bimetallscheibe nicht dazu bringen, die Sprungtemperatur zu erreichen, so dass der Temperaturregelschalter den Strom nicht abschalten kann. Das Wasser im Wasserkocher hat gekocht und kann nicht gestoppt werden, um Gefahren zu verursachen. Zweitens ist das Bimetall ein mechanisch bearbeitetes Teil, und der Sprung und das Zurücksetzen haben eine mechanische Lebensdauer. Materialprobleme oder Verarbeitungsprobleme wirken sich direkt auf die Lebensdauer des Bimetalls aus. Angenommen, ein Wasserkocher wird 1 Tag lang fünfmal täglich verwendet. Es ist fast 2.000 Mal im Jahr. Um sicherzustellen, dass der Wasserkocher länger als 5 Jahre verwendet wird, muss sichergestellt werden, dass der Temperaturschalter oder das Bimetall eine Lebensdauer von mehr als 10.000 Mal hat. Die kleine Feder des letzten temperaturgesteuerten Schalters ist ebenso wie das Bimetall ein mechanisch bearbeitetes Zubehör. Seine Lebensdauer wirkt sich auch direkt auf die Lebensdauer des Temperaturschalters und sogar des Wasserkochers aus. Daher ist die Forschung und Konstruktion des Lebensdauerprüfgeräts für Temperaturregler im Wesentlichen ein Lebensdauertestgerät zum Testen von Bimetall- und Sprungfedern. Im eigentlichen Produktionstest wird der Test durch Probenahme ausgewählt.
Technische Lösung von Temperatursteuerschalter tester
Das Gesamtsystemdiagramm des Prüfgeräts ist in Abbildung 3 dargestellt und kann in drei Teile unterteilt werden:
Schaltungsteil, mechanisches Teil und Montagebasisteil.

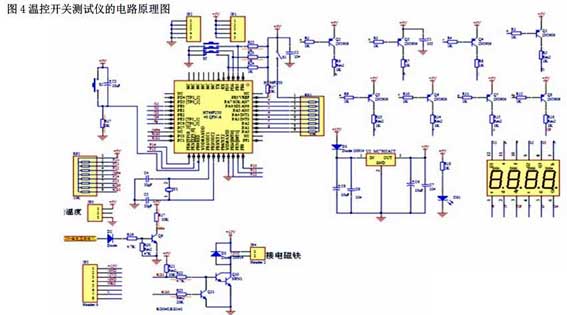

In diesem Teil wird der Mikrocontroller (MCU) als Kern der intelligenten Steuerung verwendet. Die Wassertemperatur des Testkessels wird vom Temperatursensor DS18B20 erfasst und zur Verarbeitung an die MCU gesendet und in einer LED oder einer digitalen Röhre angezeigt. Wenn der Test auf einen Fehler stößt oder der Test abgeschlossen ist, wird eine entsprechende Ton- und Lichtanzeige ausgegeben. Das Schaltbild ist in Abbildung 4 dargestellt.

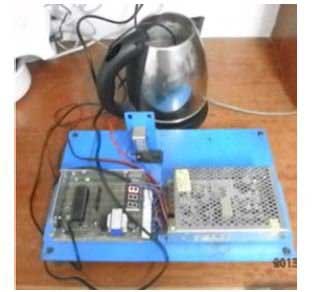

zweite, Mechanisches Teil: Der Elektromagnet öffnet und schließt sich, um den Schalter zum Öffnen und Schließen zu steuern. Testen Sie den Wasserkocher, um eine echte AC220V-Spannung und 1500 W Leistung an den Kontakten des Schalters bereitzustellen. Die mechanische Struktur ist in Abbildung 5 dargestellt.
Dritte, das Basisteil: Befestigen Sie die Leiterplatte, den Elektromagneten, den Temperaturschalter und das Schaltnetzteil des Testers.

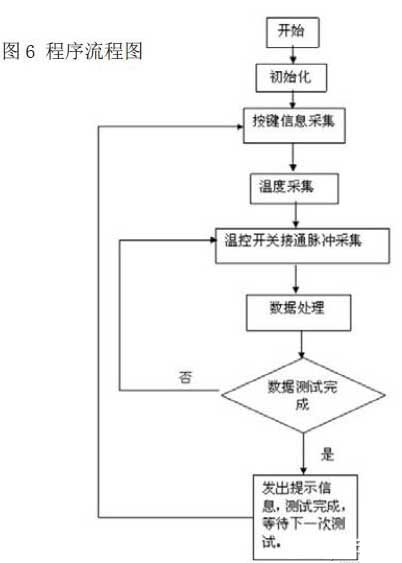

Viertens der Software-Teil: Die Programmentwicklung erfolgt auf der zugrunde liegenden MCU mit C-Voice. Das Programmablaufdiagramm ist in Abbildung 6 dargestellt.
Das nach diesem Schema entwickelte Prüfgerät wird hauptsächlich für die Lebensdauerprüfung des Kessel-Temperaturregelung Schalters verwendet. Das Testmuster ist installiert und der Tester kann den Lebensdauertest des Temperatur Regel Chapters automatisch abschließen. Während der Testphase ist kein manueller Eingriff erforderlich, und am Ende des Tests oder auf dem Weg zu einem Fehler können Ton- und Lichtanzeigen erfolgen. Es wurde überprüft, dass das Instrument automatisierte Arbeiten ausführen kann, wodurch die Arbeitsbelastung der Tester erheblich reduziert und die Testeffizienz verbessert wird.
In den letzten Jahren haben exquisite, praktische, bequeme und schnelle Wasserkocher begonnen, Tausende von Haushalten zu betreten. Nach mehr als zehnjähriger Entwicklungszeit verfügt die Wasserkocherindustrie über zig Millionen inländische Einheiten. China hat sich zum weltweit größten Markt für Wasserkocher mit breiten Entwicklungsperspektiven entwickelt. Es wird geschätzt, dass es nur in Guangdong ist und die jährliche Produktion von Wasserkochern 30 Millionen Einheiten übersteigt. Die jüngste Stichprobe zeigt jedoch, dass etwa 30% der auf dem Markt befindlichen Wasserkocher nicht qualifiziert sind, was es schwierig macht, die Verbraucherrechte des Wasserkochers zu schützen. Die Branche hat niedrige Markteintrittsbarrieren, kleine Unternehmen und ein schlechtes Qualitätsbewusstsein für Unternehmen im Werkstattstil sind die direktesten Ursachen für die schlechte Qualität von Wasserkochern. Um den Markt für Wasserkocher zu regulieren und die Rechte und Interessen der Verbraucher zu schützen, wurde im Mai 2009 der Sicherheitsstandard der chinesischen "Leistungsanforderungen und Testmethoden für Wasserkocher" eingeführt.
Die Qualität der Wasserkocherprodukte ist uneingeschränkt, und mehr als 90% davon werden durch den Ausfall des Wasserkochers verursacht. Der elektrische Kesselschalter hat eine kurze Lebensdauer und ist störanfällig. Es kann nach einer gewissen Zeit nicht mehr gekocht werden. Der Zweck dieses Dokuments ist die Entwicklung und Konstruktion eines elektrischen Wasserkochertesters zum Testen der Lebensdauer des elektrischen Wasserkocherschalters, dh der Häufigkeit, mit der der elektrische Wasserkocherschalter eingeschaltet wird. Der Tester muss nicht an der Technik teilnehmen, solange der Schalter das Testmuster installiert. Wenn der Test abgeschlossen ist oder der Fehler auftritt, kann die Ton- und Lichtanzeige gegeben werden, und die vollautomatische Arbeit kann die Arbeitsbelastung des Testers erheblich reduzieren und die Effizienz verbessern. Der in diesem Artikel untersuchte Tester verfügt über bestimmte Innovationen, Praktikabilität und Technik und wurde in der Elektrogerätefabrik Lianjiang Di Aisi mit guter Wirkung und bestimmter wirtschaftlicher und praktischer Bedeutung eingesetzt.
Temperaturregler ist: Wenn die Temperatur steigt, verformt sich die Scheibe entsprechend. Wenn die Temperatur einen Wert erreicht, bei dem die Platte verformt wird, hängt der Sprung der Platte von der mechanischen Übertragung des anderen Geräts ab, wodurch der Kontakt schnell wirkt und den Strom ein- oder ausschaltet. Betriebstemperaturbereich: 30 ° C -300 ° C.
Der Temperaturschalter ist anfällig für drei Probleme:
Erstens, wenn die Temperatur der Bimetallscheibe des Temperatur Regel Chapters selbst zu hoch ist, kann der Dampf des elektrischen Kessels die Bimetallscheibe nicht dazu bringen, die Sprungtemperatur zu erreichen, so dass der Temperaturregelschalter den Strom nicht abschalten kann. Das Wasser im Wasserkocher hat gekocht und kann nicht gestoppt werden, um Gefahren zu verursachen. Zweitens ist das Bimetall ein mechanisch bearbeitetes Teil, und der Sprung und das Zurücksetzen haben eine mechanische Lebensdauer. Materialprobleme oder Verarbeitungsprobleme wirken sich direkt auf die Lebensdauer des Bimetalls aus. Angenommen, ein Wasserkocher wird 1 Tag lang fünfmal täglich verwendet. Es ist fast 2.000 Mal im Jahr. Um sicherzustellen, dass der Wasserkocher länger als 5 Jahre verwendet wird, muss sichergestellt werden, dass der Temperaturschalter oder das Bimetall eine Lebensdauer von mehr als 10.000 Mal hat. Die kleine Feder des letzten temperaturgesteuerten Schalters ist ebenso wie das Bimetall ein mechanisch bearbeitetes Zubehör. Seine Lebensdauer wirkt sich auch direkt auf die Lebensdauer des Temperaturschalters und sogar des Wasserkochers aus. Daher ist die Forschung und Konstruktion des Lebensdauerprüfgeräts für Temperaturregler im Wesentlichen ein Lebensdauertestgerät zum Testen von Bimetall- und Sprungfedern. Im eigentlichen Produktionstest wird der Test durch Probenahme ausgewählt.
Technische Lösung von Temperatursteuerschalter tester
Das Gesamtsystemdiagramm des Prüfgeräts ist in Abbildung 3 dargestellt und kann in drei Teile unterteilt werden:
Schaltungsteil, mechanisches Teil und Montagebasisteil.
Zuerst, der Board-Teil:
zweite, Mechanisches Teil: Der Elektromagnet öffnet und schließt sich, um den Schalter zum Öffnen und Schließen zu steuern. Testen Sie den Wasserkocher, um eine echte AC220V-Spannung und 1500 W Leistung an den Kontakten des Schalters bereitzustellen. Die mechanische Struktur ist in Abbildung 5 dargestellt.
Dritte, das Basisteil: Befestigen Sie die Leiterplatte, den Elektromagneten, den Temperaturschalter und das Schaltnetzteil des Testers.
Viertens der Software-Teil: Die Programmentwicklung erfolgt auf der zugrunde liegenden MCU mit C-Voice. Das Programmablaufdiagramm ist in Abbildung 6 dargestellt.
