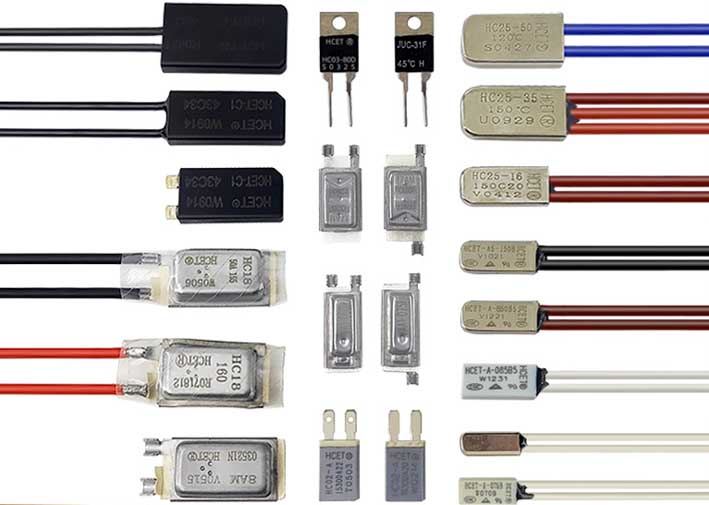

Thermoschalter
Der Thermoschalter ist ein Temperaturschalter, der Bimetall als Temperatursensor element verwendet. Der Temperaturkontroll schalter zeichnet sich durch geringe Größe, isoliertes Gehäuse, empfindliche Wirkung und lange Lebensdauer aus. Weit verbreitet in verschiedenen Motoren, Induktionsherden, Staubsaugern, elektrischen Heizgeräten, elektrischen Heizgeräten, Automotoren und allgemeinen elektrischen Geräten.
Aufgeteilt nach Modell: BW, KW, BR, KSD9700, ST-22, AMT, RS9700, KSD01F, JUC31F, JUC1M, ST01, 17AM, KSD301, KSD302, KSD304.
ST01 U1 Wärmeschutz
Produktvorteile:
• Temperaturbereich: 60-250℃.
• Der erste inländische Protektor, der die UL- und TÜV-Zertifizierung erhielt und damit das 30-jährige Monopol Deutschlands brach.
• Gute Dichtungsleistung, die Produktversagen während des Vakuum tauch prozesses verhindern kann.
• Kleine Größe, geeignet zum Einbetten in die Spule.
• Das Metallgehäuse hält einem Spulenformung druck von 50 kg stand, hat eine gute Wärmeleitfähigkeit und ist temperaturempfindlich.
• Reines Temperaturprodukt, der Strom fließt nicht durch das Bimetallstück, es gibt keinen Strom erwärmungseffekt und die Temperaturregelung ist genau.
Anwendungsbereich:
• Motor
• Transformator
• Spule
• Elektronische Produkte, Sensoren
Unterstützende Technologie:
• Durch die Integration globaler Lieferketten ressourcen werden für das Bimetallblech Materialien des weltweit größten Herstellers von Bimetallblechen, der US-amerikanischen EMS, verwendet. Das Thermostatgehäuse übernimmt die Stanz- und Umform technologie des deutschen Anbieters.
• Die Blätter bestehen aus japanischen NGK-Materialien und werden von japanischen Stanzteile lieferanten verarbeitet und produziert.
• Gehäuse und Zunge sind versilbert, was den Übergangswiderstand stark reduziert.
• Das Bimetallblech der Kernkomponente wird mit vollautomatischen Formanlagen und einem Tunnelofen mit Temperaturkontrolle hergestellt und getestet. Gute Konsistenz und stabile Leistung.
Technische Parameter des Temperaturschalters
1. Elektrische Parameter:
(1)CQC, VDE, UL, CUL? AC250V 50~60Hz 5A / 10A / 15A (ohmsche Last)
(2)UL AC 125V 50Hz 15A (ohmsche Last)
2. Betriebstemperaturbereich: 0~240℃ (optional), Temperaturgenauigkeit: ±2 ±3 ±5 ±10℃
3. Temperaturunterschied zwischen Erholung und Aktion: 8~100℃ (optional)
4. Verdrahtung methode: Steckklemme 250# (Biegung 0~90° optional); Steckklemme 187# (Biegung 0~90° optional, Dicke 0,5, 0,8mm optional)
5. Lebensdauer: ≥ 100.000 Mal
6. Elektrische Stärke: Wechselstrom 50 Hz 1800 V für 1 Minute, kein Flackern, kein Ausfall.
7. Kontaktwiderstand: ≤50mΩ
8. Isolationswiderstand: ≤100 MΩ
9. Kontaktform: Normalerweise geschlossener Typ: Wenn die Temperatur steigt, werden die Kontakte getrennt; Wenn die Temperatur sinkt, werden die Kontakte verbunden; Normalerweise offener Typ: Wenn die Temperatur steigt, werden die Kontakte verbunden; Wenn die Temperatur sinkt, werden die Kontakte verbunden sind getrennt.
10. Gehäuseschutzstufe: IP00
11. Erdungsmethode: Verbindung mit den geerdeten Metallteilen des Geräts über das Metallgehäuse des Thermostats.

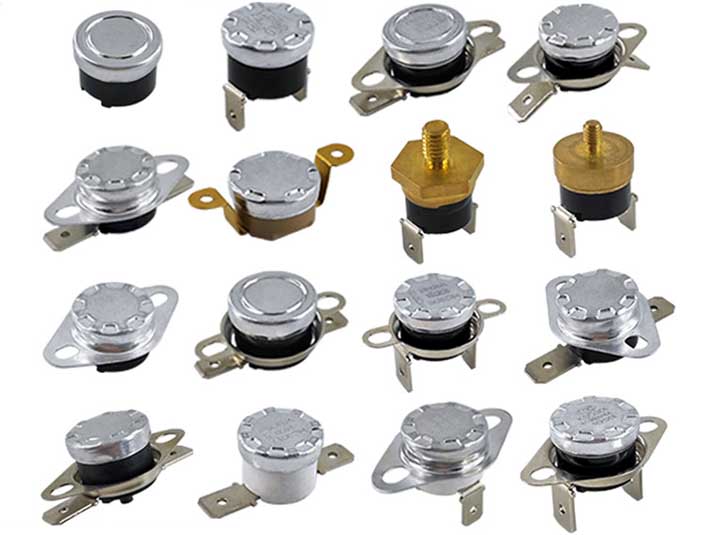

12. Installationsmethode: Die Serie KSD301 ist mit gewöhnlichen beweglichen Ringen, kleinen runden beweglichen Ringen, flachen beweglichen Ringen, gewöhnlichen großen Aluminiumabdeckungen mit Befestigungslöchern und erweiterten Aluminiumabdeckungen mit Befestigungslöchern ausgestattet.
13. Temperaturarbeitsbereich: -25℃∽+240℃, Toleranz +1℃∽2℃
