Thermische Schalter Eigenschaften
Thermoschalter Betriebs-Prinzip

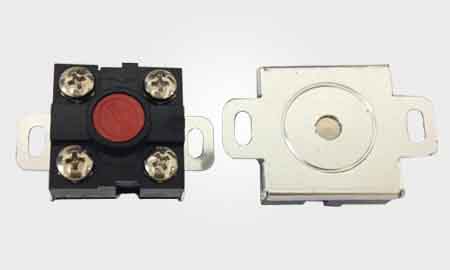

KSD301 Schnappthermoschalter Serie ein kleiner Größe Bimetallthermostats Serie mit einer Metallkappe, die auf thermische relays'family gehört. Das Hauptprinzip besteht darin, dass eine Funktion der Bimetallschnappscheiben ls Tätigkeit aufgrund der Änderung der Temperaturfühler einschnappen. Die Schnappwirkung der Scheibe kann die Wirkung der Kontakte durch die innere Struktur drücken und dann endgültig auf dem Schaltkreis ein- oder ausgeschaltet werden. Die Hauptmerkmale sind die Festlegung der Arbeitstemperatur, die zuverlässige Schnappwirkung, weniger Überschlag, längere Lebensdauer und weniger Funkstörungen
Vorsichtsmaßnahmen:
1. Der Thermoschalter sollte in Umgebungen mit einer Luftfeuchtigkeit von nicht mehr als 90 ° C funktionieren. frei von Ätzmitteln. brennbares Gas und leitender Staub.
2. Wenn der Thermoschalter verwendet wird, um die Temperatur fester Gegenstände zu erfassen. seine Decke sollte am Heizteil solcher Gegenstände haften. Inzwischen. Auf die Deckfläche sollte wärmeleitendes Stilikonfett oder ein anderes Medium ähnlicher Art aufgetragen werden.
3. Die Oberseite der Abdeckung darf nicht gedrückt werden, um zu sinken oder zu verzerren, um zu vermeiden, dass die Temperaturempfindlichkeit des Thermoschalters oder seine anderen Funktionen beeinträchtigt werden.
4. Flüssigkeiten müssen aus dem Innenteil des Thermoschalters herausgehalten werden. Die Basis muss jeglichen Vorweg vermeiden, der zu Rissen führen könnte; Es sollte frei von Verschmutzung durch elektrische Substanzen gehalten werden, um eine Schwächung der Isolierung zu vermeiden, die zu kurzgeschlossenen Schäden führt.
Technische Daten:
Elektrische Nennwerte: AC250V 5A / AC120V 7A (ohmsche Last)
AC250V 10A (ohmsche Last)
AC250V 16A (ohmsche Last)
Elektrische Stärke: Keine Minute Ausfall und Überschlag unter AC 50Hz 2000V
Inslationswiderstand:> 1OOMQ (mit einem DC500V-Megger)
Kontaktformular: S. P. S. T. Unterteilung in drei Typen:
1. Schließt bei Raumtemperatur. Öffnet bei Temperaturanstieg. Colses bei abnehmender Temperatur.
2. Öffnet bei Raumtemperatur. Schließt bei Temperaturanstieg. Öffnet bei abnehmender Temperatur.
3. Schließt bei Raumtemperatur. Öffnet sich, wenn die Temperatur steigt. schließt bei sinkender Temperatur.
Die Aktion des Schließens wird durch manuelles Zurücksetzen beendet.
Erdungsmethoden: Durch die Verbindung der Metallkappe des Thermoschalters und des erdverbundenen Metallteils des Geräts.
Arbeitstemperatur Toleranz und Arbeitsleben
Mindest. Temperaturdifferenz
Hinweis:
1．Die obige Temperaturdifferenz ist die Differenz zwischen dem offenen Temperaturwert und dem geschlossenen Temperaturwert. Die max. Die Temperaturdifferenz in unserer Fabrik beträgt 70 ℃ ~ 100 ℃.
2. Darüber hinaus können wir von unseren Kunden Thermoschalter herstellen, die den besonderen Anforderungen an Eigenschaften und Abmessungen entsprechen.
KSD301 Schnappthermoschalter Serie ein kleiner Größe Bimetallthermostats Serie mit einer Metallkappe, die auf thermische relays'family gehört. Das Hauptprinzip besteht darin, dass eine Funktion der Bimetallschnappscheiben ls Tätigkeit aufgrund der Änderung der Temperaturfühler einschnappen. Die Schnappwirkung der Scheibe kann die Wirkung der Kontakte durch die innere Struktur drücken und dann endgültig auf dem Schaltkreis ein- oder ausgeschaltet werden. Die Hauptmerkmale sind die Festlegung der Arbeitstemperatur, die zuverlässige Schnappwirkung, weniger Überschlag, längere Lebensdauer und weniger Funkstörungen
Vorsichtsmaßnahmen:
1. Der Thermoschalter sollte in Umgebungen mit einer Luftfeuchtigkeit von nicht mehr als 90 ° C funktionieren. frei von Ätzmitteln. brennbares Gas und leitender Staub.
2. Wenn der Thermoschalter verwendet wird, um die Temperatur fester Gegenstände zu erfassen. seine Decke sollte am Heizteil solcher Gegenstände haften. Inzwischen. Auf die Deckfläche sollte wärmeleitendes Stilikonfett oder ein anderes Medium ähnlicher Art aufgetragen werden.
3. Die Oberseite der Abdeckung darf nicht gedrückt werden, um zu sinken oder zu verzerren, um zu vermeiden, dass die Temperaturempfindlichkeit des Thermoschalters oder seine anderen Funktionen beeinträchtigt werden.
4. Flüssigkeiten müssen aus dem Innenteil des Thermoschalters herausgehalten werden. Die Basis muss jeglichen Vorweg vermeiden, der zu Rissen führen könnte; Es sollte frei von Verschmutzung durch elektrische Substanzen gehalten werden, um eine Schwächung der Isolierung zu vermeiden, die zu kurzgeschlossenen Schäden führt.
Technische Daten:
Elektrische Nennwerte: AC250V 5A / AC120V 7A (ohmsche Last)
AC250V 10A (ohmsche Last)
AC250V 16A (ohmsche Last)
Elektrische Stärke: Keine Minute Ausfall und Überschlag unter AC 50Hz 2000V
Inslationswiderstand:> 1OOMQ (mit einem DC500V-Megger)
Kontaktformular: S. P. S. T. Unterteilung in drei Typen:
1. Schließt bei Raumtemperatur. Öffnet bei Temperaturanstieg. Colses bei abnehmender Temperatur.
2. Öffnet bei Raumtemperatur. Schließt bei Temperaturanstieg. Öffnet bei abnehmender Temperatur.
3. Schließt bei Raumtemperatur. Öffnet sich, wenn die Temperatur steigt. schließt bei sinkender Temperatur.
Die Aktion des Schließens wird durch manuelles Zurücksetzen beendet.
Erdungsmethoden: Durch die Verbindung der Metallkappe des Thermoschalters und des erdverbundenen Metallteils des Geräts.
Arbeitstemperatur Toleranz und Arbeitsleben
| Arbeitstemp | Offene Toleranz | Enge Toleranz | Max. Arbeitstemp | Arbeitsleben |
| ≤150℃ | ±3℃ | ±6℃ | 190℃ | 100,000（cycles） |
| 151℃-170℃ | ±4℃ | ±8℃ | 210℃ | 30,000（cycles） |
| 171℃-210℃ | ±5℃ | ±10℃ | 250℃ | 16,000（cycles） |
| Manueller Reset-Typ | ±3℃ | Manueller Reset-Typ | 190℃ |
| WorkingTemp | Common Diff | Limit Min.Diff |
| ≤100℃ | 17℃ | 8℃ |
| 101℃-130℃ | 17℃ | 8℃ |
| 130℃-155℃ | 17℃ | 8℃ |
| 156℃-175℃ | 25℃ | 8℃ |
| 176℃-190℃ | 30℃ | 8℃ |
| >190℃ | 35℃ | 8℃ |
Hinweis:
1．Die obige Temperaturdifferenz ist die Differenz zwischen dem offenen Temperaturwert und dem geschlossenen Temperaturwert. Die max. Die Temperaturdifferenz in unserer Fabrik beträgt 70 ℃ ~ 100 ℃.
2. Darüber hinaus können wir von unseren Kunden Thermoschalter herstellen, die den besonderen Anforderungen an Eigenschaften und Abmessungen entsprechen.
