Testmethode für die Lebensdauer des Thermostats
1, Die Produkteinführung des Thermostats Der Temperaturregler KSD301 wird häufig in einer Vielzahl von Haushaltsgeräten eingesetzt. wie Kühlschränke, Trinkbrunnen, Warmwasserbereiter, Kaffeekannen, Induktionsherd, Mikrowellenherde, Reiskocher, Klimaanlagen und so weiter. Der Temperaturregler KSD301 wirkt sich direkt auf die Qualität der Sicherheit von Haushaltsgeräten aus. Leistung und Langlebigkeit sind sehr wichtige Wärmeschutzkomponenten. KSD301 Temperaturregler in einer Reihe von technischen Indikatoren, Lebensdauer ist ein Maß für KSD301 Temperaturregler Produkte, einer der wichtigsten technischen Indikatoren. Elektrische Lebensdauerstandards, Thermostatlebensdauer mindestens 10.000-mal. Einige Haushaltsgeräte, wie der Kühlschranksteuermotor - Kompressor KSD301 Thermostat, Lebenserwartung mindestens 100.000 Mal. Der Thermostat KSD301 gemäß der Norm GB14536.10-2008 / IEC60730-2-9: 2004, Lebensdauertest des Thermostats, enthielt detaillierte Bestimmungen.
2, Temperaturregelungs-Testvorrichtung eingeführt
2.1 Geräteparameter Prüfspannung: 0-300VAC einstellbar; Elektrische Last: 1 ~ 30A einstellbar; Anzahl der Testeinstellungsbereiche: 1000-99999;
Temperatureinstellbereich: -20 ° C bis 500 ° C;
Kühlluftdruck: 0 ~ 1 MPa;
Station: 5; eigene Widerstandslast Taiwan und eine externe Last Taiwan; Kann voreingestellte Anzahl von Testzyklen sein; Mit dem Testmusterfehler automatische Erkennung und Fehleralarmfunktion; Und zeigt die Anzahl der Versuche.
3, Thermostatprüfnormen
3.1 Elektrische Prüfungen
KSD301-Thermostat jedes Stromkreises. Er muss durch die Nennlastprüfung des Herstellers als grundlegende technische Parameter angegeben werden
3.1.1 Schneller automatischer Überspannungs- und Überstromtest
1,15-fache Nennspannung und elektrische Last bei dieser Spannung.
3.1.2 schneller automatischer Aktionstest
Verwendung der Nennspannung und der elektrischen Last bei dieser Spannung.
3.2 Thermische Bedingungen der Prüfung
Wenn der Thermostat KSD301 gemäß der vom Hersteller angegebenen Methode installiert wird, sollte das Produkt normaler Raumtemperatur ausgesetzt werden.
3.3 mechanische Bedingungen der Prüfung
3.3.1 Langsame Testmethode Die Testausrüstung wird zuverlässig das Anfahrelement fahren, gibt es keine signifikante Verzögerung zwischen dem Gerät und dem Startelement.
3.3.2 Schnelltestmethoden,
Die Prüfausrüstung muss sicherstellen, dass die Prüfung den freien Betrieb des Startelements ermöglicht, um den normalen Betrieb der Karosserie nicht zu beeinträchtigen.
3.3 Funktionsfluss des Thermostats KSD301
Zum Beispiel zum normalerweise geschlossenen Thermostat Typ KSD301. Die temperaturempfindlichen Teile des Heizblocks sind in der Oberfläche installiert. Passen Sie die Probenanforderungen an die elektrische Last an. Stellen Sie die Heizblocktemperatur, die Fehleralarmzeit, die Lebensdauer und andere Parameter ein. Stellen Sie den Kühlgasdruck so ein, dass die Frequenz und die technischen Anforderungen zur Aufrechterhaltung der Konsistenz eingehalten werden. Starten Sie den Test, Testfluss in Abbildung 1.

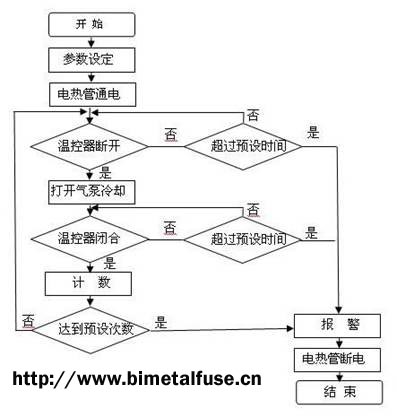

Flussdiagramm des Thermostat-Tests
4, die der tatsächlichen Arbeit der Thermostat-Testmethode am nächsten kommt
Während des gesamten Lebensdauertests wird das Teststück auf der Kupferplatte befestigt. Am nächsten an der tatsächlichen Arbeit des Thermostats KSD301, Der Einfluss auf die Ergebnisse der kleinsten. Im Lebensdauertest Geeignet für alle Thermostatprüfnormen. Wie zum Beispiel: Bimetall thermostat, Druckthermostat, Flüssigkeits Expansion Thermostat.
5, der Thermostat-Lebensdauertest Zusammenfassung:
Die in der Einheit seit vielen Jahren verwendete Testmethode, Verwendung in gutem Zustand, Kann eine Vielzahl von Bimetallthermostaten, Kapillaren, die Ausdehnung des Thermostats und andere Thermostatlebensdauertests erreichen.
Im Vergleich mit anderen Herstellern von Testergebnissen, der Detektionsprozess mehr im Einklang mit der einschlägigen Standardtemperaturregelung Anforderungen sind Testergebnisse genau, niedrig Kosten.
