Termostato de refrigerador de puerta simple de enfriamiento directo ordinario
Este tipo de termostato se usa a menudo en el refrigerador ordinario de una puerta con enfriamiento directo de descongelación artificial, o en la cámara de congelación del refrigerador de doble puerta del tipo Intercooled controlado por descongelación automática.
El termostato normal y la detección de temperatura se componen principalmente de un conjunto de microinterruptores y otras instituciones. Los agentes sensibles a la temperatura de la cámara de detección de presión son generalmente cloruro o R12. La función de la cámara de detección de temperatura es convertir el cambio de temperatura en la superficie del evaporador o el tanque en un cambio de presión, y empujar el contacto para controlar el arranque y la parada del compresor.
El cabezal sensor de temperatura (paquete) se coloca en el evaporador y se sujeta contra la superficie del evaporador o la salida de la línea del evaporador. En circunstancias normales, el agente sensor de temperatura en la bolsa de detección de temperatura está en estado de vapor húmedo. Cuando la temperatura del evaporador cambia, la presión del agente sensor de temperatura en el paquete sensor de temperatura cambia, y la presión se transmite al fuelle o a la cámara de película de aire a través del tubo capilar, de modo que se expande y se contrae con el cambio de presión.
Este desplazamiento se transmite y amplifica mediante un mecanismo de transmisión mecánica, que puede controlar la apertura o el cierre de los contactos, y luego controlar el arranque y la parada del compresor de refrigeración. Cuando la temperatura del evaporador aumenta, el fuelle se alarga, empujando la palanca del contacto para abrirlo al contacto estacionario, y el compresor funciona. Cuando se baja la temperatura del evaporador, la presión del vapor en el tubo sensor de temperatura cae, el fuelle se contrae y el resorte de equilibrio en el mecanismo de transmisión separa los contactos, cortando el circuito, deteniendo así el compresor.
La leva de control de temperatura puede girarse mediante una perilla en el controlador de temperatura. Si se gira la perilla en sentido antihorario, el radio de la leva se hace más grande, el resorte de equilibrio se alarga y aumenta la presión añadida a la caja del diafragma. Para conectar los contactos, el sensor de temperatura en la cámara de temperatura debe aumentar la presión (para alcanzar una temperatura más alta para mover los contactos). es decir, solo cuando la temperatura de la superficie del evaporador aumenta, se puede conectar y operar el circuito del compresor. Por lo tanto, cuando la perilla de ajuste de temperatura gira en sentido antihorario, la temperatura dentro del refrigerador aumenta. Por el contrario, cuando se gira la perilla de ajuste de temperatura en el sentido de las agujas del reloj, la temperatura dentro del refrigerador baja.
A temperatura normal, el interruptor del controlador de temperatura siempre está encendido (excepto la perilla en la posición de apagado forzado). De lo contrario, indicando que el controlador de temperatura está dañado, el daño suele ser la razón por la fuga del tubo sensor de temperatura o el mal contacto debido a la oxidación de los contactos.

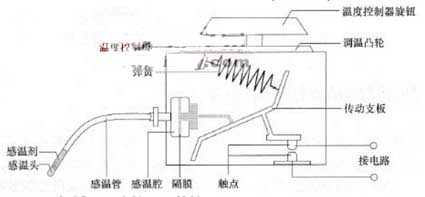

La estructura interna de un controlador de temperatura común se muestra en la Figura 5-9.
El cabezal sensor de temperatura (paquete) se coloca en el evaporador y se sujeta contra la superficie del evaporador o la salida de la línea del evaporador. En circunstancias normales, el agente sensor de temperatura en la bolsa de detección de temperatura está en estado de vapor húmedo. Cuando la temperatura del evaporador cambia, la presión del agente sensor de temperatura en el paquete sensor de temperatura cambia, y la presión se transmite al fuelle o a la cámara de película de aire a través del tubo capilar, de modo que se expande y se contrae con el cambio de presión.
Este desplazamiento se transmite y amplifica mediante un mecanismo de transmisión mecánica, que puede controlar la apertura o el cierre de los contactos, y luego controlar el arranque y la parada del compresor de refrigeración. Cuando la temperatura del evaporador aumenta, el fuelle se alarga, empujando la palanca del contacto para abrirlo al contacto estacionario, y el compresor funciona. Cuando se baja la temperatura del evaporador, la presión del vapor en el tubo sensor de temperatura cae, el fuelle se contrae y el resorte de equilibrio en el mecanismo de transmisión separa los contactos, cortando el circuito, deteniendo así el compresor.
La leva de control de temperatura puede girarse mediante una perilla en el controlador de temperatura. Si se gira la perilla en sentido antihorario, el radio de la leva se hace más grande, el resorte de equilibrio se alarga y aumenta la presión añadida a la caja del diafragma. Para conectar los contactos, el sensor de temperatura en la cámara de temperatura debe aumentar la presión (para alcanzar una temperatura más alta para mover los contactos). es decir, solo cuando la temperatura de la superficie del evaporador aumenta, se puede conectar y operar el circuito del compresor. Por lo tanto, cuando la perilla de ajuste de temperatura gira en sentido antihorario, la temperatura dentro del refrigerador aumenta. Por el contrario, cuando se gira la perilla de ajuste de temperatura en el sentido de las agujas del reloj, la temperatura dentro del refrigerador baja.
A temperatura normal, el interruptor del controlador de temperatura siempre está encendido (excepto la perilla en la posición de apagado forzado). De lo contrario, indicando que el controlador de temperatura está dañado, el daño suele ser la razón por la fuga del tubo sensor de temperatura o el mal contacto debido a la oxidación de los contactos.
