Termostato analógico TTS-202 ajustable para control de temperatura superior e inferior
Palabras clave: control de temperatura analógico TTS-202
Primero, los límites superior e inferior del diagrama del circuito de control de temperatura
En los procesos de producción industrial, a menudo es necesario controlar la temperatura dentro de un cierto rango.
Si la temperatura límite superior es TH y la temperatura límite inferior es TL, la temperatura se controla entre TH y TL, como se muestra en la Fig. 1. Si la temperatura excede TH, se requiere enfriamiento para enfriar; Si la temperatura es inferior a TL, se requiere medir el calentamiento.
TTS-202 es un interruptor de temperatura que puede ajustar continuamente la temperatura de control (temperatura umbral), y también es un tiristor unidireccional especial. A diferencia de un tiristor unidireccional general, se enciende sin activar la corriente y se controla la temperatura:
Cuando la temperatura es inferior al umbral de temperatura, el interruptor de temperatura se apaga;
Cuando se alcanza o se excede el umbral de temperatura, se enciende el interruptor de temperatura.
Lo mismo que un tiristor unidireccional general, una vez encendido, incluso si la temperatura cae por debajo del umbral de temperatura, no se apaga, y solo se apaga cuando la corriente de encendido cae por debajo de la corriente de retención.

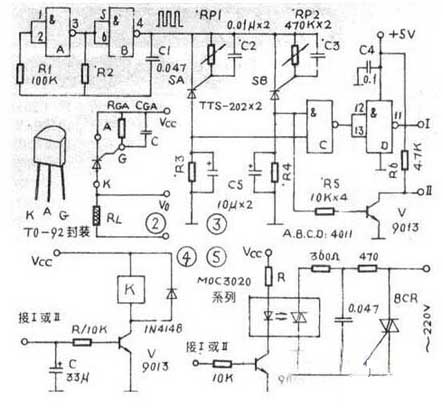

TTS-202 es un paquete T0-92, su disposición de clavijas y el circuito de aplicación típico se muestran como en la Fig. 2. En la figura, RGA es una resistencia que ajusta el umbral de temperatura. Si se utiliza un potenciómetro, su temperatura umbral es continuamente ajustable; CGA es un condensador para evitar interferencias, y RL es una resistencia de carga. Cuando la temperatura es inferior al umbral de temperatura, Xing-202 se corta y Va se emite bajo; Cuando la temperatura alcanza o supera el umbral de temperatura, TTS_202 se enciende y Vo emite un nivel alto.
1.2 Principio de funcionamiento del circuito
El circuito de control de temperatura límite superior e inferior se muestra en la Figura 3. Consiste en un vibrador múltiple que consta de 1/24011 (A y B) y RC, un controlador de temperatura de umbral superior e inferior que consta de dos TTS_202 y un circuito de salida que consta de la otra mitad 4011 (C y D) y V.
Un oscilador compuesto por 1/24011 A y B genera una onda cuadrada como fuente de energía para dos TTS_202. El propósito es apagar el interruptor de temperatura después de que haya alcanzado el umbral de temperatura.

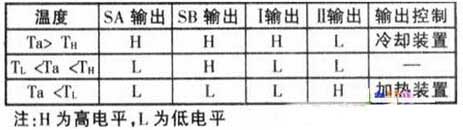

El interruptor de temperatura SA es el interruptor de temperatura límite superior y SB es el interruptor de temperatura límite inferior, y la temperatura umbral se ajusta (ajusta) mediante RP1 y RP2, respectivamente. I y II son dos terminales de salida y salida de alto o bajo nivel para controlar el dispositivo de calefacción o refrigeración. Sea TH la temperatura límite superior, TL la temperatura límite inferior y Ta la temperatura medida. A diferentes temperaturas, los niveles de salida de SA y SB y el nivel de salida de I y II se muestran en la tabla a continuación.
La salida de I y II puede interactuar directamente con el puerto de E / S del microordenador de un solo chip con un voltaje de trabajo de 5v, y la salida del chip único se usa para controlar el dispositivo de calefacción o refrigeración.
Las salidas de I y II también pueden controlarse mediante relés u optoacopladores, como se muestra en las Figuras 4 y 5. En la FIG. 4, cuando la salida I es alta, un nivel alto (aproximadamente 5 V) carga el condensador c. Cuando se alcanza un cierto voltaje, el transistor V se enciende, se activa el relé y los contactos pueden controlar el refrigerador o la válvula electromagnética de enfriamiento de agua fría. El propósito del condensador C en el circuito es evitar que el relé se encienda y apague con frecuencia cuando la temperatura cambia alrededor del umbral.
Cuando el circuito de la Fig. 4 está conectado a la salida de II. cuando la salida de II es alta, el relé se activa y el contacto normalmente abierto se usa para controlar el vapor para calentar la válvula electromagnética o para abrir el contactor, y el calentador calienta la red eléctrica.
En la Figura 5, cuando produzco un nivel alto, V se enciende, el LED del fotoacoplador MOC3020 se enciende. para que el tiristor de control de luz interno se active para conducir, y el tiristor externo sucesivo BCR se encienda, la carga R; Obtenga electricidad En la figura, R es una resistencia limitadora de corriente cuya resistencia está relacionada con VCC y puede estimarse por:
R (kΩ) = (Vcc-1.2V) / 10mA Cuando se conecta a la salida II, la resistencia de 10kΩ en la Figura 5 se puede ajustar adecuadamente según el factor de amplificación de V si es necesario.
1.3 Método de ajuste
En uso real, dos TTS-202s, SA y SB, deben convertirse en sondas de temperatura. Los polos A, K y G del TTS-202 están soldados con una longitud adecuada de alambre flexible, y las porciones soldadas están aisladas entre sí, y el exterior está sellado con una resina epoxi. Previene el mal funcionamiento causado por un mal aislamiento entre los electrodos en el líquido. Es mejor cubrir y conectar a tierra los tres conductores flexibles con manguitos de protección externos.
Coloque la sonda hecha de SA y SB en el recipiente controlado y coloque un termómetro con una precisión de 0.1 ° C al lado de la sonda para detectar la temperatura. Cuando la temperatura alcanza TL, ajuste RP2 de SB para hacer que la salida de SB cambie de nivel bajo a nivel alto; cuando la temperatura alcanza TH, ajuste el RPI de SA para que la salida de SA cambie de nivel bajo a nivel alto. Esto se puede ajustar dos veces seguidas.
