Termistor CFL de película delgada 10K 1% 3435
Termistor NTC de película aislante para baterías de teléfonos móviles, tecnología de producción única, más adecuado para diversas mediciones de temperatura y control en tan pequeñas ocasiones en el espacio.
Especificaciones principales: · Tamaño del producto (longitud total, cuatro modelos): 18 mm, 25 mm, 50 mm, 75 mm ·
caracteristicas:
1) Paquete de película aislada, velocidad de inducción térmica rápida, alta sensibilidad
2). Buena estabilidad y alta fiabilidad
3). Buen aislamiento
4) .Precisión de alta resistencia
5) Use seguridad
6). Tamaño pequeño, peso ligero, estructura resistente, fácil para la instalación automática
Especificaciones principales: · Tamaño del producto (longitud total, cuatro modelos): 18 mm, 25 mm, 50 mm, 75 mm ·
caracteristicas:
1) Paquete de película aislada, velocidad de inducción térmica rápida, alta sensibilidad
2). Buena estabilidad y alta fiabilidad
3). Buen aislamiento
4) .Precisión de alta resistencia
5) Use seguridad
6). Tamaño pequeño, peso ligero, estructura resistente, fácil para la instalación automática
La serie MF5B lleva en la misma dirección que el tipo de paquete de película

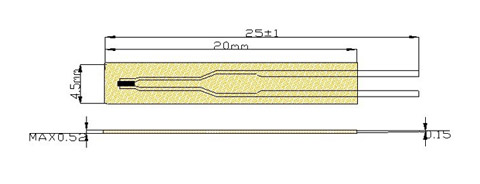

Nota: El tamaño de longitud total puede hacer: 18MM, 25MM, 50MM, 75MM (según los requisitos del cliente)
II: Características del producto:
1: cable de la serie MF5B en la misma dirección que el tipo de paquete de película
2: embalaje de película aislante, registro sensible a la velocidad de detección térmica alta
3: buena estabilidad, alta fiabilidad
4: buen aislamiento
5: resistencia de alta precisión
6: tamaño pequeño, peso ligero, resistente, instalación fácil de automatizar
MF 5B 103 F 3950
① ② ③ ④ ⑤
① MF ¬-- Código de termistor de coeficiente de temperatura negativo (NTC).
B 5B-- paquete de termistor de película.
③103 - resistencia nominal del termistor, que indica que la resistencia nominal de la resistencia: 10 × 103 (Ω).
④ F-- el valor de resistencia (precisión) es: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
⑤ 3950-- índice de resistencia térmica (factor de material) B es: 395 × 10 (K)
Serie MF5B Precaución:
1: No doble arbitrariamente la rejilla de resistencia para evitar que el chip y la rejilla se apaguen y causen resistencia
2: No exceda la temperatura de soldadura 300 ℃, el tiempo de soldadura es mejor no más de 0.5 segundos
3: Cuando el tubo termocontraíble utiliza una pistola de calor, la temperatura de la pistola de aire debe controlarse a aproximadamente 120 ℃
4: Use un soldador calentado, una cabeza plana de hierro en una mano y la resistencia en una mano y el alambre de soldadura táctil pudieron aumentar la productividad y acortar el tiempo de soldadura
5: Nota especial: no toque la mano montada en el chip (es decir, la resistencia a la parte superior)
Cinco: Especificaciones del modelo de la serie MF5B
| Modelo | Resistencia nominal （R25） | Valor B | temperatura de trabajo | Factor de disipación （mW / ℃） | Constante de tiempo térmico （S） | |
|
Resistencia （KΩ） |
Tolerancia （± %） |
Valor nominal （K） |
||||
| MF5B-503-3470 | 5 |
±1% ±2% ±3% ±5% |
3470 |
-40℃ ~ +125℃ |
≥0.7 Still air |
≤5 Still air |
| MF5B-103-3380 | 10 | 3380 | ||||
| MF5B-103-3435 | 10 | 3435 | ||||
| MF5B-103-3950 | 10 | 3950 | ||||
| MF5B-203-3950 | 20 | 3950 | ||||
| MF5B-503-3950 | 50 | 3950 | ||||
| MF5B-104-3950 | 100 | 3950 | ||||
| MF5B-204-3950 | 200 | 3950 | ||||
