Temperaturregler und Temperatursicherung für den Motor überhitzungsschutz
1. Gefahren durch Überhitzung des Motors:
Ursachen und Gefahren einer Motorüberhitzung Motorüberhitzung aus vielen Gründen. B. Überlastung des Betriebs, Fehlanpassung des Typs, Kühlungsfehler, mangelnde Überwachung und erforderliche Wartung führen zu vorzeitiger Alterung der Isolierung usw. Der Motor im Betrieb erzeugt Verluste. Diese Verluste verringern einerseits den Motorwirkungsgrad. Einerseits die Motorwärme, die Motorwicklungstemperatur steigt, während die Temperatur zu hoch ist, die Wicklungsisolation die Alterung beschleunigt, die Materialisolationsleistung dramatisch abnimmt, die Motorlebensdauer stark verkürzt, sogar den Motor in Brand setzt, Stromschlaggefahr.
2. Auswahl der allgemeinen Fehlerschutzkomponenten des Motors:
1>. Kurzschlussschutz oder Überstromschutz (Überstromschutz):
Ursachen und Gefahren einer Motorüberhitzung Motorüberhitzung aus vielen Gründen. B. Überlastung des Betriebs, Fehlanpassung des Typs, Kühlungsfehler, mangelnde Überwachung und erforderliche Wartung führen zu vorzeitiger Alterung der Isolierung usw. Der Motor im Betrieb erzeugt Verluste. Diese Verluste verringern einerseits den Motorwirkungsgrad. Einerseits die Motorwärme, die Motorwicklungstemperatur steigt, während die Temperatur zu hoch ist, die Wicklungsisolation die Alterung beschleunigt, die Materialisolationsleistung dramatisch abnimmt, die Motorlebensdauer stark verkürzt, sogar den Motor in Brand setzt, Stromschlaggefahr.
2. Auswahl der allgemeinen Fehlerschutzkomponenten des Motors:
1>. Kurzschlussschutz oder Überstromschutz (Überstromschutz):
Wenn die Motorausrüstung oder die Verteilungsleitungen überlastet sind oder ein Kurzschlussfehler vorliegt, wird der Stromkreis ohne Verzögerung automatisch getrennt. Der Kurzschlussschutz trennt den Stromkreis in Form einer Metallschmelze oder einer elektromechanischen.
Verwendetes Schutzelement, zum Beispiel: Sicherungen, Leistungsschalter
2>. Überspannungschutz:
Für die Motorstromantwort Überlastschutz bieten, nicht unbedingt Kurzschlussschutz, bis zu einem bestimmten Zeitlimit den Stromkreis automatisch trennen. Der Überlastschutz trennt den Stromkreis auf die gleiche Weise wie eine durchgebrannte oder elektromechanische Sicherung.
Beispiele für verwendete Schutzelemente sind: Sicherungen, Leistungsschalter, Thermorelais
3>. Überhitzungsschutz:
Der Motor ist mit einem eingebauten Wärmeschutz ausgestattet. Er kann auf den Motorstrom und die Motortemperatur reagieren oder nur auf die Motortemperatur. Wenn die zulässige Temperatur überschritten wird, trennen Sie den Stromkreis automatisch, um eine Überhitzung des Motors zu vermeiden.
Beispiele für zu verwendende Schutzelemente sind: Temperatursicherung, Temperaturregler für automatisches Zurücksetzen, Temperaturregler manuell zurücksetzen, Selbstimpedanzschutz
3. Motorinstallationstemperatur Sicherung, Temperaturregelungsschaltermethode:
1>. Motormontagetemperatur Sicherung:
Temperatursicherung in Reihe mit dem Motor in der Eingangsleitung oder auf einem Kohlebürstenhalter montiert. Wenn der Motor anormalen Temperaturanstieg arbeitet, Temperatur Sicherungstemperatur thermischer Schnitt,
Motoreingang ist offen. Der Motor funktioniert nicht mehr. Temperatursicherung spielt die Rolle des Übertemperaturschutzes
Motorbefestigung Temperatur Sicherung:
2>. Auswahl und Installation des Temperaturreglers für die Motorinstallation:
1, Verwendung eines am Motor montierten Wärmeschutzes, entspricht dem CSA-Standard C22.2 Nr. 77 Motor mit inhärentem Überhitzungsschutz. Diese Motorüberhitzungsschutzvorrichtungen müssen besonders beachtet werden. Die Schutzvorrichtungen können nicht nur auf den Motorstrom reagieren. Sie müssen auch über die entsprechende Nennbetriebsspannung verfügen. Der Stromwert und die Temperatur vorgegebener Schutzwert, und der Wärmeschutz muss für den Motor geeignet sein.
Verwendetes Schutzelement, zum Beispiel: Sicherungen, Leistungsschalter
2>. Überspannungschutz:
Für die Motorstromantwort Überlastschutz bieten, nicht unbedingt Kurzschlussschutz, bis zu einem bestimmten Zeitlimit den Stromkreis automatisch trennen. Der Überlastschutz trennt den Stromkreis auf die gleiche Weise wie eine durchgebrannte oder elektromechanische Sicherung.
Beispiele für verwendete Schutzelemente sind: Sicherungen, Leistungsschalter, Thermorelais
3>. Überhitzungsschutz:
Der Motor ist mit einem eingebauten Wärmeschutz ausgestattet. Er kann auf den Motorstrom und die Motortemperatur reagieren oder nur auf die Motortemperatur. Wenn die zulässige Temperatur überschritten wird, trennen Sie den Stromkreis automatisch, um eine Überhitzung des Motors zu vermeiden.
Beispiele für zu verwendende Schutzelemente sind: Temperatursicherung, Temperaturregler für automatisches Zurücksetzen, Temperaturregler manuell zurücksetzen, Selbstimpedanzschutz
3. Motorinstallationstemperatur Sicherung, Temperaturregelungsschaltermethode:
1>. Motormontagetemperatur Sicherung:
Temperatursicherung in Reihe mit dem Motor in der Eingangsleitung oder auf einem Kohlebürstenhalter montiert. Wenn der Motor anormalen Temperaturanstieg arbeitet, Temperatur Sicherungstemperatur thermischer Schnitt,
Motoreingang ist offen. Der Motor funktioniert nicht mehr. Temperatursicherung spielt die Rolle des Übertemperaturschutzes
Motorbefestigung Temperatur Sicherung:
2>. Auswahl und Installation des Temperaturreglers für die Motorinstallation:
1, Verwendung eines am Motor montierten Wärmeschutzes, entspricht dem CSA-Standard C22.2 Nr. 77 Motor mit inhärentem Überhitzungsschutz. Diese Motorüberhitzungsschutzvorrichtungen müssen besonders beachtet werden. Die Schutzvorrichtungen können nicht nur auf den Motorstrom reagieren. Sie müssen auch über die entsprechende Nennbetriebsspannung verfügen. Der Stromwert und die Temperatur vorgegebener Schutzwert, und der Wärmeschutz muss für den Motor geeignet sein.

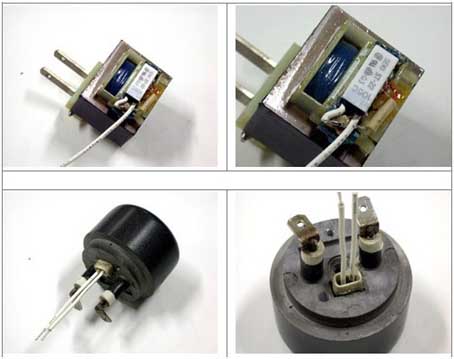

2 ist die in den Motor eingebettete Wärmeschutzvorrichtung (Temperaturregelschalter) entsprechend der Temperatur der Motorwicklungen zum Schutz der Schutzwirkung gut; Installation: begraben □ extern □; Bei der Installation mit Kontakttemperatur sollte sich der Temperaturregler in der Nähe der Motorheizfläche befinden. Wenn jedoch die Motorleistung groß ist, muß in Verbindung mit dem aktuellen Überwachungstyp verwendet werden, um den Motor Stall Temperatur, wenn der starke Anstieg, Aufgrund der Hysterese des Temperaturmesselementes, was zu Schäden an die Motorwicklungen zu vermeiden.
