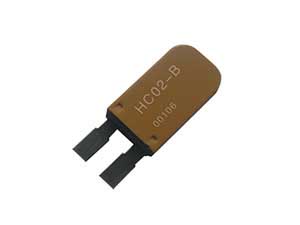

Temperaturerfassung Vorrichtung, die auf den Bimetall Warmschnitt Ausschalter
Bimetall-Heißabschaltschalter-Temperatur Erfassungsgerät: Ofen, Thermoelementthermometer, Faltenklebeband, Anzeige ein / aus LED.
1. Der Temperaturregler befindet sich zum Testen im Ofen. Der Luftdurchsatz der Testkammer beträgt mindestens 200 m / min. Die Temperatur innerhalb des Temperaturfeldes wird gleichmäßig gehalten.
Wenn der Ofen zu heizen beginnt, während das Gebläsesystem geöffnet wird, um sicherzustellen, dass die Innentemperatur des Temperaturfeldes gleichmäßig ist);
2. Temperaturfühler (Thermoelement oder Quecksilberthermometerblase) so nah wie möglich am Temperaturschalter. Und parallel zum Lüfter (Der Temperaturregler befindet sich auf dem Quecksilbertisch in der Blase. Gefundene Tabelle mit der tatsächlichen Temperatur des Quecksilberschalters, die mit dem Temperaturregelwert übereinstimmt.)
3, der Temperaturregelungsschalter an beiden Enden des Stifts in das LED-Werkzeug, mit LED-Leuchten zur Anzeige des Zustands EIN / AUS, Durch den Temperaturregelungsschalter wird der Strom nicht größer als 0. 01A;
4. Erhöhen Sie die Lufttemperatur im Test. Wenn die Lufttemperatur unter der Nennbruchtemperatur von 10 K liegt, beträgt die Temperaturänderungsrate nicht mehr als 0,5 K / min. Lufttemperatur reduzieren, Wenn die Temperatur höher ist als die Obergrenze der Rückstelltemperatur 10 K, Temperaturänderungsrate nicht mehr als 0,5 K / min. Bis der Temperaturregler zurückgesetzt und der Stromkreis wieder eingeschaltet wird (Da die Temperaturrate des Schutzes und der Quecksilbertabelle nicht gleich ist, führt eine zu hohe Temperatur oder Abkühlrate zu ungenauen Testdaten).
5. Produkte im Test, Messung des Temperaturfühlers ohne einen Gegenstand in seiner Nähe, da die Endotherme anderer Gegenstände leicht zu einer Hysterese der Protektortemperatur führt.
