Temperaturerfassung Daempfer Temperaturregler
Die frostfreien Kühlschränke mit Doppeltüren werden durch erzwungene Zirkulation kalter Luft im Kühlraum bzw. im Kühlraum gekühlt. Das allgemeine Gefrierfach verwendet eine gemeinsame Art des Temperaturreglers den Start und Stopp des Kompressors zu steuern, während das automatische Öffnen und Schließen des Dämpfers Kühlfach durch die Dämpfertemperaturregler gesteuert wird. Die beiden Temperaturregler kooperieren die Temperatur des Gefrierfachs und dem Kühlfach ermöglichen separat gesteuert werden.
Drehen Sie den Temperature instell knopf, um die Menge an kalter Luft einzustellen, die in den Kühlraum gelangt, um die Temperatur im Kühlraum zu steuern. Wenn die Temperatur in der Box zu hoch ist, ist die Öffnung des Dämpfers oder der Abdeckplatte größer, so dass mehr kalte Luft in die Kühlkammer gelangt. Wenn die Temperatur in der Box niedrig ist, wird die Öffnung reduziert und kann sogar vollständig geschlossen werden.
Das Funktionsprinzip des Temperaturreglers des temperaturempfindlichen Ventils ist das gleiche wie das des Druck temperatur reglers. Es nutzt auch die Eigenschaft, dass der Druck des temperaturempfindlichen Mittels mit der Temperatur variiert. Die Menge an kalter Luft im Kühlraum wird vom Schaltelement gesteuert, um den Öffnungs- und Schließwinkel des Dämpfers anzutreiben und zu ändern, um die Temperatur des Kühlraums zu steuern. Es wird keine Verbindung zum Stromkreis hergestellt, und der Gefrier temperatur regler steuert den Start und Stopp des Kompressors.

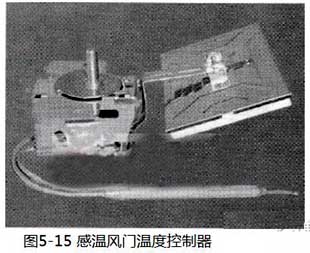

Abbildung 5-15 zeigt den Temperaturregler der Temperatur klappe. Dieser Temperaturregler funktioniert wie ein normaler Temperaturregler und verfügt über einen schlanken Temperatursensor. Der Temperatursensor ist im Luftkanal in der Nähe des Rückluftauslasses des Kühlraums installiert, um die Änderung der Temperatur der zirkulierenden kalten Luft zu erfassen. Die Größe der Öffnung der Lufttür oder der Abdeckplatte kann automatisch durch die Änderung des Drucks des Temperatursensors mit der Änderung der Temperatur eingestellt werden.
Drehen Sie den Temperature instell knopf, um die Menge an kalter Luft einzustellen, die in den Kühlraum gelangt, um die Temperatur im Kühlraum zu steuern. Wenn die Temperatur in der Box zu hoch ist, ist die Öffnung des Dämpfers oder der Abdeckplatte größer, so dass mehr kalte Luft in die Kühlkammer gelangt. Wenn die Temperatur in der Box niedrig ist, wird die Öffnung reduziert und kann sogar vollständig geschlossen werden.

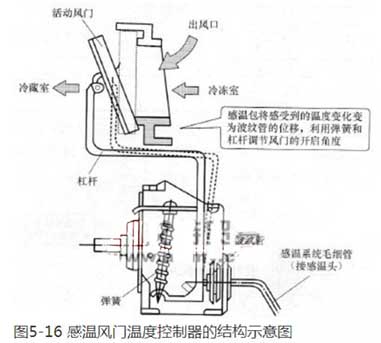

Abbildung 5-16 zeigt den Aufbau des Temperaturfühler-Temperaturreglers. Wenn sich der bewegliche Dämpfer in der vertikalen Position befindet, befindet sich der Dämpfer in der vollständig geschlossenen Position, und der Temperatur einstellknopf befindet sich in der "heißen" Position, und die Düse des Kühlraums ist vollständig abgedeckt. Wenn der bewegliche Dämpfer von der vertikalen Position abweicht, wird der Dämpfer mit einem maximalen Winkel von 20 ° geöffnet. An diesem Punkt befindet sich der Temperatur einstellknopf in der Position "kalt".
Das Funktionsprinzip des Temperaturreglers des temperaturempfindlichen Ventils ist das gleiche wie das des Druck temperatur reglers. Es nutzt auch die Eigenschaft, dass der Druck des temperaturempfindlichen Mittels mit der Temperatur variiert. Die Menge an kalter Luft im Kühlraum wird vom Schaltelement gesteuert, um den Öffnungs- und Schließwinkel des Dämpfers anzutreiben und zu ändern, um die Temperatur des Kühlraums zu steuern. Es wird keine Verbindung zum Stromkreis hergestellt, und der Gefrier temperatur regler steuert den Start und Stopp des Kompressors.
