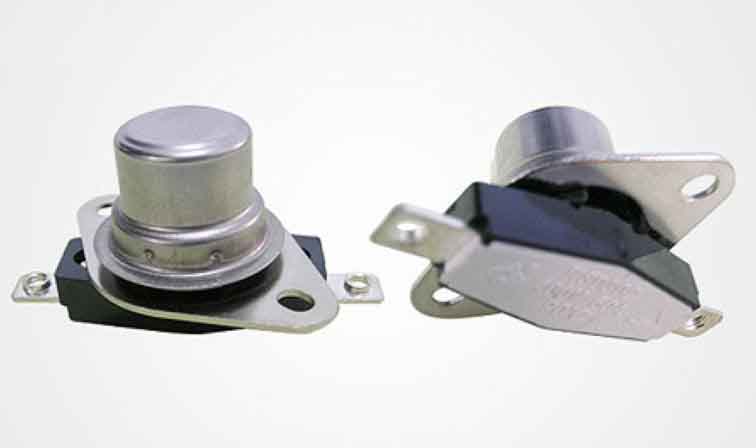

Technische Parameter des Bimetallschalters und Produktentwicklung
1. Bimetall Produktentwicklung
Bimetall Hauptanwendungsprodukte:
Temperaturrelais, thermische Zeitverzögerungsrelais, Temperaturschalter, Reglertemperatur, fluoreszierender Starter, Bimetallthermometer, Thermometer
2. Beschreibung des Bimetalls
Auch bekannt als thermisches Bimetall Bimetall aufgrund des Wärmeausdehnungskoeffizienten jeder Komponentenschicht ist unterschiedlich. wenn sich die Temperatur ändert, eine Verformung der aktiven Schicht größer ist als die Verformung der Passivschicht ist, so dass sich insgesamt das Bimetall auf der passiven Schicht Seitbeugen wird, wird die Krümmung dieses Verbundmaterial verformt, um zu ändern. Wobei der höhere Ausdehnungskoeffizient als aktive Schicht bezeichnet wird; ein niedrigerer Ausdehnungskoeffizient als passive Schicht. Mit dem Fortschritt der Erweiterung der Bimetallanwendungen und der Integrationstechnologie erscheint in der modernen Phase jedoch drei, vier, fünf Bimetall. Tatsächlich treten diejenigen, die auf Temperaturänderungen und Formänderungen angewiesen sind, im Verbundmaterial auf, das heute immer noch als thermisches Bimetall bekannt ist.
Herstellung von thermischem Bimetallmaterial. Thermisches Bimetall ist relativ einfach zu erreichen, um eine automatische Regelung der Temperaturregelung zu erreichen. Es besteht aus zwei Schichten mit unterschiedlichen Wärmeausdehnungskoeffizienten der Metall- (oder Legierungs-) Komponente. Der Ausdehnungskoeffizient der aktiven Schicht ist eine Schicht des Wärmeausdehnungskoeffizienten der Schicht, die als passive Schicht bekannt ist. Erhitzen Sie das Bimetall, die aktive Schicht ist größer als die Länge der freien Ausdehnung der passiven Schicht, aber weil die beiden Schichten fest zusammen sind, erhitzen Sie das Bimetall in einem Bogen gebogen. Im Gegenteil, wenn gekühlt. Diese Funktion ermöglicht die Herstellung eines thermischen Relais. Wird häufig im Motorüberlastschutz verwendet.
3. Materialanalyse Bimetall verschiedene Schichten
Die aktive Schicht und die aktive Schicht aus thermischem Bimetall bestimmte Komponenten, zum Beispiel; die aktive Schichtkomponente Mn75%, Ni15%, Cu10% oder Ni20%, Mn6%, der Rest ist Eisen, der Wärmeausdehnungskoeffizient in den 20 ~ 100 ℃ betrug 27 × 10-6 / ℃ und 20 × 10-6 / ℃ ;; während die passive Schichtzusammensetzung von Ni36%, wobei der Rest Eisen oder Ni42% ist, der Rest Eisen ist, der Wärmeausdehnungskoeffizient (1,8 ~ 4,8) × 10-6 / l. Das Verfahren zum Kombinieren von kaltgewalztem Wärmebimetallbinden, Schmelzbinden, warmgewalztem Binden und dergleichen.
Thermische Bimetallmaterialien können in sechs Arten unterteilt werden.
① Universal: Geeignet für eine Vielzahl von Anwendungen und einen mittleren Temperaturbereich, hohe Empfindlichkeit und Festigkeit.
② hohe Temperatur: Geeignet für den Betrieb über 300 ° C, hat eine hohe Festigkeit und eine gute Oxidationsbeständigkeit.
③ niedrige Temperatur: ist für den Betrieb unter 0 ℃ angepasst.
④ Widerstand: Mit dem hohen und niedrigen spezifischen Widerstand stehen für eine Vielzahl kleiner, standardisierter Elektrogeräte zur Verfügung.
⑤ Empfindlichkeitstyp: hohe Empfindlichkeit, hoher Widerstand und andere Eigenschaften.
⑥ Korrosionsbeständig: eine gute Korrosionsbeständigkeit, geeignet für die Rolle im korrosiven Medium.
Bimetall Hauptanwendungsprodukte:
Temperaturrelais, thermische Zeitverzögerungsrelais, Temperaturschalter, Reglertemperatur, fluoreszierender Starter, Bimetallthermometer, Thermometer
2. Beschreibung des Bimetalls
Auch bekannt als thermisches Bimetall Bimetall aufgrund des Wärmeausdehnungskoeffizienten jeder Komponentenschicht ist unterschiedlich. wenn sich die Temperatur ändert, eine Verformung der aktiven Schicht größer ist als die Verformung der Passivschicht ist, so dass sich insgesamt das Bimetall auf der passiven Schicht Seitbeugen wird, wird die Krümmung dieses Verbundmaterial verformt, um zu ändern. Wobei der höhere Ausdehnungskoeffizient als aktive Schicht bezeichnet wird; ein niedrigerer Ausdehnungskoeffizient als passive Schicht. Mit dem Fortschritt der Erweiterung der Bimetallanwendungen und der Integrationstechnologie erscheint in der modernen Phase jedoch drei, vier, fünf Bimetall. Tatsächlich treten diejenigen, die auf Temperaturänderungen und Formänderungen angewiesen sind, im Verbundmaterial auf, das heute immer noch als thermisches Bimetall bekannt ist.
Herstellung von thermischem Bimetallmaterial. Thermisches Bimetall ist relativ einfach zu erreichen, um eine automatische Regelung der Temperaturregelung zu erreichen. Es besteht aus zwei Schichten mit unterschiedlichen Wärmeausdehnungskoeffizienten der Metall- (oder Legierungs-) Komponente. Der Ausdehnungskoeffizient der aktiven Schicht ist eine Schicht des Wärmeausdehnungskoeffizienten der Schicht, die als passive Schicht bekannt ist. Erhitzen Sie das Bimetall, die aktive Schicht ist größer als die Länge der freien Ausdehnung der passiven Schicht, aber weil die beiden Schichten fest zusammen sind, erhitzen Sie das Bimetall in einem Bogen gebogen. Im Gegenteil, wenn gekühlt. Diese Funktion ermöglicht die Herstellung eines thermischen Relais. Wird häufig im Motorüberlastschutz verwendet.
3. Materialanalyse Bimetall verschiedene Schichten
Die aktive Schicht und die aktive Schicht aus thermischem Bimetall bestimmte Komponenten, zum Beispiel; die aktive Schichtkomponente Mn75%, Ni15%, Cu10% oder Ni20%, Mn6%, der Rest ist Eisen, der Wärmeausdehnungskoeffizient in den 20 ~ 100 ℃ betrug 27 × 10-6 / ℃ und 20 × 10-6 / ℃ ;; während die passive Schichtzusammensetzung von Ni36%, wobei der Rest Eisen oder Ni42% ist, der Rest Eisen ist, der Wärmeausdehnungskoeffizient (1,8 ~ 4,8) × 10-6 / l. Das Verfahren zum Kombinieren von kaltgewalztem Wärmebimetallbinden, Schmelzbinden, warmgewalztem Binden und dergleichen.
Thermische Bimetallmaterialien können in sechs Arten unterteilt werden.
① Universal: Geeignet für eine Vielzahl von Anwendungen und einen mittleren Temperaturbereich, hohe Empfindlichkeit und Festigkeit.
② hohe Temperatur: Geeignet für den Betrieb über 300 ° C, hat eine hohe Festigkeit und eine gute Oxidationsbeständigkeit.
③ niedrige Temperatur: ist für den Betrieb unter 0 ℃ angepasst.
④ Widerstand: Mit dem hohen und niedrigen spezifischen Widerstand stehen für eine Vielzahl kleiner, standardisierter Elektrogeräte zur Verfügung.
⑤ Empfindlichkeitstyp: hohe Empfindlichkeit, hoher Widerstand und andere Eigenschaften.
⑥ Korrosionsbeständig: eine gute Korrosionsbeständigkeit, geeignet für die Rolle im korrosiven Medium.
