TTS-202 Analoge Thermostat einstellbare obere und untere Temperaturregelung
Schlüsselwörter: Analoge Temperaturregelung TTS-202
Zunächst die oberen und unteren Grenzen des Temperaturregelungsschaltbildes
In industriellen Produktionsprozessen ist es häufig erforderlich, die Temperatur innerhalb eines bestimmten Bereichs zu regeln.
Wenn die obere Grenztemperatur TH und die untere Grenztemperatur TL ist, wird die Temperatur zwischen TH und TL geregelt, wie in Fig. 1 gezeigt. Wenn die Temperatur TH überschreitet, ist zum Abkühlen eine Kühlung erforderlich; Wenn die Temperatur niedriger als TL ist, muss die Erwärmung gemessen werden.
TTS-202 ist ein Temperaturschalter, der die Steuertemperatur (Schwellentemperatur) kontinuierlich einstellen kann, und es ist auch ein spezieller Einweg-Thyristor. Im Gegensatz zu einem allgemeinen unidirektionalen Thyristor wird er ohne Stromauslösung eingeschaltet und temperaturgesteuert:
Wenn die Temperatur niedriger als die Schwellentemperatur ist, wird der Temperaturschalter ausgeschaltet.
Wenn die Schwellentemperatur erreicht oder überschritten wird, wird der Temperaturschalter eingeschaltet.
Das gleiche wie ein allgemeiner unidirektionaler Thyristor, der einmal eingeschaltet ist, auch wenn die Temperatur unter die Schwellentemperatur fällt, schaltet er sich nicht aus und nur aus, wenn der Einschaltstrom unter den Haltestrom fällt.

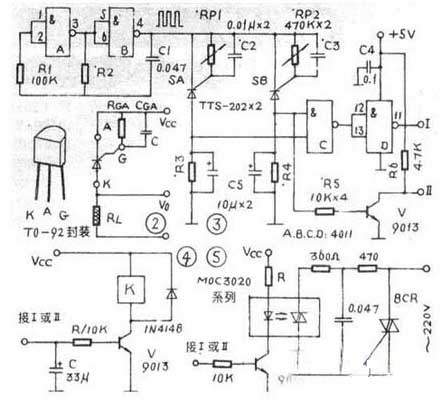

TTS-202 ist ein T0-92-Gehäuse, dessen Pin-Anordnung und typische Anwendungsschaltung wie in Fig. 2 gezeigt sind. In der Figur ist RGA ein Widerstand, der die Schwellentemperatur einstellt. Wenn ein Potentiometer verwendet wird, ist seine Schwellentemperatur stufenlos einstellbar; CGA ist ein Kondensator zur Verhinderung von Interferenzen und RL ist ein Lastwiderstand. Wenn die Temperatur niedriger als die Schwellentemperatur ist, wird Xing-202 abgeschaltet und Va wird niedrig ausgegeben; Wenn die Temperatur die Schwellentemperatur erreicht oder überschreitet, wird TTS_202 eingeschaltet und Vo gibt einen hohen Pegel aus.
1.2 Funktionsprinzip der Schaltung
Der Temperaturregelkreis für die obere und untere Grenze ist in Abbildung 3 dargestellt.
Es besteht aus einem Multivibrator bestehend aus 1/24011 (A und B) und RC, einem oberen und unteren Schwellentemperaturregler bestehend aus zwei TTS_202s und einem Ausgangsstromkreis bestehend aus der anderen Hälfte 4011 (C und D) und V.
Ein Oszillator aus 1/24011 A und B gibt eine Rechteckwelle als Stromquelle für zwei TTS_202 aus. Der Zweck besteht darin, den Temperaturschalter auszuschalten, nachdem er die Schwellentemperatur erreicht hat.

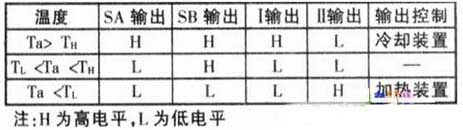

Der SA-Temperaturschalter ist der obere Grenztemperaturschalter und SB ist der untere Grenztemperaturschalter, und die Schwellentemperatur wird durch RP1 bzw. RP2 eingestellt (eingestellt). I und II sind zwei Ausgangsanschlüsse und geben einen hohen oder niedrigen Pegel aus, um das Heiz- oder Kühlgerät zu steuern. Sei TH die obere Grenztemperatur, TL die untere Grenztemperatur und Ta die gemessene Temperatur. Bei unterschiedlichen Temperaturen sind die Ausgangspegel von SA und SB und der Ausgangspegel von I und II in der folgenden Tabelle aufgeführt.
Der Ausgang von I und II kann direkt mit dem E / A-Port des Einzelchip-Mikrocomputers mit einer Arbeitsspannung von 5 V verbunden werden, und der Ausgang des Einzelchips wird zur Steuerung der Heiz- oder Kühlvorrichtung verwendet.
Die Ausgänge von I und II können auch durch Relais oder Optokoppler gesteuert werden, wie in den 4 und 5 gezeigt. In 4 lädt ein hoher Pegel (ungefähr 5 V) den Kondensator c, wenn der I-Ausgang hoch ist. Wenn eine bestimmte Spannung erreicht ist, wird der Transistor V eingeschaltet, das Relais eingezogen und die Kontakte können den Kühlschrank oder das elektromagnetische Kaltwasserkühlventil steuern. Der Kondensator C in der Schaltung soll verhindern, dass das Relais häufig ein- und ausgeschaltet wird, wenn sich die Temperatur um den Schwellenwert ändert.
Wenn die Schaltung von Fig. 4 mit dem Ausgang von II verbunden ist. Wenn der Ausgang von II hoch ist, wird das Relais eingezogen und der normalerweise offene Kontakt wird verwendet, um den Dampf zum Erhitzen des elektromagnetischen Ventils oder zum Öffnen des Schützes zu steuern, und das Netz wird von der Heizung erwärmt.
Wenn in Abbildung 5 ein hoher Pegel ausgegeben wird, wird V eingeschaltet und die LED im Fotokoppler MOC3020 leuchtet. so dass der interne Lichtsteuerungs-Thyristor zum Leiten angeregt wird und der aufeinanderfolgende externe Thyristor BCR eingeschaltet wird, die Last R; Holen Sie sich Strom. In der Figur ist R ein Strombegrenzungswiderstand, dessen Widerstand mit VCC zusammenhängt und geschätzt werden kann durch:
R (kΩ) = (Vcc-1,2 V) / 10 mA Bei Anschluss an den II-Ausgang kann der 10 kΩ-Widerstand in Abbildung 5 bei Bedarf entsprechend dem Verstärkungsfaktor von V eingestellt werden.
1.3 Einstellmethode
Bei der tatsächlichen Verwendung sollten zwei TTS-202, SA und SB, zu Temperatursonden verarbeitet werden. Die A-, K- und G-Pole des TTS-202 sind mit einer geeigneten Länge eines flexiblen Drahtes verschweißt, und die geschweißten Teile sind voneinander isoliert, und die Außenseite ist mit einem Epoxidharz abgedichtet. Verhindert Fehlfunktionen, die durch eine schlechte Isolierung zwischen den Elektroden in der Flüssigkeit verursacht werden. Es ist besser, die drei flexiblen Leiter mit externen Abschirmhülsen abzudecken und zu erden.
Stellen Sie die Sonde aus SA und SB in den kontrollierten Behälter und stellen Sie ein Thermometer mit einer Genauigkeit von 0,1 ° C neben die Sonde, um die Temperatur zu erfassen. Wenn die Temperatur TL erreicht, stellen Sie RP2 von SB so ein, dass sich der SB-Ausgang von einem niedrigen auf einen hohen Pegel ändert. Wenn die Temperatur TH erreicht, stellen Sie den RPI von SA so ein, dass der SA-Ausgang von einem niedrigen zu einem hohen Pegel wechselt. Dies kann zweimal hintereinander eingestellt werden.
