Steuerprinzip und Herstellungsverfahren eines einfachen Temperaturreglers unter Verwendung einer 555-Zeitbasisschaltung
Diese Schaltung ist eine Temperaturautomatiksteuerung, die aus einer integrierten Schaltung mit 555 Zeitbasis und wenigen Peripheriekomponenten besteht. Da die Spannungen an verschiedenen Punkten in der Schaltung von derselben Gleichstromversorgung stammen, ist keine geregelte Stromversorgung mit guter Leistung erforderlich, und das Kondensatorabsenkungsverfahren kann zuverlässig arbeiten. Schaltungskomponenten sind günstig, klein und unter Amateurbedingungen einfach herzustellen. Der von dieser Schaltung hergestellte Temperaturautomatikregler kann mit guter Wirkung für die industrielle Heizung und die elektrische Heizungsregelung von Haushalten verwendet werden.
Erstens das Schaltungsprinzip der Schaltung

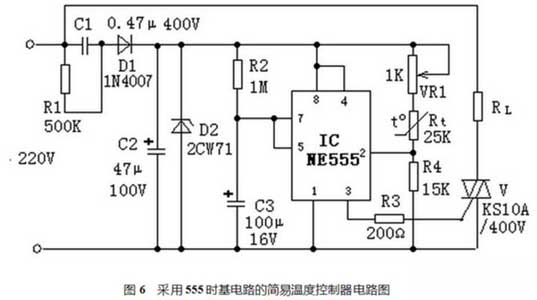

Wie in Abbildung 1 gezeigt.
Wenn die Temperatur niedrig ist, hat der Thermistor Rt mit negativem Temperaturkoeffizienten einen großen Widerstand. Das 2-Pin-Potential der integrierten 555-Zeitbasis-Schaltung (IC) ist niedriger als 1/3 der Ec-Spannung (ca. 4 V), und der 3-Pin-IC gibt einen hohen Pegel aus. Der Triac V wird zum Leiten angeregt, und die elektrische Heizung RL wird zum Heizen eingeschaltet, wodurch der Zeitzyklus gestartet wird. Wenn die Temperatur des am Temperaturmesspunkt angeordneten Thermistors Rt höher als der eingestellte Wert ist und der Zeitzyklus nicht abgeschlossen ist, wird die Heizung RL nach dem Ende der Zeitperiode abgeschaltet. Wenn die Temperatur des Thermistors Rt unter den eingestellten Wert fällt, wird der Triac V wieder eingeschaltet und die elektrische Heizung RL zum Heizen eingeschaltet. Dadurch wird der Zweck der automatischen Temperaturregelung erreicht.
III. Produktions- und Debugging-Methoden
Die gesamte Schaltung kann auf einer Leiterplatte installiert werden, im Allgemeinen ist kein Debugging erforderlich, und das Zeitintervall beträgt 1.1R2 & TImes; C3 soll kleiner als die thermische Zeitkonstante des Heizsystems gewählt werden, aber es soll nicht zu klein sein, sonst wird es übermäßige Hochfrequenzstörungen verursacht aufgrund des schnellen Ein- oder Abschalten des Triacs V. Nach der Installation und Inbetriebnahme kann es in eine kleine Plastikbox geladen und der Thermistor Rt zum Temperaturmesspunkt herausgenommen werden.
Erstens das Schaltungsprinzip der Schaltung
Wie in Abbildung 1 gezeigt.
Wenn die Temperatur niedrig ist, hat der Thermistor Rt mit negativem Temperaturkoeffizienten einen großen Widerstand. Das 2-Pin-Potential der integrierten 555-Zeitbasis-Schaltung (IC) ist niedriger als 1/3 der Ec-Spannung (ca. 4 V), und der 3-Pin-IC gibt einen hohen Pegel aus. Der Triac V wird zum Leiten angeregt, und die elektrische Heizung RL wird zum Heizen eingeschaltet, wodurch der Zeitzyklus gestartet wird. Wenn die Temperatur des am Temperaturmesspunkt angeordneten Thermistors Rt höher als der eingestellte Wert ist und der Zeitzyklus nicht abgeschlossen ist, wird die Heizung RL nach dem Ende der Zeitperiode abgeschaltet. Wenn die Temperatur des Thermistors Rt unter den eingestellten Wert fällt, wird der Triac V wieder eingeschaltet und die elektrische Heizung RL zum Heizen eingeschaltet. Dadurch wird der Zweck der automatischen Temperaturregelung erreicht.
II. Komponentenauswahl
In der Schaltung kann der Thermistor Rt vom Typ MF12 oder vom Typ MF53 mit einem negativen Temperaturkoeffizienten sein. Es ist auch möglich, verschiedene Widerstandswerte und andere Arten von Thermistoren mit negativem Temperaturkoeffizienten auszuwählen, solange die Beziehung von Rt + VR1 = 2R4 unter den für die Steuerung erforderlichen Temperaturbedingungen erfüllt ist. Je größer das Potentiometer VR1 ist, desto größer kann der Einstellbereich sein, aber die Empfindlichkeit nimmt ab. Der Triac V kann auch entsprechend der Größe des Laststroms ausgewählt werden. Für andere Komponenten bestehen keine besonderen Anforderungen, und die Parameter werden gemäß Schaltplan ausgewählt.
In der Schaltung kann der Thermistor Rt vom Typ MF12 oder vom Typ MF53 mit einem negativen Temperaturkoeffizienten sein. Es ist auch möglich, verschiedene Widerstandswerte und andere Arten von Thermistoren mit negativem Temperaturkoeffizienten auszuwählen, solange die Beziehung von Rt + VR1 = 2R4 unter den für die Steuerung erforderlichen Temperaturbedingungen erfüllt ist. Je größer das Potentiometer VR1 ist, desto größer kann der Einstellbereich sein, aber die Empfindlichkeit nimmt ab. Der Triac V kann auch entsprechend der Größe des Laststroms ausgewählt werden. Für andere Komponenten bestehen keine besonderen Anforderungen, und die Parameter werden gemäß Schaltplan ausgewählt.
III. Produktions- und Debugging-Methoden
Die gesamte Schaltung kann auf einer Leiterplatte installiert werden, im Allgemeinen ist kein Debugging erforderlich, und das Zeitintervall beträgt 1.1R2 & TImes; C3 soll kleiner als die thermische Zeitkonstante des Heizsystems gewählt werden, aber es soll nicht zu klein sein, sonst wird es übermäßige Hochfrequenzstörungen verursacht aufgrund des schnellen Ein- oder Abschalten des Triacs V. Nach der Installation und Inbetriebnahme kann es in eine kleine Plastikbox geladen und der Thermistor Rt zum Temperaturmesspunkt herausgenommen werden.
