Sondas de termistor ntc de resina radial epoxi negra pequena
Este método de recubrimiento epoxi se llama recubrimiento por inmersión. Después de preparar el pegamento epoxi, el termistor se coloca en la resina epoxi, de modo que la resina epoxi se pueda teñir en la superficie del elemento NTC. El espesor del paquete puede controlarse mediante múltiples recubrimientos por inmersión.

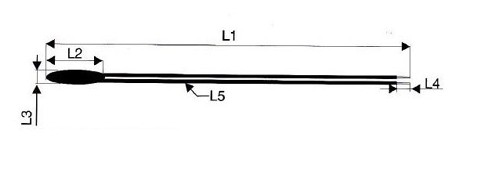

A: tabla de tallas
Nota: ¡El tamaño y el color del cable de acuerdo con los requisitos del cliente!
II: Características del producto:
1: serie de productos MF52 para el plomo con un tipo de recubrimiento epoxi
2: amplio rango de resistencia: 0.1KΩ ~ 500KΩ
3: resistencia y valor B de alta precisión
4: a prueba de humedad, buen aislamiento, alta fiabilidad, constante de tiempo pequeño
5: pequeño, reflejando la velocidad
6: es estable durante mucho tiempo, consistencia
7: Rango de temperatura de funcionamiento: -40 ~ 125 ℃
3: Aplicaciones del producto:
Equipo de aire acondicionado, equipo de calefacción, equipo médico, instrumentación de control de temperatura, obsequios electrónicos, higrómetro electrónico, termómetro para automóviles, calendario electrónico, paquete de baterías recargables y cargador, baterías para computadoras portátiles.
Cuatro: Descripción del modelo
MF 52103 F 3950
① ② ③ ④ ⑤
① MF ¬-- Código de termistor de coeficiente de temperatura negativo (NTC).
② 52-- sensor de temperatura de termistor NTC encapsulado en epoxi.
③ 103 - resistencia nominal del termistor, lo que indica que la resistencia nominal de la resistencia: 10 × 103 (Ω).
④F-- el valor de resistencia (precisión) es: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
503950-- índice de resistencia térmica (factor de material) B es: 395 × 10 (K)
Cinco: Especificaciones del modelo de la serie MF52
Nota: de acuerdo con los requisitos del cliente, proporcione resistencia diferente, precisión de valor B, personalización.
Las mediciones de termistor NTC deben tener en cuenta lo siguiente:
• no se puede medir en el aire, cuanto mayor sea la diferencia en la medición de la temperatura del aire inexacta, la desviación de precisión resultante.
• Después de usar las mediciones de alta precisión del baño, medidas después de NTC en el baño, la temperatura del baño debe ser estable antes de la medición.
• Mida el voltaje lo más bajo posible para reducir los errores de medición debido al NTC de autocalentamiento.
• Medición de alta temperatura, corrección del termómetro del baño de temperatura requerida, verificar
A: tabla de tallas
Nota: ¡El tamaño y el color del cable de acuerdo con los requisitos del cliente!
II: Características del producto:
1: serie de productos MF52 para el plomo con un tipo de recubrimiento epoxi
2: amplio rango de resistencia: 0.1KΩ ~ 500KΩ
3: resistencia y valor B de alta precisión
4: a prueba de humedad, buen aislamiento, alta fiabilidad, constante de tiempo pequeño
5: pequeño, reflejando la velocidad
6: es estable durante mucho tiempo, consistencia
7: Rango de temperatura de funcionamiento: -40 ~ 125 ℃
3: Aplicaciones del producto:
Equipo de aire acondicionado, equipo de calefacción, equipo médico, instrumentación de control de temperatura, obsequios electrónicos, higrómetro electrónico, termómetro para automóviles, calendario electrónico, paquete de baterías recargables y cargador, baterías para computadoras portátiles.
Cuatro: Descripción del modelo
MF 52103 F 3950
① ② ③ ④ ⑤
① MF ¬-- Código de termistor de coeficiente de temperatura negativo (NTC).
② 52-- sensor de temperatura de termistor NTC encapsulado en epoxi.
③ 103 - resistencia nominal del termistor, lo que indica que la resistencia nominal de la resistencia: 10 × 103 (Ω).
④F-- el valor de resistencia (precisión) es: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
503950-- índice de resistencia térmica (factor de material) B es: 395 × 10 (K)
Cinco: Especificaciones del modelo de la serie MF52
Nota: de acuerdo con los requisitos del cliente, proporcione resistencia diferente, precisión de valor B, personalización.
Las mediciones de termistor NTC deben tener en cuenta lo siguiente:
• no se puede medir en el aire, cuanto mayor sea la diferencia en la medición de la temperatura del aire inexacta, la desviación de precisión resultante.
• Después de usar las mediciones de alta precisión del baño, medidas después de NTC en el baño, la temperatura del baño debe ser estable antes de la medición.
• Mida el voltaje lo más bajo posible para reducir los errores de medición debido al NTC de autocalentamiento.
• Medición de alta temperatura, corrección del termómetro del baño de temperatura requerida, verificar
| Modelo | Resistencia nominal （R25） | Valor B | temperatura de trabajo | Factor de disipación （mW / ℃） | Constante de tiempo térmico （S） | |
|
Resistencia （KΩ） |
Tolerancia （± %） |
Valor nominal （K） |
||||
| MF52-102-3950 | 1 |
±1% ±2% ±3% ±5% |
3950 |
-40℃ ~ +200℃ |
≥2.0 Still air |
≤15 Still air |
| MF52-152-3950 | 1．5 | 3950 | ||||
| MF52-202-3435 | 2 | 3435 | ||||
| MF52-2.252-3950 | 2.252 | 3950 | ||||
| MF52-472-3950 | 4.7 | 3950 | ||||
| MF52-502-3470 | 5 | 3470 | ||||
| MF52-502-3950 | 5 | 3950 | ||||
| MF52-682-3950 | 6.8 | 3950 | ||||
| MF52-103-3435 | 10 | 3435 | ||||
| MF52-103-3470 | 10 | 3470 | ||||
| MF52-103-3600 | 10 | 3600 | ||||
| MF52-103-3950 | 10 | 3950 | ||||
| MF52-103-3977 | 10 | 3977 | ||||
| MF52-103-4100 | 10 | 4100 | ||||
| MF52-153-3950 | 15 | 3950 | ||||
| MF52-203-3950 | 20 | 3950 | ||||
| MF52-233-3950 | 23 | 3950 | ||||
| MF52-303-3950 | 30 | 3950 | ||||
| MF52-333-3950 | 33 | 3950 | ||||
| MF52-40.27-3950 | 40.27 | 3950 | ||||
| MF52-473-3950 | 47 | 3950 | ||||
| MF52-503-3950 | 50 | 3950 | ||||
| MF52-503-3990 | 50 | 3990 | ||||
| MF52-503-4050 | 50 | 4050 | ||||
| MF52-104-3950 | 100 | 3950 | ||||
| MF52-104-3990 | 100 | 3990 | ||||
| MF52-104-4200 | 100 | 4050 | ||||
| MF52-204-3950 | 200 | 3950 | ||||
| MF52-204-4260 | 200 | 4260 | ||||
