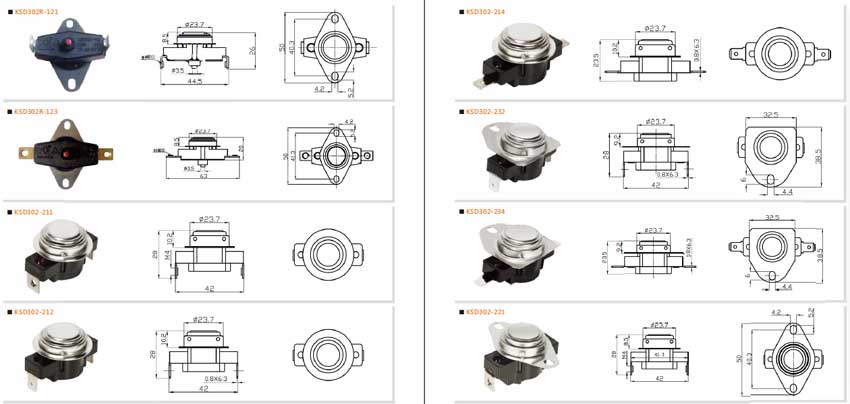

Selección del interruptor térmico SPST
Funciones de interruptor térmico SPST (alta potencia y baja corriente) y aplicaciones de control termostático:
Los termostatos se dividen en: interruptores térmicos SPST, termostatos bimetálicos, interruptores de termostato a prueba de agua y de calor seco.
La mayoría de los aparatos eléctricos y hervidores con función de aislamiento térmico tienen dos tubos de calefacción, y uno de los tubos de calefacción con aislamiento térmico se controla de forma independiente mediante el interruptor térmico SPST. Permite a los usuarios controlar si se mantienen calientes o no. La potencia de aislamiento térmico es generalmente inferior a 50 W y el consumo de energía no suele superar los 0,1 kilovatios hora por hora. Porque los hervidores eléctricos actuales pueden hervir agua muy rápidamente y solo se necesitan cuatro o cinco minutos para hervir una olla de agua. Cuando el tubo calefactor hierve el agua, la energía se cortará automáticamente. En este momento, la tubería aislante comienza a funcionar. La temperatura de calentamiento del tubo aislante está entre 70 y 80 grados, lo que puede mantener el agua a una temperatura constante.
Componentes clave: El componente clave del hervidor eléctrico es el termostato SPST. La calidad y vida útil del termostato SPST determinan la calidad y vida útil del hervidor. Se recomienda que los consumidores elijan un hervidor eléctrico con termostato que sea resistente al agua y evite la ebullición en seco.
Consta de termostato de calefacción antiseco st1, calentador principal eh1, termostato de calefacción st2, diodo rectificador vd1, calentador de aislamiento eh2, luz indicadora de calefacción hl1, luz indicadora de aislamiento hl2 y otros componentes. Encienda la alimentación y la alimentación de red de 220 V se agrega a eh1 a través del fusible de sobretemperatura fu para calentar el agua en la botella. Al mismo tiempo, hl1 muestra una luz roja, lo que indica que la botella termo ha entrado en estado de calentamiento. Dado que hl2 y r2, vd1 y eh2 están conectados en serie y están en cortocircuito con st2, hl2 no se enciende y eh2 no se calienta. Cuando se hierve el agua de la botella, el contacto st2 se desconecta automáticamente, cortando el suministro eléctrico del circuito de calefacción, eh1 no calienta y hl1 se apaga. En este momento, la rectificación de media onda vd1 suministra energía a eh2 y eh1. Dado que eh2 y eh1 están conectados en serie y la resistencia de eh1 es muy pequeña, casi todo el voltaje rectificado de media onda se aplica a eh2. eh2 se calienta a la mitad de potencia (es decir, 30 W) para mantener el agua hirviendo caliente durante mucho tiempo. Al mismo tiempo, hl2 tiene corriente fluyendo a través de él y muestra una luz verde que indica que la botella termo ha entrado en el estado de conservación del calor.
El uso de elementos calefactores PTC en lugar de tubos calefactores puede prevenir eficazmente el riesgo de incendio causado por quema en seco. La temperatura de calentamiento en seco del elemento calefactor PTC se puede ajustar a cualquier temperatura entre 150°C y 250°C. Cuando la temperatura alcanza la temperatura establecida, la resistencia del elemento PTC aumenta rápidamente y la potencia de calentamiento cae bruscamente, manteniendo la temperatura a la temperatura establecida sin seguir aumentando. El rendimiento del control automático de temperatura de los elementos calefactores PTC es absolutamente confiable. Se basa en el cambio de resistencia dentro del cuerpo del PTC para controlar la temperatura, en lugar de depender de cualquier control de contacto. Por lo tanto, muchos hervidores eléctricos de alta gama ahora utilizan elementos anticalor PTC.
Sin embargo, debido a que muchos diseñadores de hervidores eléctricos no están acostumbrados a utilizar elementos calefactores PTC, el precio del PTC es relativamente alto y el volumen es relativamente grande, su aplicación es limitada.
Los elementos calefactores PTC tienen grandes ventajas cuando se utilizan para conservar el calor de hervidores eléctricos. El poder de conservación del calor del hervidor eléctrico es relativamente pequeño y el uso de elementos calefactores PTC no aumentará mucho el costo. El elemento calefactor PTC tiene una función anti-quema en seco y su poder de combustión en seco es aproximadamente una décima parte del poder de ebullición del agua. En caso de fallo del elemento de control de temperatura, la temperatura del propio PTC permanece a una temperatura más baja y no se producirá ningún peligro.
Circuito de control del interruptor térmico SPST
Diagrama del circuito de aislamiento térmico del interruptor térmico SPST.
