Selbstgemachter Druckregelkreis für die Temperaturregelung des elektrischen Ofen thermostats
In der Produktion und in der wissenschaftlichen Forschung werden häufig elektrische Ofenthermostate verwendet, und es sind auch Temperaturmess- und Regelgenauigkeiten erforderlich. In der Anwendung, wenn der Thermostatregler die elektrische Energie des elektrischen Ofendrahtes abschaltet. Die Temperatur steigt aufgrund der thermischen Trägheit des elektrischen Ofendrahtes, die die Ursache für Übertemperatur ist, weiter um mehr als 5 ° C bis 15 ° C. An vielen Orten, an denen der Inkubator verwendet wird, darf nur die Temperatur in der Box zwischen ± 0,5 ° C und ± 1 ° C variieren, z. B. mikrobielle Kultur und Schlüpfen von Küken.
Entsprechend dieser Anforderung kann der in diesem Dokument vorgestellte "Regelungsregelkreis" verwendet werden. Es verfügt über eine hohe Präzision bei der Temperaturregelung, eine einfache und praktische Schaltung und kann für eine konstante Temperaturregelung unter 300 ° C, ± 0,1 ° C ~ ± 0,5 ° C sowie für eine frühe technische Transformation des Ofens verwendet werden.

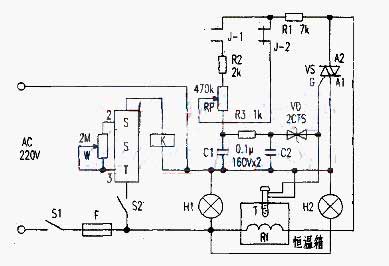

Das elektrische Prinzip ist in der Zeichnung dargestellt. Die Spannungsregelungs-Temperatursteuerschaltung besteht aus zwei Teilen, wobei der Zweiwege-Thyristor VS, das einstellbare Quecksilberthermometer T aus elektrischem Kontaktglas und das Doppeleinstellnetzwerk aus Rl, R2, RP, R3, Cl, C2 bestehen; Der andere Teil besteht aus einem Halbleiterzeitrelais SsT und einem Relais K, um ein zeitschaltendes Zweiwege-Thyristor Spannungsregelung System zu bilden. Nachdem die Schalter S1 und S2 geschlossen sind; Die Signalleuchte H1 wird eingeschaltet, und wenn sich der Temperaturmessabschnitt des Thermometers T auf einer Temperatur befindet, die niedriger als der eingestellte Wert von T ist, wird der Kontakt von T unterbrochen. Zu diesem Zeitpunkt wird die Triggersteuerung des Triac VS durch R1, J-2 gesteuert. R3, Cl, C2 und VD zum G-Pol von VS, VS erhält den Triggerstrom und leitet, der Widerstandsdraht der Thermostatbox Rf wird erwärmt und erwärmt und die Anzeigelampe H2 leuchtet.
Wenn die Temperatur in der Box von T auf einen eingestellten Temperaturwert (20 ° C) ansteigt, ist die Zeitsteuerung des Halbleiterzeitrelais SST abgelaufen, der Start wird gestartet und das Relais K wird angezogen. Der normalerweise geschlossene Kontakt J-2 ist getrennt, und der normalerweise offene Kontakt J1 ist geschlossen, wodurch sich der Leitungswinkel des Triac VS ändert, wodurch die Klemmenspannung der Last verringert, die Heizrate verringert und die thermische Trägheit verringert wird. Nachdem der Timer SsT betätigt wurde, wird die Triggersteuerschaltung des VS einstellbar. Wenn das Potentiometer RP eingestellt wird, um den Widerstand des RP zu erhöhen, wird der Leitungswinkel des VS verringert; Wenn die Temperatur im Tank den eingestellten Wert von T erreicht, werden die Platindrahtelektrode und die Quecksilbersäule in T eingeschaltet. Das Gate G von VS ist mit der Kathode A1 kurzgeschlossen, und VS verliert den Kontakt:
Wenn der Signalstrom Null überschreitet, wird er ausgeschaltet und H2 ausgeschaltet. Wenn die Temperatur abfällt, werden die T-Innenelektrode und die Quecksilbersäule getrennt, VS löst die Leitung wieder aus, Rf wird erregt und erwärmt und die Temperatur steigt an. Wenn die Temperatur den eingestellten Wert erreicht, wird VS wieder ausgeschaltet und Rf hört auf zu heizen. Dieser Zyklus wird wiederholt die Ofentemperatur im Wesentlichen stabil zu machen.
Komponentenauswahl
Die Temperaturregelung Komponente T ist ein einstellbares Quecksilberthermometer vom Typ WXG-11 mit elektrischem Kontaktglas, das zur konstanten Temperaturregelung von ± 0,1 ° C bis ± 0,5 ° C innerhalb von 0 ° C bis 300 ° C verwendet werden kann. Das Halbleiterzeitrelais SST ist ein YHK-einstellbarer Zweidrahttyp. Ein externer einstellbarer 2MΩ-Widerstand ist zwischen den 2 und 3 Pins angeschlossen, und das Timing beträgt 6 Sekunden bis 600 Sekunden, was beliebig eingestellt werden kann. SST verwendet elektronische Schaltkreise und verfügt über keinen Kontakt, keinen Funken und eine lange Lebensdauer.
Diese Schaltung verwendet den YHK Typ 220V1A. Relais K verwendet ein kleines Wechselstromrelais JZX-22F / zz 220V5A. Die übrigen Komponenten werden wie gewohnt ausgewählt.
