Schaltungsdesign für den elektronischen Temperaturregler lm358
Die in diesem Beispiel vorgestellte intermittierende Steuerung kann die elektrischen Leistungsgeräte wie elektrische Heizgeräte, Luftbefeuchter und einphasige Wechselstrommotoren automatisch steuern, damit sie intermittierend arbeiten.
Schaltung Arbeitsprinzip
Die intermittierende Steuerschaltung besteht wie gezeigt aus einer Stromversorgungsschaltung, einem Zeitgeber und einer Steuerausführungsschaltung.

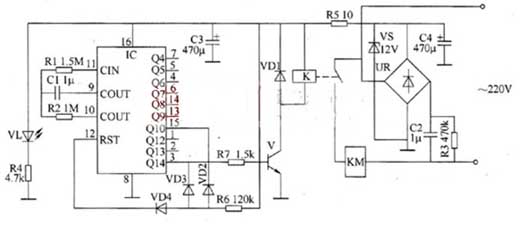

Figur 1 Temperatur intermittierende Steuerschaltung
Die Stromversorgungsschaltung besteht aus den Kondensatoren C2 bis C4, den Widerständen R3 bis R5, dem Gleichrichterbrückenstapel UR, der Zenerdiode VS und der Leistungsanzeige-LED VL.
Die Zeitgeberschaltung besteht aus einem integrierten Zähler / Teiler-Schaltkreis IC, einem Kondensator C1, den Dioden VD2 bis VD4 und den Widerständen R1, R2 und R6. Die Schaltungen in R1, R2, C1 und IC bilden die Taktoszillatorschaltung, und die Schwingungsperiode (T) wird durch die Werte von R2 und C1 bestimmt.
Nachdem die 220-V-Wechselspannung durch C2 herabgesetzt, UR gleichgerichtet, VS-geregelt, R5-Strom begrenzt und C3 gefiltert wurde, wird dem Relais K und IC eine 12-V-Gleichspannung zugeführt, und VL leuchtet gleichzeitig. Nach dem Einschalten des IC wird das vom Taktoszillator erzeugte Schwingsignal gezählt und frequenzgeteilt. Wenn die Einschaltverzögerungszeit (Wartezeit) endet. Das Q14-Ende (3 Pins) des IC gibt einen hohen Pegel aus, der V einschaltet, K und KM einzieht und die Arbeitsleistung der Last einschaltet (gesteuerte Stromversorgung). Gleichzeitig beginnt der IC mit der Zählung der Arbeitszeit (Arbeitszeit). Wenn die Arbeitszeit abgelaufen ist, wird das Q14-Ende des IC niedrig, so dass V abgeschaltet wird, K und KM freigegeben werden und die Last ausgeschaltet wird. Gleichzeitig wird der interne Zähler des IC zurückgesetzt und tritt in den nächsten Zeitzyklus ein. Wiederholt wird die Last für eine festgelegte Zeit intermittierend erregt. Stellen Sie die Parameter von R2 und C1 ein oder ändern Sie den Steueranschluss des Q4 ~ Q14-Ausgangs des IC, um die Einschaltverzögerung und die geplante Arbeitszeit einzustellen. Entsprechend dem Parameterwert in der Schaltung beträgt die Verzögerungszeit 3 Stunden und die Zeitsteuerungszeit 20 Minuten.
Komponentenauswahl
R1 ~ R4, R6 und R7 verwenden 1 / 4W-Metallfilmwiderstände: R5 wählt 1 / 2W-Metallfilmwiderstände aus.
C1 verwendet monolithische Kondensatoren;
C2 wählt einen CBB-Kondensator mit einer Spannungsfestigkeit von 450 V aus;
C3 wählt einen Aluminium-Elektrolytkondensator mit einer Spannungsfestigkeit von 16 V;
C4 verwendet einen Aluminium-Elektrolytkondensator mit einer Spannungsfestigkeit von 25V.
VD1 wählt eine Siliziumgleichrichterdiode vom Typ 1N4001 zur Verwendung aus;
VD2 ~ VD4 Silizium-Schaltdiode vom Typ 1N4148 auswählen.
VS wählt eine Silizium-Dauerspannungsdiode vom Typ 1N4742 (1 W, 12 V).
VL wählt φ5mm LED.
UR wählt 1A, 100V Gleichrichterbrückenstapel.
V wählt einen Silizium-NPN-Transistor vom Typ 58050 oder C8050, 3DG8050.
Der IC wählt die integrierte 14-Bit-Binärzähl- / Teilerschaltung vom Typ CD4060 oder CC4060 aus.
K verwendet ein 12-V-Gleichstromrelais vom Typ 4098.
KM wählt ein Wechselstromschütz mit einer Spulenspannung von 220 V aus, und seine Kontaktstromkapazität sollte entsprechend der tatsächlichen Leistung der Last ausgewählt werden.
Schaltung Arbeitsprinzip
Die intermittierende Steuerschaltung besteht wie gezeigt aus einer Stromversorgungsschaltung, einem Zeitgeber und einer Steuerausführungsschaltung.
Figur 1 Temperatur intermittierende Steuerschaltung
Die Stromversorgungsschaltung besteht aus den Kondensatoren C2 bis C4, den Widerständen R3 bis R5, dem Gleichrichterbrückenstapel UR, der Zenerdiode VS und der Leistungsanzeige-LED VL.
Die Zeitgeberschaltung besteht aus einem integrierten Zähler / Teiler-Schaltkreis IC, einem Kondensator C1, den Dioden VD2 bis VD4 und den Widerständen R1, R2 und R6. Die Schaltungen in R1, R2, C1 und IC bilden die Taktoszillatorschaltung, und die Schwingungsperiode (T) wird durch die Werte von R2 und C1 bestimmt.
Die Steuerausführungsschaltung besteht aus einem Transistor V, einem Widerstand R7, einer Diode VD1, einem Relais K und einem Wechselstromschütz KM.
Nachdem die 220-V-Wechselspannung durch C2 herabgesetzt, UR gleichgerichtet, VS-geregelt, R5-Strom begrenzt und C3 gefiltert wurde, wird dem Relais K und IC eine 12-V-Gleichspannung zugeführt, und VL leuchtet gleichzeitig. Nach dem Einschalten des IC wird das vom Taktoszillator erzeugte Schwingsignal gezählt und frequenzgeteilt. Wenn die Einschaltverzögerungszeit (Wartezeit) endet. Das Q14-Ende (3 Pins) des IC gibt einen hohen Pegel aus, der V einschaltet, K und KM einzieht und die Arbeitsleistung der Last einschaltet (gesteuerte Stromversorgung). Gleichzeitig beginnt der IC mit der Zählung der Arbeitszeit (Arbeitszeit). Wenn die Arbeitszeit abgelaufen ist, wird das Q14-Ende des IC niedrig, so dass V abgeschaltet wird, K und KM freigegeben werden und die Last ausgeschaltet wird. Gleichzeitig wird der interne Zähler des IC zurückgesetzt und tritt in den nächsten Zeitzyklus ein. Wiederholt wird die Last für eine festgelegte Zeit intermittierend erregt. Stellen Sie die Parameter von R2 und C1 ein oder ändern Sie den Steueranschluss des Q4 ~ Q14-Ausgangs des IC, um die Einschaltverzögerung und die geplante Arbeitszeit einzustellen. Entsprechend dem Parameterwert in der Schaltung beträgt die Verzögerungszeit 3 Stunden und die Zeitsteuerungszeit 20 Minuten.
Komponentenauswahl
R1 ~ R4, R6 und R7 verwenden 1 / 4W-Metallfilmwiderstände: R5 wählt 1 / 2W-Metallfilmwiderstände aus.
C1 verwendet monolithische Kondensatoren;
C2 wählt einen CBB-Kondensator mit einer Spannungsfestigkeit von 450 V aus;
C3 wählt einen Aluminium-Elektrolytkondensator mit einer Spannungsfestigkeit von 16 V;
C4 verwendet einen Aluminium-Elektrolytkondensator mit einer Spannungsfestigkeit von 25V.
VD1 wählt eine Siliziumgleichrichterdiode vom Typ 1N4001 zur Verwendung aus;
VD2 ~ VD4 Silizium-Schaltdiode vom Typ 1N4148 auswählen.
VS wählt eine Silizium-Dauerspannungsdiode vom Typ 1N4742 (1 W, 12 V).
VL wählt φ5mm LED.
UR wählt 1A, 100V Gleichrichterbrückenstapel.
V wählt einen Silizium-NPN-Transistor vom Typ 58050 oder C8050, 3DG8050.
Der IC wählt die integrierte 14-Bit-Binärzähl- / Teilerschaltung vom Typ CD4060 oder CC4060 aus.
K verwendet ein 12-V-Gleichstromrelais vom Typ 4098.
KM wählt ein Wechselstromschütz mit einer Spulenspannung von 220 V aus, und seine Kontaktstromkapazität sollte entsprechend der tatsächlichen Leistung der Last ausgewählt werden.
