Schaltungsdesign des Lebensdauertest Systems für einen Miniatur Bimetall Temperaturregelung Schalter
Der Miniatur-Bimetall-Temperaturregler verwendet hauptsächlich ein schalenförmiges Bimetall als Temperaturerfassungskomponente. Das Funktionsprinzip des Miniatur-Bimetall-Temperaturreglers lautet: Wenn die Temperatur steigt, verformt sich die Scheibe entsprechend. Wenn die Temperatur einen Wert erreicht, bei dem die Platte verformt wird, hängt der Sprung der Platte von der mechanischen Übertragung des anderen Geräts ab, wodurch der Kontakt schnell wirkt und den Strom ein- oder ausschaltet. Betriebstemperaturbereich: 30 ° C -300 ° C.
Der Mikrobimetall-Temperaturregler ist anfällig für drei Probleme:
1, wenn die Temperatur der Bimetallscheibe des Temperaturreglers selbst zu hoch springt. Der Dampf des Wasserkochers kann die Bimetallscheibe nicht dazu bringen, die Sprungtemperatur zu erreichen, so dass der Temperaturschalter den Strom nicht abschalten kann und das Wasser des Wasserkochers kocht und nicht gestoppt werden kann, um eine Gefahr zu verursachen. Zweitens ist das Bimetall ein mechanisch verarbeitetes Teil. Springen und Zurücksetzen haben mechanische Lebensdauer. Materialprobleme oder Verarbeitungsprobleme wirken sich direkt auf die Lebensdauer des Bimetalls aus. Angenommen, ein Wasserkocher wird normalerweise 5 Mal am Tag und fast 2.000 Mal im Jahr verwendet. Um sicherzustellen, dass der Wasserkocher länger als 5 Jahre verwendet wird, muss sichergestellt werden, dass der Temperaturschalter oder das Bimetall eine Lebensdauer von mehr als 10.000 Mal hat. Schließlich ist die kleine Feder des Temperaturregelschalters dieselbe wie das Bimetall und auch ein mechanisches Verarbeitungszubehör. Seine Lebensdauer wirkt sich auch direkt auf die Lebensdauer des Temperaturschalters und sogar des Wasserkochers aus. Daher ist die Forschung und Konstruktion des Lebensdauerprüfgeräts für Temperaturregler im Wesentlichen ein Lebensdauertestgerät zum Testen von Bimetall- und Sprungfedern. Im eigentlichen Produktionstest wird der Test durch Probenahme ausgewählt.
Der Mikrobimetall-Temperaturregler ist anfällig für drei Probleme:
1, wenn die Temperatur der Bimetallscheibe des Temperaturreglers selbst zu hoch springt. Der Dampf des Wasserkochers kann die Bimetallscheibe nicht dazu bringen, die Sprungtemperatur zu erreichen, so dass der Temperaturschalter den Strom nicht abschalten kann und das Wasser des Wasserkochers kocht und nicht gestoppt werden kann, um eine Gefahr zu verursachen. Zweitens ist das Bimetall ein mechanisch verarbeitetes Teil. Springen und Zurücksetzen haben mechanische Lebensdauer. Materialprobleme oder Verarbeitungsprobleme wirken sich direkt auf die Lebensdauer des Bimetalls aus. Angenommen, ein Wasserkocher wird normalerweise 5 Mal am Tag und fast 2.000 Mal im Jahr verwendet. Um sicherzustellen, dass der Wasserkocher länger als 5 Jahre verwendet wird, muss sichergestellt werden, dass der Temperaturschalter oder das Bimetall eine Lebensdauer von mehr als 10.000 Mal hat. Schließlich ist die kleine Feder des Temperaturregelschalters dieselbe wie das Bimetall und auch ein mechanisches Verarbeitungszubehör. Seine Lebensdauer wirkt sich auch direkt auf die Lebensdauer des Temperaturschalters und sogar des Wasserkochers aus. Daher ist die Forschung und Konstruktion des Lebensdauerprüfgeräts für Temperaturregler im Wesentlichen ein Lebensdauertestgerät zum Testen von Bimetall- und Sprungfedern. Im eigentlichen Produktionstest wird der Test durch Probenahme ausgewählt.
Leiterplatten-Design:
In diesem Teil wird der Mikrocontroller (MCU) als Kern der intelligenten Steuerung verwendet. Die Temperatur des Kessels wird vom Temperatursensor DS18B20 erfasst und gemessen, der zur Verarbeitung an die MCU übertragen und in einer LED oder einer digitalen Röhre angezeigt wird. Wenn der Test auf einen Fehler stößt oder der Test abgeschlossen ist, wird eine entsprechende Ton- und Lichtanzeige ausgegeben.
Das Schaltbild ist in Abbildung 4 dargestellt.

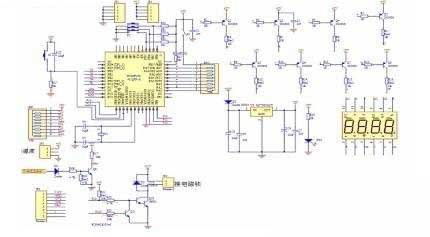

Abbildung 4. Schaltplan des Testgeräts für Bimetall-Temperaturregler Schalters
In diesem Teil wird der Mikrocontroller (MCU) als Kern der intelligenten Steuerung verwendet. Die Temperatur des Kessels wird vom Temperatursensor DS18B20 erfasst und gemessen, der zur Verarbeitung an die MCU übertragen und in einer LED oder einer digitalen Röhre angezeigt wird. Wenn der Test auf einen Fehler stößt oder der Test abgeschlossen ist, wird eine entsprechende Ton- und Lichtanzeige ausgegeben.
Das Schaltbild ist in Abbildung 4 dargestellt.
Abbildung 4. Schaltplan des Testgeräts für Bimetall-Temperaturregler Schalters
