Schaltplan für die Temperaturregelung und schematischer Aufbau des Thermostats
Das Prinzip des Temperaturreglers: Wird als Haupttemperaturregler oder Thermostat bezeichnet. Fühlen Sie die Temperatur im Kühlschrank durch das Ende der Kapillare und stellen Sie sie auf den entsprechenden Druck. Wenn es niedriger als der voreingestellte Stopp-Temperaturpunkt des Knopfes ist, wird die Kontaktfeder umgedreht und der Schalter ausgeschaltet. Wenn die Temperatur höher als die voreingestellte Temperatur des Knopfes ist, wird die Kontaktfeder umgedreht und der Schalter eingeschaltet.

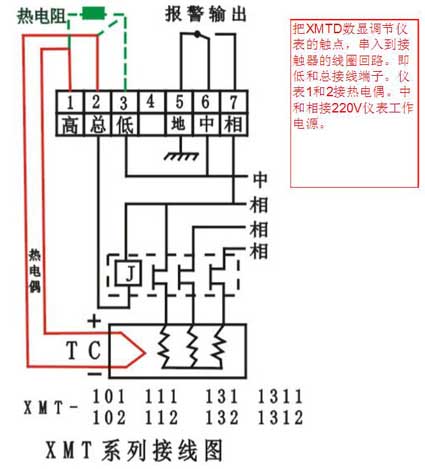

Der Schaltplan und das Prinzip des Thermostats sind in der Abbildung dargestellt. Thermoelemente erfassen die Temperatur. Wenn die Temperatur unter dem eingestellten Wert liegt, wird der Anschluss „total“ „low“ geschlossen. Das Schütz wird erregt, um die Heizung einzuschalten.
Wenn umgekehrt die Temperatur auf den Einstellwert ansteigt, werden die Klemmen "total" und "low" getrennt. Das Schütz wird erregt, um die Heizung vom Stromnetz zu trennen.
Wenn Sie einen Thermoelementsensor verwenden, schließen Sie zuerst 1 und 2 Klemmen an, 1 negative und 2 positive. Wenn Sie an einen Wärmewiderstand angeschlossen sind, ist das normalerweise rote Ende mit Klemme Nr. 3 verbunden, und die anderen beiden sind mit 1 verbunden, und 2.15 und 13 sind über ein Kabel verbunden. 12 ist mit dem Schütz verbunden, und das andere Ende des Schützes ist mit 16 verbunden, um eine Schaltung zu bilden. 15 und 16 sind an Wechselstrom angeschlossen. 9 und 10 an den Alarm angeschlossen sind, ist die Verkabelung in Reihe mit der Stromversorgung zu schalten!
Zweite, 123 ist im Allgemeinen mit der Sensorleitung verbunden. 4 leer. 567 ist eine Reihe von Kontakten, und 6 ist ein gemeinsamer Punkt. Die hohe Summe ist eine Reihe von Kontakten, immer ein gemeinsamer Punkt. Hoch und immer NC. Niedrig und immer NEIN. Die Masse ist die Instrumentenerde, die neutrale Leitung ist die Phase und die Phase ist die Phasenleitung. (220 V Wechselstromversorgung) Das eigentliche interne Erdungskabel ist schwebend, keine Verkabelung. Das A2 des Schützes ist mit der Neutralleitung verbunden, A1 ist mit dem NO des Thermostats verbunden und das Com des Thermostats ist mit der stromführenden Leitung verbunden. Die Nulllinie der Feuerlinie tritt in die Phase und Mitte des Temperaturreglers ein. Vor dem Messgerät befinden sich 2 Einstellscheiben und in der Mitte eine Wähltaste. Die Einstellscheibe ist eine hohe und eine niedrige, die beiden Scheibenhöhen entsprechen dem hinteren 567 und die niedrigen entsprechen dem hinteren hohen Gesamttief. Wenn sich die tatsächliche Temperatur entsprechend der eingestellten Temperatur ändert, ändert sich der Kontakt entsprechend.
Der Schaltplan und das Prinzip des Thermostats sind in der Abbildung dargestellt. Thermoelemente erfassen die Temperatur. Wenn die Temperatur unter dem eingestellten Wert liegt, wird der Anschluss „total“ „low“ geschlossen. Das Schütz wird erregt, um die Heizung einzuschalten.
Wenn umgekehrt die Temperatur auf den Einstellwert ansteigt, werden die Klemmen "total" und "low" getrennt. Das Schütz wird erregt, um die Heizung vom Stromnetz zu trennen.
Die einfachste Steuermethode des Thermostats besteht darin, den Temperatursensor im Steuerzielbereich zu installieren. Der Sensor liefert das Temperatursignal an den Thermostat und der Zielwert kann am Thermostat eingestellt werden. Am Beispiel der Heizungssteuerung gibt der Temperaturregler aus, steuert die Heizung am hinteren Ende, um das Ziel zu erwärmen, und stoppt die Ausgabe, wenn der Zielwert erreicht ist, wenn der Zielwert niedriger als der Zielwert ist.
Heutzutage sind viele Thermostate vielseitiger und es gibt viele detailliertere Funktionen wie die PID-Regelung.
Verdrahtungsmethode für gemeinsamen Temperaturregler

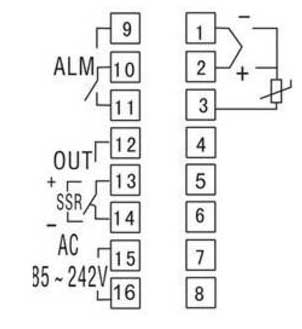

An den Temperaturregler angeschlossen, nur vier Produkte: Stromversorgung, Temperatursensor, Temperaturregler und Regler. Auf jedem Temperaturregelgerät befindet sich ein Schaltplan. Es wird eine Tabelle angezeigt, die angibt, was abgeholt werden soll. Im Folgenden werde ich kurz vorstellen, wie man gemäß der folgenden Abbildung verdrahtet.
Heutzutage sind viele Thermostate vielseitiger und es gibt viele detailliertere Funktionen wie die PID-Regelung.
Verdrahtungsmethode für gemeinsamen Temperaturregler
An den Temperaturregler angeschlossen, nur vier Produkte: Stromversorgung, Temperatursensor, Temperaturregler und Regler. Auf jedem Temperaturregelgerät befindet sich ein Schaltplan. Es wird eine Tabelle angezeigt, die angibt, was abgeholt werden soll. Im Folgenden werde ich kurz vorstellen, wie man gemäß der folgenden Abbildung verdrahtet.
Wenn Sie einen Thermoelementsensor verwenden, schließen Sie zuerst 1 und 2 Klemmen an, 1 negative und 2 positive. Wenn Sie an einen Wärmewiderstand angeschlossen sind, ist das normalerweise rote Ende mit Klemme Nr. 3 verbunden, und die anderen beiden sind mit 1 verbunden, und 2.15 und 13 sind über ein Kabel verbunden. 12 ist mit dem Schütz verbunden, und das andere Ende des Schützes ist mit 16 verbunden, um eine Schaltung zu bilden. 15 und 16 sind an Wechselstrom angeschlossen. 9 und 10 an den Alarm angeschlossen sind, ist die Verkabelung in Reihe mit der Stromversorgung zu schalten!
