La resistencia del fusible térmico también se denomina resistencia del fusible. Las resistencias de fusible térmico tienen funciones de resistencia y de fusible, y solo se utilizan como resistencias en tiempos normales. Cuando la corriente es demasiado grande, jugará el papel del fusible para proteger el equipo mecánico. El color de la resistencia del fusible del chip suele ser verde y la superficie está marcada con el número blanco 000 o el valor de corriente nominal. Cuando la carga del circuito es un cortocircuito o una sobrecorriente, la temperatura de la resistencia del fusible alcanzará 500c, 600c en poco tiempo. En este momento, la capa resistiva se despega debido al calor y se sopla, lo que sirve como un seguro con el fin de mejorar la seguridad de toda la máquina.

Hay muchos tipos de resistencias de fusión, incluidas las resistencias generales y otras formas. Los más utilizados son los siguientes cinco.

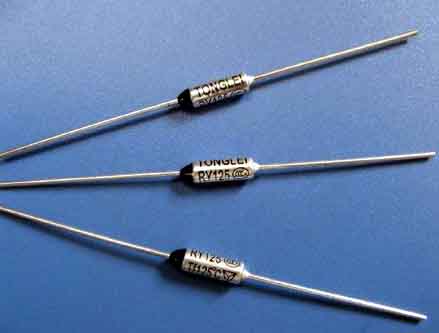

(1) Resistencia del fusible que se asemeja a un diodo o una perla magnética

La forma de esta resistencia de fusible es similar a la de un diodo rectificador. La forma general es negra, pero no hay un anillo blanco para mostrar la polaridad del diodo. La superficie generalmente muestra la magnitud de su corriente, como 1, 5a texto. Esta resistencia de fusible se usa generalmente en la unidad óptica de la computadora y en el circuito de interfaz de teclado / mouse de la placa base.

(2) La resistencia de fusible en forma de un pequeño cuadrado blanco.
La forma de esta resistencia de fusión es similar a la de un condensador electrolítico de chip, pero su color es blanco, y la superficie indica la corriente máxima, como 400mA, lo que significa que la corriente máxima por la que pasa es 400mA.

(3) Resistencia del fusible que se asemeja a la resistencia ordinaria
Las resistencias fusibles de esta forma se utilizan a menudo en algunas placas base, unidades ópticas y pantallas de bajo nivel. Su forma es similar a la de las resistencias ordinarias y su color es generalmente verde o cromático, parte del cual se describe con el valor actual (por ejemplo, 1.1A / 2A), y parte del cual se describe con un anillo de color.

(4) Resistencia fusible plana gris

La resistencia a la fusión de esta forma es similar a la del inductor de chip en forma de tonelada plana. Con símbolos como LF110, generalmente se usa para placas base, interfaces de comunicación en serie de 9 pines de computadoras portátiles, interfaces de comunicación de canal Paralímpico de 25 pines e interfaces de pantalla externas.

(5) Resistencia fusible plana verde
Esta resistencia a la fusión es una resistencia general a la fusión. Hay marcas de corriente como X26, X15 y 1 × 1 en él, lo que indica que su corriente es 2.6A, 1.5A y 1A, respectivamente.

A través del artículo anterior, podemos entender claramente que las resistencias fusibles más comúnmente utilizadas se pueden dividir en cinco tipos según sus características de forma. No repetiré los cinco tipos específicos en este editor.
