Regulador de temperatura del regulador de detección de temperatura

Los refrigeradores libres de escarcha con puertas dobles se enfrían por circulación forzada de aire frío en la sala de refrigeración y la sala de refrigeración, respectivamente. El compartimento general del congelador utiliza un tipo común de controlador de temperatura para controlar el arranque y la parada del compresor, mientras que la apertura y cierre automáticos del regulador del compartimento de refrigeración se controlan mediante el controlador de temperatura del regulador. Los dos controladores de temperatura cooperan para permitir que la temperatura del compartimento del congelador y el compartimento del refrigerador se controlen por separado.

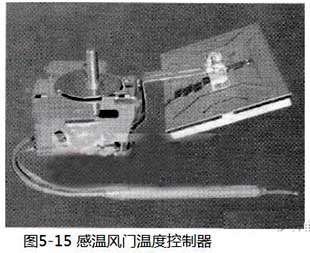

La Figura 5-15 muestra el controlador de temperatura del regulador de temperatura. Este controlador de temperatura funciona como un controlador de temperatura normal y tiene un sensor de temperatura delgado. El sensor de temperatura se instala en el conducto de aire cerca de la salida de aire de retorno de la sala de refrigeración para detectar el cambio de temperatura del aire frío circulante. El tamaño de la abertura de la puerta de aire o la placa de cubierta se puede ajustar automáticamente mediante el cambio de la presión del sensor de temperatura con el cambio de temperatura.


Regulador de temperatura regulador de temperatura

Gire la perilla de ajuste de temperatura para ajustar la cantidad de aire frío que ingresa al compartimiento de refrigeración para controlar la temperatura en el compartimiento de refrigeración. Cuando la temperatura dentro de la caja es demasiado alta, la apertura del amortiguador o la placa de cubierta es más grande, de modo que entra más aire frío en la cámara de refrigeración; Cuando la temperatura dentro de la caja es baja, la abertura se reduce e incluso se puede cerrar por completo.

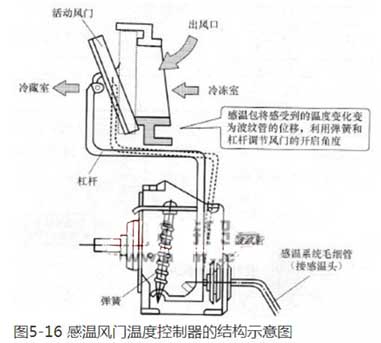

La Figura 5-16 muestra la estructura del controlador de temperatura del regulador de detección de temperatura. Cuando el regulador móvil está en posición vertical, el regulador está en la posición completamente cerrada, y la perilla de ajuste de temperatura está en la posición "caliente", y la tobera del compartimiento de refrigeración está completamente cubierta; Cuando la compuerta móvil se desvía de la posición vertical, la compuerta se abre con un ángulo máximo de 20 °, momento en el cual la perilla de ajuste de temperatura se coloca en la posición "fría".


Diagrama de estructura del controlador de temperatura del regulador de temperatura

El principio de funcionamiento del controlador de temperatura de la válvula sensible a la temperatura es el mismo que el del controlador de temperatura de tipo de presión. También utiliza la característica de que la presión del agente sensible a la temperatura varía con la temperatura. El miembro de conmutación controla la cantidad de aire frío en el compartimiento de refrigeración para impulsar y cambiar el ángulo de apertura y cierre del regulador para controlar la temperatura del compartimiento de refrigeración. No se conecta al circuito, y el controlador de temperatura del congelador controla el arranque y la parada del compresor.
