Funktionsprinzip des Bimetall-Wärmeschutzschalters
Im geschlossenen Arbeitszustand hält der bewegliche Kontakt unter der Vorspannung, die durch die Biegeverformung der Blattfeder verursacht wird, engen Kontakt mit dem statischen Kontakt.
Wenn die Außentemperatur ansteigt, wird die Höhe des Vorsprungs des schalenförmigen Bimetalls allmählich kleiner. Wenn die Temperatur bis zur Obergrenze der Auslegungstemperatur des schalenförmigen Bimetalls ansteigt, wölbt sich das schalenförmige Bimetall plötzlich in die entgegengesetzte Richtung. Durch den Keramikstab wird eine Schubkraft auf die Blattfeder erzeugt, um die Blattfeder nach unten zu drücken, wodurch der bewegliche Kontakt und der statische Kontakt getrennt werden und die Funktion des Abschaltens des Stromkreises realisiert wird. Die durch den Schub geleistete Arbeit wird in die Verformungsenergie der Blattfeder umgewandelt und in der Blattfeder gespeichert.
Wenn die Außentemperatur abnimmt, nimmt die Höhe des Vorsprungs in der entgegengesetzten Richtung des schalenförmigen Bimetalls allmählich ab.
Wenn die Temperatur auf die Untergrenze der Auslegungstemperatur des schalenförmigen Bimetalls fällt, springt das schalenförmige Bimetall nach hinten. Zu diesem Zeitpunkt verschwindet die auf die Blattfeder wirkende Schubkraft plötzlich, und die Blattfeder treibt den sich bewegenden Kontakt unter der im Inneren gespeicherten Verformungsenergie zum statischen Kontakt, und schließlich befindet sich der dynamische und statische Kontakt in einem Kontaktzustand, wodurch die Funktion des Schließens des Stromkreises erreicht wird. Die Trennung und der Kontakt des beweglichen Kontakts und des statischen Kontakts vervollständigten einen Arbeitshub des plötzlichen Temperaturreglers und realisierten die Funktion des Abschneidens und Schließens des Kreislaufs

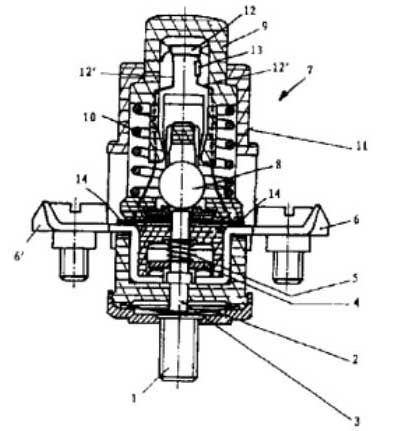

Ein Wärmeschutzschalter mit einem automatischen Leistungsschalter verfügt über einen thermischen Schnappschalter. Die Bimetallscheibe des Thermoschalters steuert einen Übertragungsstift, der durch Geschwindigkeitswirkung aus der Bimetallscheibe herausragt. Der Antriebsstift steuert einerseits eine Andockbrücke in einem Kabel, das die beiden Anschlüsse verbindet. Zum anderen arbeitet es mit einem mechanischen Reset-Controller in Form eines Knopfes zusammen, so dass der Übertragungsstift nach dem Öffnen der Docking-Brücke unter Temperatureinfluss die Bimetallscheibe durch Drücken des Knopfes zurücksetzen kann. Es zeichnet sich aus durch: Der als hohler runder Korpuskel ausgelegte Knopf ist zumindest teilweise durchscheinend, und in seinem inneren Hohlraum befindet sich keine Lichtquelle, die durch einen separaten Draht zwischen den beiden oben genannten Verbindungen verbunden ist. Die Lichtquelle ist mit einem Strombegrenzungswiderstand versehen, so dass unter normalen Betriebsbedingungen, dh wenn die Docking-Brücke geschlossen ist, die Lichtquelle kein Licht emittiert, aber wenn die Docking-Brücke geöffnet ist, die Lichtquelle Licht emittiert.
