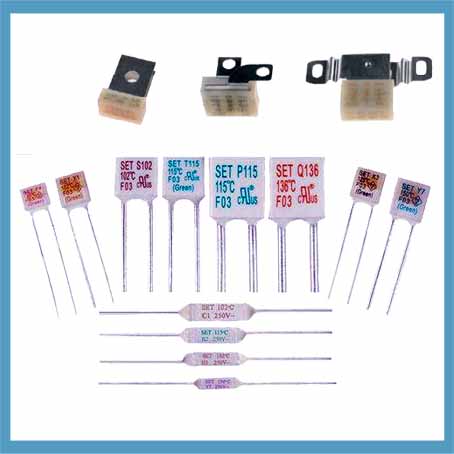

Eigenschaften: radial, quadratisch thermische Sicherung (transparentes Gehäuse)
Ein Stück schmelzbare Legierung Draht wird zwischen den beiden Stiften der thermischen Sicherung verbunden ist, die durch eine spezielle transparente Harz quadratische Schale bedeckt ist. Strom kann von einem Pin zum anderen fließen. Wenn die Temperatur um die Thermo sicherung auf ihre eingestellte Betriebstemperatur ansteigt, schmilzt ihr schmelzbarer Legierungsdraht, schrumpft zu einer Kugelform und wird mit Hilfe von Oberflächenspannung und Spezialharz an den Enden der beiden Stifte befestigt. Auf diese Weise wird der Stromkreis dauerhaft unterbrochen.
|
F -Serie 1A |
K -Serie 2A |
X -Serie 3A |
Y -Serie 5A |
S -Serie 10A |
T -Serie 15A/16A |
P -Serie 20A |
Q -Serie 25A |
SK -Serie 10A |
TK -Serie 15A/16A |
 |
 |
Dimensions (mm)
|
|
Model NO. |
Tf (℃) | Fuse-Temp (℃) | Th(℃) | Tm (℃) | Ir (A) | Ur (V) | UL | CUL | PSE | VDE | TUV | CCC | KTL | RoHS |
| F0 | 76 | 73±2 | 53 | 200 | 1 | 250AC | ● | ● | ● | ● | ▲ | |||
| F18 | 86 | 81±2 | 61 | ● | ● | ● | ● | ▲ | ||||||
| F1 | 102 | 98±2 | 79 | ● | ● | ● | ● | ● | ● | ● | ▲ | |||
| F2 | 115 | 111±2 | 91 | ● | ● | ● | ● | ● | ● | ● | ▲ | |||
| F3 | 125 | 121±2 | 100 | ● | ● | ● | ● | ● | ● | ● | ▲ | |||
| F4 | 130 | 125±2 | 106 | ● | ● | ● | ● | ● | ● | ● | ▲ | |||
| F8 | 133 | 130±2 | 111 | ● | ● | ● | ● | ● | ● | ▲ | ||||
| F6 | 145 | 140±2 | 121 | ● | ● | ● | ▲ | |||||||
| F7 | 150 | 145±2 | 126 | ● | ● | ● | ● | ● | ● | ● | ▲ | |||
| F16 | 160 | 154±2 | 135 | ● | ● | ▲ |
