Qué influye en la precisión del interruptor termostato bimetálico?

2020-05-14 14:39 tecnología de interruptor de t Views：

TAG: Protector térmico KSD301 TB02 KSD9700 17AM Interruptor bimetálico Interruptor de control de temperatura de China Interruptor de control de temperatura en miniatura Termostato de descongelamiento Termostato ajustable control térmicotermostato

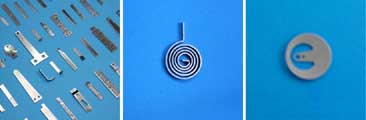

El material de control de temperatura del termostato bimetálico es bimetálico, la calidad del producto bimetálico afecta directamente la vida útil y la precisión del termostato. Los parámetros del bimetálico son los siguientes:
1, la relación de flexión K: valor nominal, desviación permitida (± 5%, ± 7%, ± 8%, ± 10%)
2, resistividad ρ: valor nominal y desviación permitida (± 5%, ± 10%)
3, la prueba de resistencia de la unión: prueba repetida de resistencia a la flexión
4, el rango de temperatura lineal ℃ (-20 ~ 350), lo que permite el uso del rango de temperatura ℃ (-70 ~ 500)
5, el módulo elástico EMpa no es inferior a (113000 ~ 152000)
6, densidad g / cm3

Que doblar K			Resistividad ρ		Prueba de fuerza de unión				Referencia
Valor nominal 10-6/℃ (20。-130)	Tolerancia		Valor nominal ｕΩ·cm (20+50℃)	Tolerancia	I	II			Rango de temperatura lineal ℃	Rango de temperatura permitido ℃	Módulo elástico Mpa no menos de	densidad g / cm3
Valor nominal 10-6/℃ (20。-130)	I level	II level	Valor nominal ｕΩ·cm (20+50℃)	Tolerancia	Doblar repetidamente	Giro	Doblar repetidamente	doblar	Rango de temperatura lineal ℃	Rango de temperatura permitido ℃	Módulo elástico Mpa no menos de	densidad g / cm3
20.8	±5%	±7%	113	±5%	Flexión repetida hasta la fractura, la fractura puede no tener estratificación	No aparecerá grieta, grieta	No menos de tres veces no se agrietarán	no serán agrietada	-20~150	-70~200	113000	7.7
14.5			140						-20~150	-70~200	113000	7.5
15.3			125						-20~200	-70~250	122000	7.6
14.3			80.0						-30~180	-70~350	147000	8.2
13.8			80.0						-50~100	-70~350	147000	8.1
15.0			80.0						-20~180	-70~350	147000	8.1
10			17.0	±10%					-20~180	-70~400	152000	8.4
10.8			70.0						-20~350	-70~500	152000	8.0
7.8	±8%	±10%	56.0						0~400	-70~500	152000	8.2
13.8	±8%	±10%	6.0	±5%					-20~150	-70~200	122000	8.3
13.5	±5%	±7%	6.0	±5%					-20~150	-70~200	122000	8.3
13.9			9.0	±10%					-20~150	-70~200	122000	8.2
13.6			9.0						-20~150	-70~200	122000	8.2
14.9			11.0						-20~150	-70~200	122000	8.2
14.2			11.0						-20~150	-70~200	122000	8.2
14.9			17.0						-20~150	-70~200	122000	8.2
14.2			17.0						-20~150	-70~200	122000	8.2
20.8	±5%	±7%	113	±5%					-20~150	-70~200	113000	7.7
14.5			140						-20~150	-70~200	113000	7.5
15.3			125						-20~200	-70~250	122000	7.6
14.3			78.0						-30~180	-70~350	147000	8.2
13.8			80.0						-50~100	-70~350	147000	8.1
15.0			80.0						-20~180	-70~350	147000	8.1
10			17.0	±10%					-20~180	-70~400	152000	8.4
10.8			70.0						-20~350	-70~500	152000	8.0
7.8	±8%	±10%	56.0						0~400	-70~500	152000	8.2
13.8	±8%	±10%	6.0	±5%					-20~150	-70~200	122000	8.3
13.5	±5%	±7%	6.0	±5%					-20~150	-70~200	122000	8.3
13.9			9.0	±10%					-20~150	-70~200	122000	8.2
13.6			9.0						-20~150	-70~200	122000	8.2
14.9			11.0						-20~150	-70~200	122000	8.2
14.2			11.0						-20~150	-70~200	122000	8.2
14.9			17.0						-20~150	-70~200	122000	8.2
14.2			17.0						-20~150	-70~200	122000	8.2
