¿Conoce la función y clasificación del interruptor de control de temperatura?

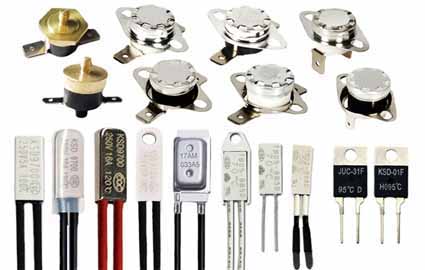

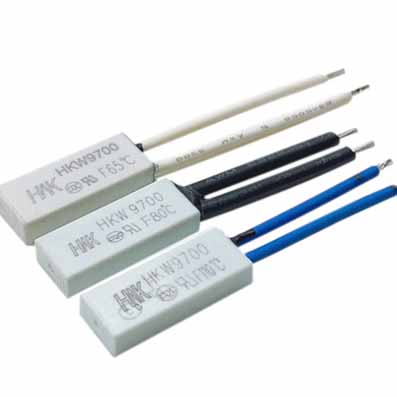

Un interruptor de control de temperatura funciona como un interruptor eléctrico típico para una aplicación de encendido / apagado. El interruptor de control de la temperatura también se llama el interruptor de temperatura, que es un interruptor de puesta a cero de apagado automático y manual para protección contra sobrecalentamiento. En este caso, el interruptor de control de temperatura funciona para encenderse o apagarse a temperaturas de proceso discretas. Un interruptor de control de temperatura consta de dos partes básicas que encontrará en todos los diseños: (KSD301, KSD9700, 17AM, TB02, interruptor de control de temperatura capilar, 5AP / 2MP / 6AP / 3MP + PTC / 2AM / S01, interruptor de temperatura ajustable):
  (a) Una parte sensora sumergida en el proceso cuya temperatura se requiere controlar. La parte de detección puede ser una bombilla de detección llena de un gas líquido líquido. o una tira bimetálica que utiliza la expansión diferencial de dos metales diferentes.
  (b) Contactos de acción rápida que actúan para encender la energía eléctrica al dispositivo que controla la temperatura del proceso.

Cómo funciona un interruptor de control de temperatura？

(Termostato capilar) Los interruptores de control de temperatura llenos de líquido comprenden un bulbo sensor de temperatura y un elemento de fuelle. El bulbo se sumerge en el proceso cuya temperatura se está controlando. El elemento de fuelle detecta la presión del fluido (líquido o gas) a medida que aumenta la temperatura dentro del proceso. A continuación se muestra un esquema que muestra el principio de funcionamiento básico de un interruptor de control de temperatura de expansión de líquido:

El proceso de trabajo del interruptor de control de temperatura capilar:
Como se muestra arriba, el fluido en el bulbo sensor de temperatura reacciona a las variaciones de temperatura y aumenta la presión en el elemento de fuelle cuando la temperatura aumenta. Un aumento en la temperatura del bulbo sensor comprime los bellaws y mueve el eje principal hacia arriba hasta que la fuerza del resorte y la presión del fuelle están en equilibrio. Este movimiento del husillo se transfiere al interruptor y provoca una acción de encendido o apagado según el punto de ajuste del interruptor de control de temperatura.

Suponga que estamos controlando la temperatura de un baño de agua que se calienta mediante un sistema de quemador alimentado por un circuito eléctrico y que la temperatura del baño de agua se establece en 75 grados C. El interruptor de control de temperatura no se activará mientras la temperatura del baño de agua sea inferior a 75 grados C. Sin embargo, cuando la temperatura excede el punto de ajuste, el interruptor de control de temperatura activa el apagado del circuito eléctrico que controla los quemadores. Un interruptor de control de temperatura que tiene un disparo bimetálico funciona de manera similar al sistema lleno de líquido, pero los diseños son marcadamente diferentes.

Términos / especificaciones típicos de los interruptores de control de temperatura:

 Rango ajustable
El intervalo de temperatura entre los límites superior e inferior dentro del cual el interruptor de control de temperatura puede ajustarse para activarse o desactivarse. Normalmente se expresa para aumentar la temperatura.

 Establecer punto de acción
Esa temperatura discreta a la que se ajusta el interruptor de control de temperatura para activarse o desactivarse al subir o bajar la temperatura. Debe estar dentro del rango ajustable y puede expresarse como temperatura creciente o decreciente.

 Espaciado de puntos  de acción de temperatur a
La diferencia de temperatura entre el punto de ajuste creciente y el punto de ajuste decreciente. Normalmente es fija (no ajustable).

Espaciado de puntos de aplicación de temperatura
La diferencia de temperatura entre el punto de ajuste aumentado y el punto de ajuste reducido. Suele ser fijo (no ajustable).

Elemento de interruptor SPDT bimetálico
Interruptor de temperatura El elemento de conmutación unipolar, doble tiro (SPDT) tiene tres conexiones:
C-Común. NO: normalmente abierto y NC: normalmente cerrado, lo que permite que el interruptor se conecte eléctricamente al circuito en estado NO o NC.

Elemento de interruptor SPDT bimetálico
Interruptor de temperatura El elemento de conmutación de un polo, doble tiro (SPDT) tiene tres conexiones:
C-Común, NO-Normalmente abierto y NC-Normalmente cerrado, lo que permite que el interruptor se conecte eléctricamente al circuito en estado NO o NC.

Elemento de interruptor DPDT bimetálico
El interruptor de temperatura DPDT son dos elementos de conmutación SPDT sincronizados que actúan entre sí en el punto de ajuste creciente y se desactivan juntos en el punto de ajuste decreciente Los elementos de conmutación SPDT discretos permiten la conmutación de dos circuitos independientes; uno AC y uno DC.

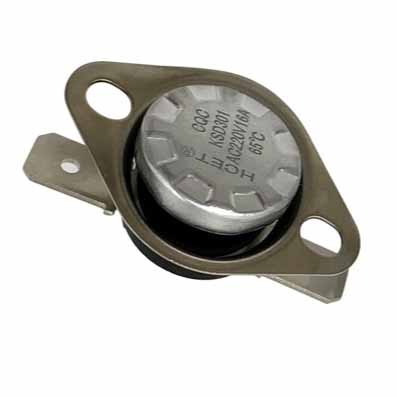

Nombre del producto: Interruptor de control de temperatura KSD301

Modelo: KSD301
Temperatura de acción: -20 ~ 250 ° C
Tipo de acción: N.C (cierre normal)
Voltaje / corriente nominal: 250 V / 16 A, 10 A
Ancho del pin: 6,3 mm / 0,25 pulgadas
Vida de contacto: más de 50.000 veces (tiempos de acción)
Resistencia eléctrica: AC50Hz, 2000V / min sin avería ni fenómeno de arco

Descripción:
1.Normalmente cerrado: el estado original del contacto del interruptor de control de temperatura está cerrado y se abre cuando la detección de temperatura excede la temperatura nominal.
2.Característica: chip de metal doble, sensor de contacto, tipo de velocidad dinámica, temperatura de acción sensible, confiable, segura, estable, larga vida útil, sin fenómeno de arco.
3. Ventaja: Termostatos de uso general, reinicio automático, bajo costo, gran capacidad, de corriente minuto.
4. Función: Se cierra hasta que la temperatura alcanza los 200 grados Celsius, luego se abre el interruptor. Ampliamente utilizado para control de temperatura o protección de electrodomésticos.
5. Aplicación: Se utiliza principalmente para dispensador de agua de calefacción eléctrica de motor, motor, botellas de agua, gabinete de desinfección, cáscara de café, plancha eléctrica, secadora, aire acondicionado, calentador de agua, cocina electrónica, calentador, armario de desinfección y limpiador de motores, etc.
