¿Qué es un fusible térmico y su función? ¿Cómo saber si se ha disparado un corte térmico?
El fusible térmico (corte térmico, fusible de temperatura) son piezas de seguridad de enlace térmico axial / radial / orgánico (OTCO) que detiene el flujo de electricidad al circuito del motor cuando se sobrecalienta. Si falta el fusible o está roto, su motor no arrancará.
Un fusible térmico falla cuando la temperatura de escape excede la clasificación del fusible térmico, es decir, cuando la temperatura se eleva por encima de la temperatura establecida para la que está diseñado el fusible.
Esto puede ocurrir cuando se produce un cortocircuito en un elemento calefactor, falla un termostato regulador o termistor, o con una ventilación de escape parcialmente restringida.
El fusible térmico se adhiere a la carcasa de la rueda del ventilador. Debe ser reemplazado cuando ya no haya continuidad entre los terminales. Este es un fusible térmico de una sola vez, lo que significa que no se puede volver a configurar. La pieza de repuesto presenta las mismas características de corriente y temperatura.

Características actuales
Serie SD&TD: 10A / 15A
Serie PD&QD: 20A / 25A
Serie TS: 100A

PD&QD  Serie

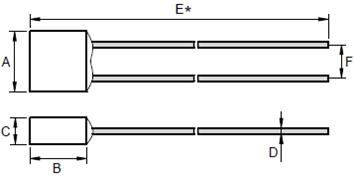

Dimensions(mm) Series A B C D E* F* PD/QD 10.7±0.5 11.8±0.5 4.8±0.2 1.6±0.05 50±5 6.6±0.5



Model NO.	Tf (℃)	Fuse-Temp(℃)	TH(℃)	TM (℃)	Ir (A)	Ur (V)	RoHS
PD102	102	98±2	66	160	20	125DC	▲
PD115	115	111±2	82				▲
PD125	125	121±2	90				▲
PD130	130	125±2	97				▲
PD136	136	131±2	102				▲
PD150	150	145±2	117				▲
QD102	102	98±2	66	160	25	125DC	▲
QD115	115	111±2	82				▲
QD125	125	121±2	90				▲
QD130	130	125±2	97				▲
QD136	136	131±2	102				▲
QD150	150	145±2	117				▲


 PD&QD Serie

Dimensions(mm) Series A B C D E* F* PD/QD 10.7±0.5 11.8±0.5 4.8±0.2 1.6±0.05 50±5 6.6±0.5



Model NO.	Tf (℃)	Fuse-Temp(℃)	TH(℃)	TM (℃)	Ir (A)	Ur (V)	RoHS
PD102	102	98±2	66	160	20	125DC	▲
PD115	115	111±2	82				▲
PD125	125	121±2	90				▲
PD130	130	125±2	97				▲
PD136	136	131±2	102				▲
PD150	150	145±2	117				▲
QD102	102	98±2	66	160	25	125DC	▲
QD115	115	111±2	82				▲
QD125	125	121±2	90				▲
QD130	130	125±2	97				▲
QD136	136	131±2	102				▲
QD150	150	145±2	117				▲



TS Serie

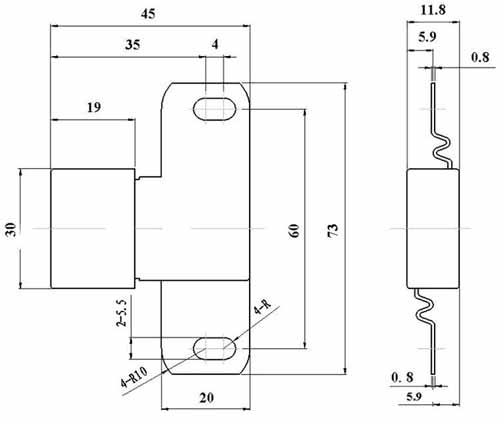

Dimensions(mm)



Model	Tf (℃)	Fuse-Temp (℃)	TH (℃)	TM (℃)	*Imax 8/20us (1 time)	Ir (A)	Ur (V)	RoHS
TS102	102	99±2	61	180	100KA	80	250(AC)	▲
						100	125(AC)	▲
						100	100(DC)	▲
TS115	115	112±2	74	180	100KA	80	250(AC)	▲
						100	125(AC)	▲
						100	100(DC)	▲
TS123	123	118±2	82	180	100KA	80	250(AC)	▲
						100	125(AC)	▲
						100	100(DC)	▲
TS125	125	122±2	84	180	100KA	80	250(AC)	▲
						100	125(AC)	▲
						100	100(DC)	▲
TS130	130	126±2	88	180	100KA	80	250(AC)	▲
						100	125(AC)	▲
						100	100(DC)	▲
TS136	136	132±2	94	180	100KA	80	250(AC)	▲
						100	125(AC)	▲
						100	100(DC)	▲
TS150	150	146±2	108	180	100KA	80	250(AC)	▲
						100	125(AC)	▲
						100	100(DC)	▲

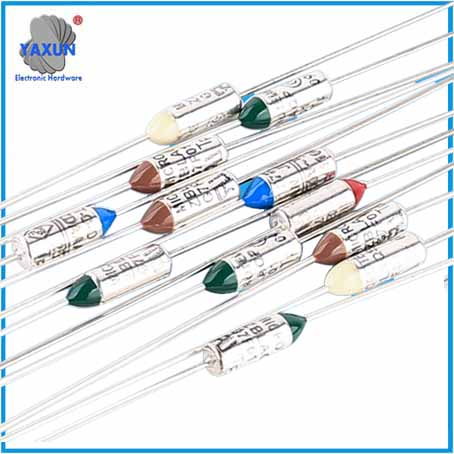

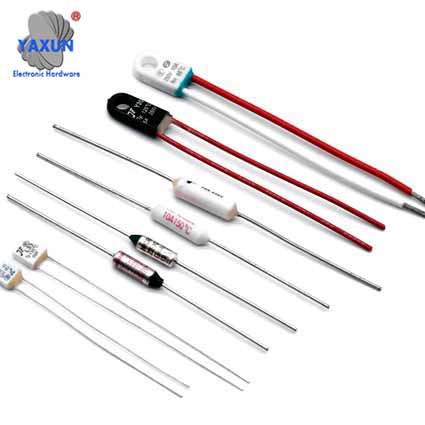

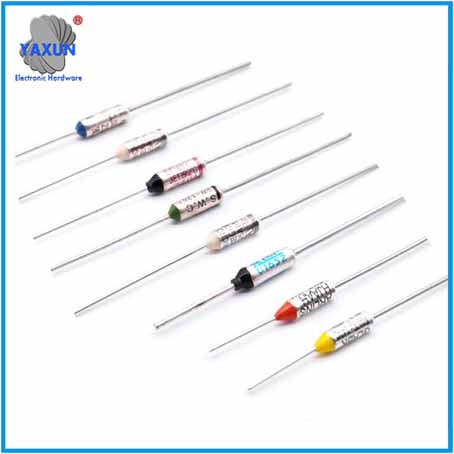

fusible térmico de olla arrocera	fusible térmico secador	fusible térmico del ventilador eléctrico
