¿Cuál es la función y la selección del fusible térmico (Fusible de corte térmico) ?

Una variedad de Fusible de corte térmico

Un corte térmico es un dispositivo de seguridad eléctrica (ya sea un fusible térmico o un interruptor térmico) que interrumpe la corriente eléctrica cuando se calienta a una temperatura específica. Estos dispositivos pueden ser para un solo uso (un fusible térmico) o pueden reiniciarse manual o automáticamente (un interruptor térmico).

Un fusible térmico es un corte que utiliza un eslabón fusible de una sola vez. A diferencia de un interruptor térmico que puede reiniciarse automáticamente cuando baja la temperatura, el fusible térmico es más como un fusible eléctrico: un dispositivo de un solo uso que no se puede reiniciar y debe reemplazarse cuando falla o se dispara. Se utiliza un fusible térmico cuando el sobrecalentamiento es el resultado de una ocurrencia poco común, como una falla que requiere reparación (que también reemplazaría el fusible) o reemplazo al final de la vida útil.

Un mecanismo es un pequeño sedimento fundible que mantiene hacia abajo un resorte. Cuando el pellet se derrite, el resorte se suelta, separando los contactos y rompiendo el circuito. La serie Tamura LE, la serie NEC Sefuse SF, la serie Microtemp G4A y la serie Hosho Elmwood D, por ejemplo, pueden utilizar gránulos de aleación que contienen cobre, berilio y plata para fundirse a una temperatura precisa.

Los fusibles térmicos se encuentran generalmente en aparatos eléctricos que producen calor, como cafeteras y secadores de pelo. Funcionan como dispositivos de seguridad para desconectar la corriente al elemento calefactor en caso de un mal funcionamiento (como un termostato defectuoso) que de otro modo permitiría que la temperatura se eleve a niveles peligrosos, posiblemente provocando un incendio.

A diferencia de los fusibles eléctricos o disyuntores, los fusibles térmicos solo reaccionan a una temperatura excesiva y no a una corriente excesiva (a menos que la corriente excesiva sea suficiente para hacer que el fusible térmico se caliente a la temperatura de activación). Por ejemplo, en un protector contra sobretensiones, los fusibles térmicos pueden conectarse en serie con los varistores; cuando los varistores conducen, el fusible se calienta y desconecta la alimentación, lo que elimina el riesgo de incendio que puede ocurrir cuando los varistores están sobrecargados.

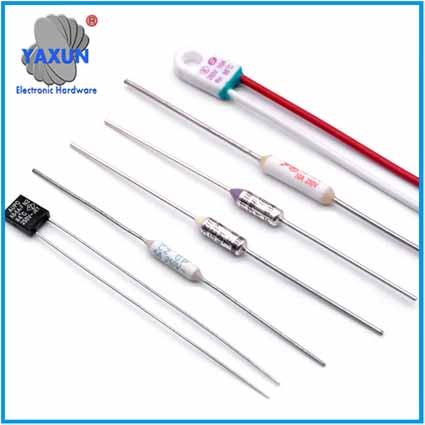

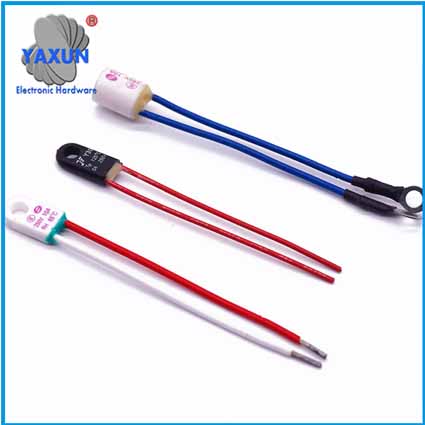

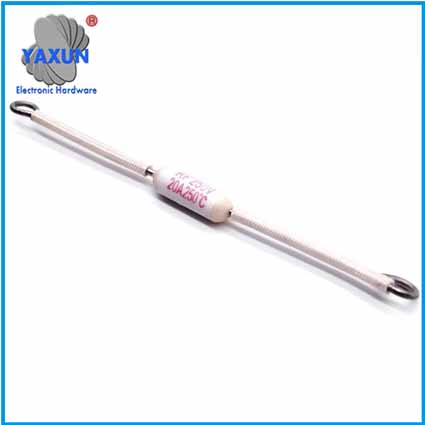

Fusible de corte térmico	fusible térmico	Fusible térmico cerámico

Parámetros importantes

Temperatura de conmutación nominal Tf
Temperatura de conmutación a la que se apaga el fusible térmico en condiciones específicas. El Tf no tiene tolerancia positiva (EN 60691).

Temperatura de fusión
La temperatura del gatillo indica la temperatura a la que la aleación fusible en el fusible térmico comienza a derretirse.

Al seleccionar un fusible térmico adecuado, la temperatura de disparo es menos relevante en comparación con la temperatura nominal de conmutación (Tf).

Temperatura de mantenimiento Th
La temperatura más alta a la que el fusible térmico no cambia el estado de conmutación. Si la temperatura de mantenimiento se alcanza repetidamente, el fusible puede dañarse y dispararse prematuramente.

Temperatura límite máxima Tm
Por encima de la Tm, el fusible de temperatura puede destruirse por completo y volver a entrar en contacto si es necesario.

Corriente nominal Ir
La corriente nominal indica la corriente máxima que el fusible térmico puede cambiar de forma segura.

Corriente de sobrecarga transitoria Ip
El Ip indica la corriente de pulso máxima que el fusible térmico puede soportar sin daño.

Tensión nominal Ur
La tensión nominal indica la tensión máxima que el fusible térmico puede cambiar de forma segura.

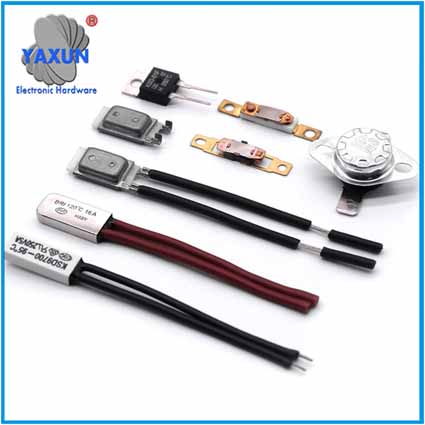

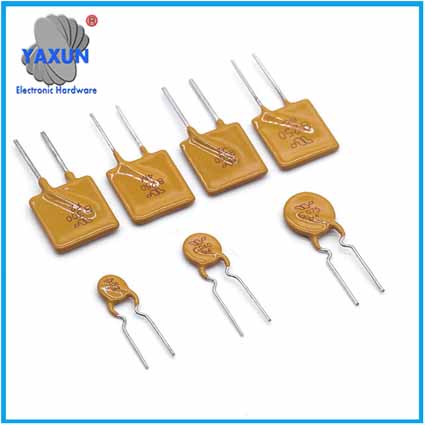

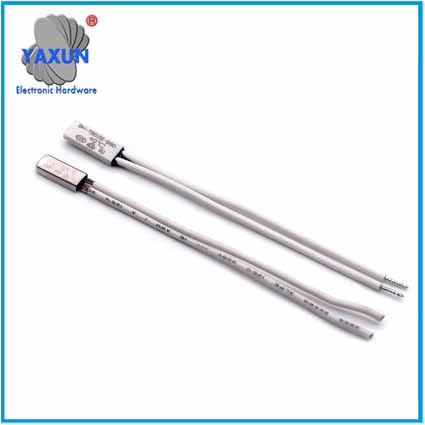

Interruptor de corte térmico reiniciable	Interruptor de corte térmico en miniatura reiniciable	Resistencia PTC reiniciable

Fusibles térmicos que no se restablecen automáticamente

Tipo no reiniciable
Los fusibles térmicos irreversibles se implementan con una conexión eléctrica a través de un metal (por ejemplo, madera metal) que se funde a una temperatura definida. La junta de soldadura debe abrirse cuando se derrita, lo que se logra mediante un resorte. Dichos componentes a menudo tienen la forma de una lengüeta de chapa soldada en un lado, siendo la lengüeta al mismo tiempo el resorte (por ejemplo, en resistencias eléctricas con corte de sobrecarga). Otro diseño son los componentes radiales utilizados en cafeteras y planchas que están completamente cerradas. Son similares a un diodo semiconductor, por lo que a veces se confunden con. Otro diseño son los componentes planos y cableados que son adecuados para ser alojados en un devanado de cable (motores, pequeños transformadores, etc. en fuentes de alimentación enchufables y para lámparas halógenas de bajo voltaje).

Tipo reiniciable manualmente
Estos fusibles térmicos son similares a los interruptores bimetálicos, pero solo se pueden volver a encender con un botón después de que se hayan enfriado.

Fusibles térmicos de restablecimiento automático
Los fusibles térmicos de restablecimiento automático vuelven a cerrar el circuito después de enfriarse. Se pueden implementar como un interruptor bimetálico (ver también Klixon) o con una resistencia PTC.

Los interruptores térmicos PTC también reaccionan a la corriente que fluye a través de ellos, que entre otras cosas. es muy deseable para proteger los devanados de transformadores. Por lo tanto, son una combinación de un fusible térmico y un interruptor de sobrecorriente.
Las resistencias PTC alojadas en los devanados para la monitorización de la temperatura sólo vuelven a conectar el circuito después de un tiempo de interrupción, ya que su calor residual significa que todavía tienen una mayor resistencia incluso cuando están desconectadas.
La alta resistencia en las derivaciones estado caliente a calentamiento continuado del componente, incluso después de la sobrecarga o de refrigeración del devanado ha sido eliminado y por lo tanto a una interrupción continua del circuito - sólo una pequeña corriente fluye que mantiene caliente componente.
