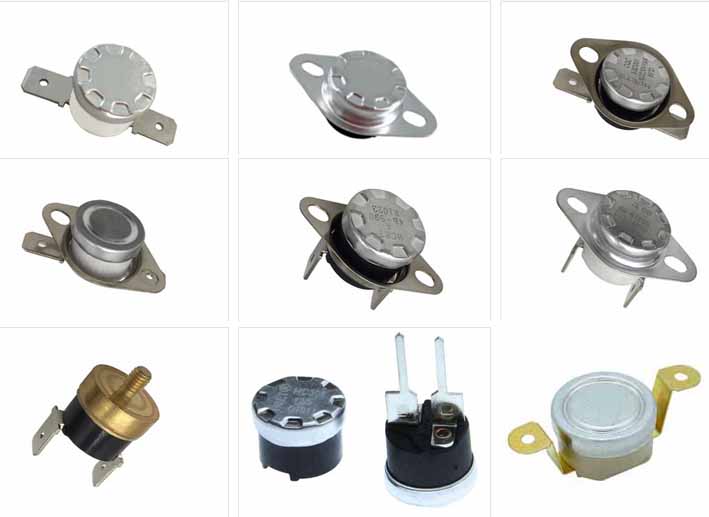

Qué es el interruptor de temperatura KSD301?
El interruptor de protección contra sobrecalentamiento KSD301 es un interruptor de control de temperatura instantáneo bimetálico con una temperatura fija
Principio de diseño:
El termostato de la serie KSD301 tiene una función de reinicio automático. Utilice el principio de que la hoja bimetálica en forma de mariposa produce golpes instantáneos bajo la acción de la temperatura. Mediante la rápida acción de la estructura interna, se logra el propósito de desconectar o conectar la fuente de alimentación.
Características del producto:
Tamaño pequeño, fácil de instalar.
Reinicio automático
Adecuado para especificaciones estrictas en circuitos de CA y CC
Formas de conexión de terminales flexibles
Forma de temperatura de acción:
NC-normalmente cerrado:
La temperatura de apagado es más alta que la temperatura de encendido
NO- tipo normalmente abierto:
La temperatura de apagado es más baja que la temperatura de encendido
Tipo de reinicio manual M:Una vez que el interruptor de control de temperatura se desconecta en el punto de temperatura establecido, no se puede restablecer automáticamente y debe restablecerse manualmente
Tipo de reinicio automático: Después de que la temperatura descienda al punto de temperatura establecido, se reiniciará automáticamente y encenderá la alimentación
Clasificación del anillo de instalación:
0. Sin anillo activo
1. Anillo móvil de instalación universal
2. Anillo móvil de montaje con orejas redondas
parámetro técnico:
Rango de temperatura: -10 ℃ ~ 300 ℃
Resistencia de aislamiento: use un medidor de resistencia de aislamiento DC500V y agregue un voltaje nominal de DC500V para medir más de 100MΩ.
Resistencia eléctrica: entre las piezas metálicas cargadas y las no metálicas, puede soportar un voltaje de CA de 1500 V 50 Hz cerca de una onda sinusoidal. La prueba de voltaje soportado dura un minuto sin averías ni descargas disruptivas.
Métodos de prueba:
Sujete el termostato en el área de prueba y espere a que la temperatura en el área de prueba de temperatura se equilibre antes de comenzar la prueba. Se utiliza aire como medio de calentamiento en el horno de prueba y se coloca un termómetro o sensor de temperatura en el área de medición de temperatura. Comenzando a 2K antes de que la temperatura entre en el rango de tolerancia de temperatura de operación, el calentamiento o enfriamiento se realiza a una tasa de cambio de temperatura de menos de 1K / min, durante el cual se debe agitar para hacer que la distribución de temperatura sea completamente uniforme;
La uniformidad de la distribución de temperatura en la zona de medición de temperatura está dentro de ± 0,4 K. El dispositivo de prueba puede equiparse con un dispositivo de visualización de encendido y apagado. El voltaje entre los dos terminales del termostato es de 5 V ~ 12 V y la corriente a través de la muestra es superior a 10 mA.
Rango de aplicación:
Calefacción de filtro diésel automotriz
Tubo calefactor, placa calefactora eléctrica, almohadilla calefactora
Leche de soja, trituradora de papel, hervidor eléctrico
Precauciones de instalación:
El termostato KSD301 debe funcionar en un ambiente interior general donde la humedad relativa del aire no sea superior al 90% y no haya gas corrosivo, gas inflamable ni polvo conductor.
Cuando el termostato KSD301 adopta la detección de temperatura por contacto, su cubierta debe estar cerca de la parte de calefacción del aparato controlado. Y debe recubrirse con grasa de silicona termoconductora u otros medios termoconductores con un rendimiento similar en la superficie sensible a la temperatura de la cubierta superior.
Cuando el termostato KSD301 detecta la temperatura a través del contacto con líquido o vapor, se recomienda encarecidamente utilizar un producto con una cubierta de acero inoxidable. Y debe haber medidas confiables a prueba de fugas para evitar que el líquido se filtre en las partes aislantes del termostato.
No colapse ni deforme la parte superior de la cubierta, para no cambiar la temperatura de funcionamiento o afectar otras propiedades.
No permita que el líquido penetre en la carcasa interior del termostato. Debe evitarse una presión excesiva para evitar grietas;
La carcasa debe mantenerse limpia para evitar que el material conductor se contamine. Para evitar averías por cortocircuitos debido a la reducción del rendimiento del aislamiento.
