Protector térmico de motor
El motor es una gama muy amplia de equipos mecánicos y eléctricos, funciona en todos los ámbitos de la vida de uso frecuente. Si no toma medidas de protección en el motor, puede causar un accidente de seguridad, los riesgos eléctricos del motor en uso pueden presentar un riesgo de descarga eléctrica y un incendio.
¿Qué es el protector térmico del motor?
El protector térmico del motor es un protector de sobrecalentamiento bimetálico, es el dispositivo de protección térmica para el funcionamiento normal del motor. En Ya Xun, para proporcionar una gama completa de protección térmica del motor, como: CC, monofásico, trifásico, motor de bajo voltaje, motor de alto voltaje.
Hay muchas razones para el sobrecalentamiento del motor, como sobrecarga de funcionamiento, la selección no es adecuada, falla de enfriamiento, falta de monitoreo y mantenimiento necesario que conducen al envejecimiento prematuro del aislamiento.
Hay muchas razones para el sobrecalentamiento del motor, como sobrecarga de funcionamiento, la selección no es adecuada, falla de enfriamiento, falta de monitoreo y mantenimiento necesario que conducen al envejecimiento prematuro del aislamiento.
El motor en el tiempo de ejecución producirá pérdidas, estas pérdidas, por un lado, para reducir la eficiencia del motor, por otro lado, la pérdida se convierte en un calentamiento del motor, por lo que aumenta la temperatura del devanado del motor.
La vida útil del material de aislamiento del devanado está relacionada con su temperatura de funcionamiento. La temperatura es demasiado alta, el material de aislamiento acelerará el envejecimiento, por lo que una reducción significativa en el rendimiento del aislamiento acortará significativamente la vida útil del motor, incluso el riesgo de incendio y descarga eléctrica. Por lo tanto, el propósito de la protección contra sobrecalentamiento del motor, principalmente en el diseño, fabricación, instalación y uso de medidas de protección del motor. cuando el motor funciona bajo ciertas condiciones de carga y disipación de calor, la temperatura del devanado no excede el valor permitido de la norma.
Ejemplo: Orotección de sobrecalentamiento del motor trifásico (6AP, 3MP, 5AP, 2MP, 17AM, 8AM)
Protección térmica del motor trifásico. Su ventaja es que tiene una doble función de protección contra sobrecarga de corriente y protección térmica.
Cuando la sobrecarga de corriente de la bobina del devanado del motor (grande) excede la clasificación de corriente del motor múltiple, el dispositivo de protección térmica puede desconectar automáticamente el circuito de alimentación, protegiendo así la seguridad del motor.
17 AM, 6AP tiene una sobrecarga del motor, la falta de fase, bloqueo y otros circuitos juegan un papel protector. El método se puede aplicar a cualquier conexión desde un motor trifásico, bombas sumergibles, etc., desconecta automáticamente los circuitos de alimentación en 4 a 10 segundos.
El protector térmico se puede instalar en el motor, también se puede instalar fuera del motor, también se puede instalar en todos los paneles de control de la máquina. Incluso se puede instalar en la pared de la placa de distribución de energía. Puede reemplazar el relé térmico y el contactor de CA utilizados junto con el dispositivo de protección del motor.
El protector térmico YaXun se puede usar en entornos con alta contaminación (esto se debe a que el contactor de CA no está completamente cerrado y sus contactos de plata son particularmente susceptibles a daños en entornos altamente contaminados, por lo que los contactores de CA no se pueden usar en entornos altamente contaminados). Con ahorro de energía, acción sensible, confiable, asequible, etc. Fácil de usar e instalar, hay beneficios económicos y sociales obvios. Ahora, en el mundo, no hay ningún dispositivo de protección térmica que pueda instalarse en el tablero de control del dispositivo, y puede ser un tablero de distribución montado en la pared. Esta es la ventaja del protector térmico del producto patentado de Ya Xun.
Esta protección térmica amplia gama de aplicaciones. Potencia de soporte: 0.55KW - 75KW (5A - 150A)
Tensión de alimentación: 220 V / 380 V
Rango de temperatura: 40 grados - 150 grados
Caracteristicas
1. Amplia gama de aplicaciones;
2. Precisión de diseño estructural;
3. También puede detectar la temperatura y la corriente;
4. acción rápida y precisa;
5. La certificación está completa: certificación UL, certificación CUL, certificación VDE, certificación RoHS;
6. Función: características de salto único, la temperatura alcanza el circuito de desconexión automática;
7. Precisión de la temperatura de acción ± 2 ℃ ± 3 ℃ ± 5 ℃;
8. se puede repetir la acción ≥ 10000 veces;
9. tamaño pequeño
10. Lámina bimetálica con características de disparo rápido (snap snap 10n)
11. Con la corriente y temperatura de inducción y el desempeño de la acción.
12. Soporta un amplio rango de potencia: 0.55KW - 75KW (5A - 150A)
Estructura y tamaño del producto

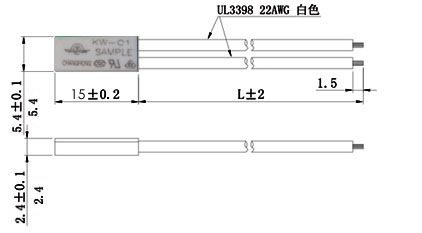

1> Protector térmico mínimo del motor (TB02)
Tamaño del cabezal de temperatura: 1, carcasa PBT 15 * 5.4 * 2.4 mm; 2, carcasa de metal: 11.5 * 5 * 2.4 mm
Especificaciones electricas:
● 2.5A / 250V AC
● 5A / 120 V CA
● 10A / 12V AC
● 5A / 24V CA
Temperatura de funcionamiento: 30 ~ 155 ℃
Precisión: ± 5, ± 3
Resistencia interna: menos de 25 mΩ

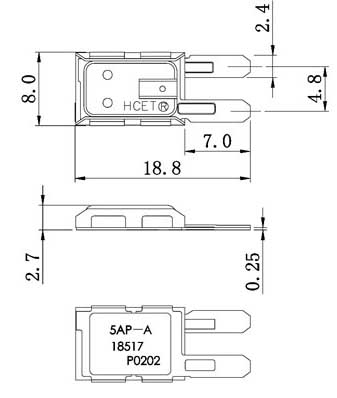

2> corriente, protección de motor de doble protección de temperatura (los modelos de producto son: 6AP, 3MP, 5AP, 2MP, 18AM)
Especificaciones electricas:
● 30 amperios / 15 voltios CC
● 15 amperios / 30 voltios CC
● 25 amperios / 250 voltios CA
● 35 amperios / 125 voltios CA
Parámetros técnicos:
● Rango de temperatura de funcionamiento: 50 ℃ - 180 ℃, de acuerdo con los requisitos del cliente dentro del alcance de cualquier temperatura.
● Tolerancia de temperatura: ± 5 ℃, ± 3 ℃
● Seleccione para controlar el rango de disparo de corriente de sobrecarga: 1A-35A
● tiempo de viaje: 3S-8S (especial se puede personalizar)
Protector térmico del motor 3> 17AM
El protector de la serie 17AM es un tipo de protección contra sobretemperatura y sobrecorriente, su tamaño pequeño, gran capacidad de contacto, acción de salto rápida, utilizada principalmente en motores, lámparas y pequeños electrodomésticos, protección contra sobrecorriente de sobretemperatura.
Especificaciones electricas:
20 amperios / 16 voltios DC
10 amperios / 250 voltios DC
20 amperios / 125 voltios DC
Parámetros técnicos:
Use el rango de temperatura: 50 ℃ -180 ℃, de acuerdo con los requisitos del cliente dentro del alcance de cualquier temperatura
Tolerancia de temperatura: ± 3 ℃, ± 5 ℃, dos tipos de tolerancia para que los clientes elijan, generalmente ± 5 ℃

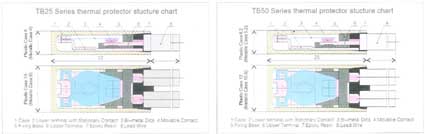

Protector térmico de motor de alta potencia 4> (TB25, TB50)
Especificaciones eléctricas TB25:
AC250V / 25A 10,000 Ciclos
Tamaño de caja moldeada TB25-BB5D: 22 mm × 10 mm × 5.0 mm
Tamaño de la carcasa de hierro TB25-BB1D: 22 mm × 9,0 mm × 4,0 mm
Especificaciones eléctricas TB50:
AC250V / 50A 10,000 Ciclos
Tamaño de caja moldeada TB50-BB5D: 25 mm × 10,6 mm × 5,2 mm
Tamaño de la carcasa de hierro TB50-BB1D: 25 mm × 12,0 mm × 6,2 mm
● Rango de temperatura de funcionamiento: 30 180 - 180 ℃, de acuerdo con los requisitos del cliente dentro del alcance de cualquier temperatura.
● Tolerancia de temperatura: ± 3 ℃, ± 5 ℃, ± 8 ℃
● Seleccione para controlar el rango de disparo de corriente de sobrecarga: 1A-50A
● tiempo de viaje: 3S-8S (especial se puede personalizar)
Piezas de composición y dibujos de ensamblaje
Vivienda: PBT
Contacto móvil: aleación de plata y cobre.
Contacto móvil: SPCC
Película de temperatura: bimetálica
Asiento fijo: PBT
Contacto estático: aleación de plata y cobre.
Alambre: línea de radiación
Criterios de selección para protectores térmicos del motor
1, los parámetros del motor: primero comprenda las especificaciones del motor, las características funcionales, el tipo de protección, el voltaje nominal, la corriente nominal, la potencia nominal, la frecuencia de potencia y el nivel de aislamiento. Básicamente, estos parámetros pueden brindarle al usuario la opción correcta de protección a modo de referencia.
2, condiciones ambientales: se refiere principalmente a temperatura ambiente, alta temperatura, alpino, corrosión, vibración, arena, altitud, contaminación electromagnética.
3, uso del motor: como ventiladores, bombas, compresores de aire, tornos, unidades de bombeo y otras características mecánicas de carga diferentes.
4, modo de control: el modo de control tiene control manual, automático, local, control remoto, operación independiente, control centralizado de líneas de producción, etc.
5. Otras áreas: gestión de atención al cliente de la producción in situ, cierre anormal de la gravedad del impacto en la producción, etc.
Hay muchos factores relacionados con la elección de la protección térmica, como la ubicación de la instalación, la fuente de alimentación, el sistema de distribución de energía; También considere comprar una nueva protección de configuración del motor, protección o actualización del motor, o para mejorar la protección contra accidentes y otros motores; Pero también considerar la dificultad de la protección del motor y cambiar el impacto del grado de producción; De acuerdo con las condiciones de trabajo reales de la escena para considerar la protección de la selección y el ajuste.
Cuando elija una protección térmica para el motor, comuníquese con nuestro equipo profesional, ellos le darán el precio más práctico y más favorable del producto, para que sus productos entren rápidamente en las condiciones del mercado.
