Protector térmico de motor Seki ST-22
- PRODUCT DETAIL
Equipos electrónicos e industria;
Proporciona protección confiable contra el sobrecalentamiento en electrodomésticos y aplicaciones similares.
Parámetros técnicos del interruptor de temperatura SEKI ST-22 (termostato)
Tensión nominal y corriente: 8A250V ~; 13A125V ~;
Rango de temperatura de corte nominal: protector del motor y controlador de temperatura 45 ℃ ~ 150 ℃, cada 5 ℃ es un grado
Dispositivo de ruptura con precisión de ± 5 ℃.
Temperatura máxima: 155 ° C
Vida útil del contacto: bajo el voltaje nominal y la carga de corriente, la acción del ciclo es más de 10,000 veces.

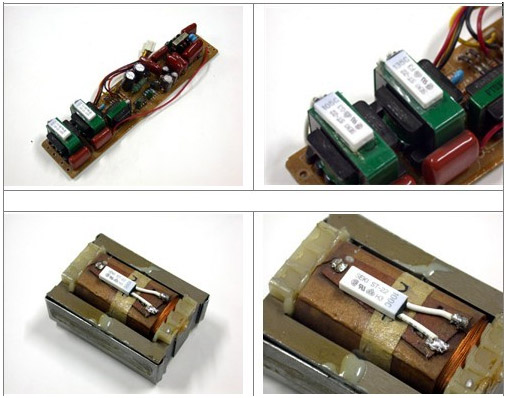

caracteristicas:Sin diseño de efecto actual, la temperatura de funcionamiento del producto determina la sensibilidad del circuito de corte. El usuario puede elegir el protector que coincida con el motor de acuerdo con la curva de la característica de tiempo de corriente de disparo; Vida estable y confiable; Temperatura de acción rápida; Apague rápidamente. El protector tiene dos métodos de instalación, que están directamente unidos al devanado de la bobina y se insertan en la ranura preestablecida del motor sellado de plástico. La caja de plástico aislada puede contactar directamente con la parte metálica del motor, y el protector térmico corta directamente la energía cuando el aparato protegido se sobrecalienta.
● Descripción del interruptor de temperatura de la serie ST-22:
⑴ acción de cierre de momento
⑵ recuperación automática
⑶ hermética completamente impermeable
⑷ reacción térmica rápida
⑸ uso de resina resistente al calor, no hay otras medidas de aislamiento
5.1 Fuerza eléctrica
a. El protector térmico entre los contactos del corte debe ser capaz de soportar una frecuencia de alimentación de 50 Hz, un voltaje de 600 V, que duró 1 minuto sin interrupción de destello (ajuste de corriente de fuga de 1 mA).
si. entre el cable o terminal de protección térmica y el aislamiento de la carcasa puede soportar la frecuencia de alimentación de 50 Hz, voltaje de 1500 V, que duró 1 minuto sin interrupción de destello (ajuste de corriente de fuga de 1 mA).
5.2 aislamiento
En condiciones normales, entre el cable (terminal) y la resistencia de aislamiento del manguito aislante superior a 100MΩ (DC500V megger).
5.3 vida eléctrica
Protección térmica a CA 50Hz, voltaje 220V, factor de potencia COS∮ = 0.75-0.8 condiciones, con la corriente nominal, prueba 2000 veces,
la temperatura de funcionamiento debe ser ± 5 ℃ o ± 5% del rango del valor inicial (el valor más grande),
no se produce la soldadura de contacto, continúe después de la prueba de calor 4000 veces
La protección aún debería funcionar de manera confiable.
Proporciona protección confiable contra el sobrecalentamiento en electrodomésticos y aplicaciones similares.
Parámetros técnicos del interruptor de temperatura SEKI ST-22 (termostato)
Tensión nominal y corriente: 8A250V ~; 13A125V ~;
Rango de temperatura de corte nominal: protector del motor y controlador de temperatura 45 ℃ ~ 150 ℃, cada 5 ℃ es un grado
Dispositivo de ruptura con precisión de ± 5 ℃.
Temperatura máxima: 155 ° C
Vida útil del contacto: bajo el voltaje nominal y la carga de corriente, la acción del ciclo es más de 10,000 veces.
caracteristicas:Sin diseño de efecto actual, la temperatura de funcionamiento del producto determina la sensibilidad del circuito de corte. El usuario puede elegir el protector que coincida con el motor de acuerdo con la curva de la característica de tiempo de corriente de disparo; Vida estable y confiable; Temperatura de acción rápida; Apague rápidamente. El protector tiene dos métodos de instalación, que están directamente unidos al devanado de la bobina y se insertan en la ranura preestablecida del motor sellado de plástico. La caja de plástico aislada puede contactar directamente con la parte metálica del motor, y el protector térmico corta directamente la energía cuando el aparato protegido se sobrecalienta.
● Descripción del interruptor de temperatura de la serie ST-22:
⑴ acción de cierre de momento
⑵ recuperación automática
⑶ hermética completamente impermeable
⑷ reacción térmica rápida
⑸ uso de resina resistente al calor, no hay otras medidas de aislamiento
5.1 Fuerza eléctrica
a. El protector térmico entre los contactos del corte debe ser capaz de soportar una frecuencia de alimentación de 50 Hz, un voltaje de 600 V, que duró 1 minuto sin interrupción de destello (ajuste de corriente de fuga de 1 mA).
si. entre el cable o terminal de protección térmica y el aislamiento de la carcasa puede soportar la frecuencia de alimentación de 50 Hz, voltaje de 1500 V, que duró 1 minuto sin interrupción de destello (ajuste de corriente de fuga de 1 mA).
5.2 aislamiento
En condiciones normales, entre el cable (terminal) y la resistencia de aislamiento del manguito aislante superior a 100MΩ (DC500V megger).
5.3 vida eléctrica
Protección térmica a CA 50Hz, voltaje 220V, factor de potencia COS∮ = 0.75-0.8 condiciones, con la corriente nominal, prueba 2000 veces,
la temperatura de funcionamiento debe ser ± 5 ℃ o ± 5% del rango del valor inicial (el valor más grande),
no se produce la soldadura de contacto, continúe después de la prueba de calor 4000 veces
La protección aún debería funcionar de manera confiable.
