El nuevo tipo de protector de sobrecalentamiento bimetálico en miniatura es un interruptor de corte de sobrecalentamiento de tamaño pequeño en el campo de la electrónica y los aparatos eléctricos. Es un interruptor de temperatura sin ruido, de alta sensibilidad y fácil instalación. Es especialmente adecuado para campos de calefacción donde se requieren motores tubulares en miniatura, baterías, placas de circuito y espacios pequeños.

Innovación tecnológica:
En la técnica anterior, el protector de sobrecalentamiento adopta principalmente un diseño de sobrecorriente bimetálico. Debido al tamaño pequeño, el efecto actual del bimetal es relativamente grande, por lo que la temperatura de protección no será confiable. Aunque algunos fabricantes de protectores térmicos han adoptado un diseño bimetálico sin corriente, el diseño irrazonable hace que el protector térmico sea ruidoso y no favorece una producción de alta eficiencia.

Contenido de la nueva invención
El propósito del modelo de utilidad es el de proporcionar un tipo de hoja de protector de sobrecalentamiento bimetálico en miniatura para las deficiencias antes mencionadas. El diseño de la estructura del producto de este protector térmico bimetálico en miniatura es razonable, el efecto actual es pequeño, el control de temperatura es preciso, es adecuado para la producción automática y es silencioso, y la calidad del producto es estable y confiable.


El protector de sobrecalentamiento de lámina bimetálica en miniatura se realiza adoptando los siguientes esquemas técnicos:

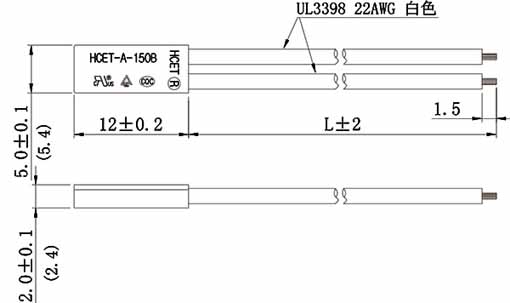

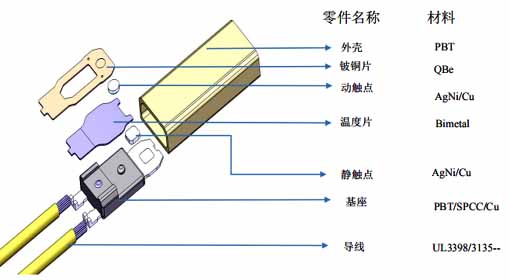

El protector de sobrecalentamiento del bimetal en miniatura incluye una carcasa, un terminal inferior, un contacto móvil, un contacto estático, un elemento bimetálico, una lámina conductora elástica, un terminal superior, un asiento de fijación, un sellador y un cable; Un extremo del terminal superior está provisto de una garra de posicionamiento de soldadura de alambre, el otro extremo está provisto de un resalte de conexión de lámina conductora elástica, y un extremo del terminal inferior está provisto de una garra de posicionamiento de soldadura de alambre; El extremo medio está provisto de un anillo de conexión de asiento de fijación y el otro extremo está provisto de un contacto estático; La garra de posicionamiento de soldadura de alambre proporcionada en un extremo del terminal superior y la garra de posicionamiento de soldadura de alambre provista en un extremo del terminal inferior se sueldan respectivamente con alambres; Coloque el terminal superior y el terminal inferior en un molde de plástico al mismo tiempo para el procesamiento de inyección para formar un conjunto de asiento fijo; Coloque el elemento bimetálico en la ranura del asiento de fijación, y el orificio con el extremo del orificio del elemento bimetálico se embutirá en el resalte de conexión de la lámina conductora elástica del terminal superior; Luego, la hoja conductora elástica provista del contacto móvil se coloca sobre el elemento bimetálico, y el otro extremo de la hoja conductora elástica se conecta con el resalte de conexión de la hoja conductora elástica provisto en el terminal superior para formar un conjunto protector térmico; Coloque el conjunto de protector térmico en la carcasa y fíjelo con sellador.

Un extremo del asiento fijo está provisto de un saliente de vuelco de un elemento bimetálico.
El elemento bimetálico está provisto de un anillo de tensión de vuelco del elemento bimetálico y una ranura en forma de C liberada de la zona de movimiento lento del elemento bimetálico.
Hay al menos un anillo de conexión del asiento de fijación provisto en el extremo medio del terminal inferior.

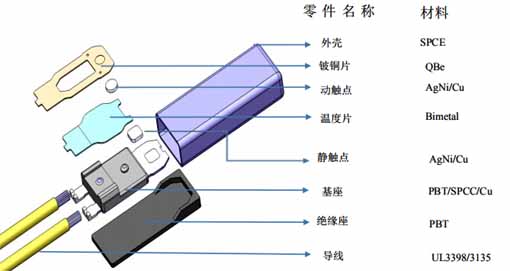

El elemento bimetálico está provisto de una superficie de ranura (superficie de alta expansión) y una superficie convexa (superficie de baja expansión). El elemento bimetálico se puede ranurar (superficie de alta expansión) hacia abajo para hacer un interruptor de temperatura normalmente cerrado. La superficie convexa (superficie de baja expansión) del elemento bimetálico también se puede utilizar para hacer un interruptor de temperatura normalmente abierto.

El principio de funcionamiento del protector térmico bimetálico en miniatura:
Cuando la temperatura del componente eléctrico a proteger es anormalmente alta, el elemento bimetálico del protector de sobrecalentamiento siente la temperatura establecida. Invierta rápidamente y empuje para abrir la placa de resorte para desconectar el contacto móvil del contacto estático, y el circuito principal del componente eléctrico protegido se desconecta rápidamente para evitar daños. Cuando la temperatura desciende a la temperatura de reinicio del elemento bimetálico, la tira bimetálica reanuda la inversión. El contacto móvil y el contacto estático del protector térmico en miniatura se cierran y el circuito principal del componente eléctrico a proteger se vuelve a conectar para restablecer el estado de funcionamiento normal.

El protector de sobrecalentamiento en miniatura tiene un diseño razonable y una estructura compacta. Es un tipo de temperatura pura, control de temperatura preciso, sin ruido, de tamaño pequeño y adecuado para el interruptor automático de temperatura de producción. La estructura del producto del protector térmico en miniatura es razonable, el efecto actual es pequeño y no hay ruido, y la calidad del producto es estable y confiable.
