El papel del protector de sobrecarga del compresor
El protector de sobrecarga se llama protector de sobrecalentamiento y sobrecarga o protector de sobrecalentamiento. Como sugiere el nombre, está configurado para evitar que el compresor se sobrecaliente y se dañe por sobrecorriente. Cuando la corriente de funcionamiento del compresor es normal, el protector de sobrecarga está encendido y el compresor funciona normalmente. Cuando la corriente de trabajo del compresor es demasiado alta o la temperatura de trabajo es demasiado alta debido a un suministro de energía anormal, un arranque anormal, etc., el protector de sobrecarga actuará y cortará el circuito de suministro de energía del compresor. El compresor deja de funcionar para lograr el propósito de proteger el compresor. Su posición de instalación en el compresor se muestra en la Figura 1.

Clasificación

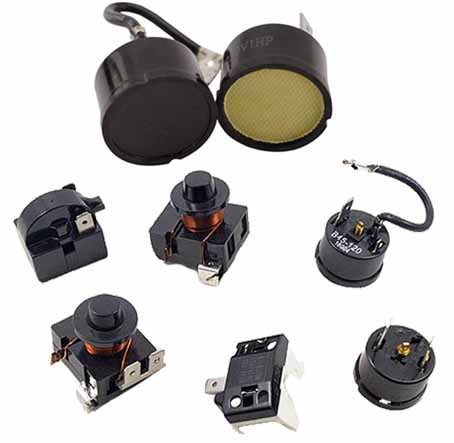

Hay principalmente dos tipos de protectores de sobrecarga utilizados en refrigeradores: tipo externo y tipo integrado. El motor de arranque y el protector de sobrecarga de algunos frigoríficos antiguos están integrados. El protector de sobrecarga del compresor se muestra en la Figura 8.

Composición y principio de funcionamiento del protector de sobrecarga.
A continuación se toma como ejemplo el protector térmico de disco de compresor más utilizado para presentar la composición y el principio de funcionamiento del protector de sobrecarga.

Figura 9, está compuesto por cable de resistencia, tira bimetálica y un par de contactos normalmente cerrados. Está conectado en serie con el circuito de alimentación del compresor, y el extremo abierto está estrechamente unido a la carcasa del compresor. Cuando la corriente es demasiado grande, la temperatura del cable de resistencia aumenta y la hoja bimetálica se hornea para doblarla en la dirección opuesta, lo que separa los contactos y corta el circuito de alimentación del compresor. De la misma forma, cuando la temperatura de la carcasa del compresor es demasiado alta por algún motivo, la tira bimetálica se calienta y deforma, lo que separa los contactos y corta el circuito de alimentación, lo que también protegerá al compresor.



pista: La potencia del compresor es diferente, el modelo de protector de sobrecarga correspondiente es diferente y la temperatura de encendido y apagado también es diferente. El protector de sobrecarga del mismo modelo o de la misma especificación debe reemplazarse durante la reparación, para no perder la función de protección y dañar el compresor. El protector de sobrecarga de los refrigeradores que utilizan refrigerante sin flúor R600a es a prueba de explosiones. Es decir, está empotrado y cerrado, y debe haber un letrero amarillo de llama inflamable en la placa de identificación.
