Principio y aplicación del termostato en miniatura
Palabras clave: Termostato miniatura ksd9700, TB02-BB8D, interruptor de control de temperatura micro principio de funcionamiento
Como se muestra abajo: A medida que aumenta la temperatura, el centro del bimetal se mueve lentamente desde el punto '0' hasta el punto 'A'. A medida que la velocidad se acelera, el centro del bimetal gira del punto 'B' al punto 'C' cuando se alcanza el punto 'B'. En este momento, si la temperatura baja, el centro del bimetal se mueve desde el punto 'C' al punto E '. Cuando se alcanza el punto 'F', el centro del bimetal se voltea instantáneamente nuevamente al punto 'G' (vuelve a su forma original). Una pieza bimetálica de cierta forma se puede operar repetidamente de acuerdo con el Ciclo de G -> A -> B -> C -> E -> F -> G. El cambio de temperatura de B-> C es la temperatura de operación abierta (Open Temp). El cambio de temperatura de F -> G es la temperatura de recuperación (Temp. De cierre), y la diferencia entre la temperatura de apagado y la temperatura de recuperación se llama depresor.
Usando las características de rebote descritas anteriormente, el interruptor de control de temperatura bimetálico se llama termostato.
El interruptor de control de temperatura bimetal funciona:
Cuando la temperatura cae a la temperatura restablecida, el contacto se cierra automáticamente y vuelve a la operación normal. La velocidad de flexión es proporcional a la corriente que pasa, protegiendo así el equipo eléctrico.
estructura del producto:
1. cáscara de hierro
2. capa de aislamiento
3, lug
4, junta
5, base
6, contacto móvil
7, contacto móvil
8, bimetálico
9, sellador,
10, plomo
Ámbito de aplicación: Este producto es adecuado para todo tipo de motores, cocinas de inducción, calentadores manuales, aspiradoras, máquinas de leche de leche, balastos, motores de lavadoras, motores de ventiladores de aire acondicionado, transformadores, balastos, cocinas de inducción, correas de calentamiento eléctricas, ventiladores de extracción de bombas de agua, baterías , eléctrico Varios productos de calefacción eléctrica, como herramientas.
Ventajas del producto:
Tiene las características de detección de temperatura rápida, acción rápida, control de temperatura preciso, corriente de control grande, resistencia pequeña, confiabilidad, nitidez, sin arco, tamaño pequeño y larga vida útil. Puede reemplazar a SENSATA 17AM 7AM, Corea del Sur SEK ST-22 y otros productos extranjeros.
Dimensiones:
KSD9700A 18.5 * 7 * 3.5 mm (caja de plástico resistente a altas temperaturas PBT, mismo tamaño que el SEKI ST-22 coreano)
KSD9700A-1 20 mm * 7.6 mm * 4 mm (caja de plástico PBT de alta temperatura)
KSD9700B 20 mm * 7.4 mm * 3.8 mm (caja de metal)
KSD9700C Cable de 20 mm * 8.5 mm * 5 mm (carcasa de cerámica): cable de PVC o cable de silicona de alta temperatura.
Como se muestra abajo: A medida que aumenta la temperatura, el centro del bimetal se mueve lentamente desde el punto '0' hasta el punto 'A'. A medida que la velocidad se acelera, el centro del bimetal gira del punto 'B' al punto 'C' cuando se alcanza el punto 'B'. En este momento, si la temperatura baja, el centro del bimetal se mueve desde el punto 'C' al punto E '. Cuando se alcanza el punto 'F', el centro del bimetal se voltea instantáneamente nuevamente al punto 'G' (vuelve a su forma original). Una pieza bimetálica de cierta forma se puede operar repetidamente de acuerdo con el Ciclo de G -> A -> B -> C -> E -> F -> G. El cambio de temperatura de B-> C es la temperatura de operación abierta (Open Temp). El cambio de temperatura de F -> G es la temperatura de recuperación (Temp. De cierre), y la diferencia entre la temperatura de apagado y la temperatura de recuperación se llama depresor.
Usando las características de rebote descritas anteriormente, el interruptor de control de temperatura bimetálico se llama termostato.
El interruptor de control de temperatura bimetal funciona:

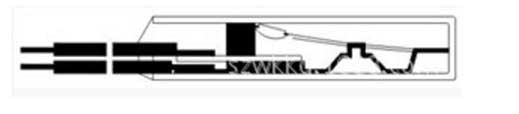

El interruptor bimetálico de temperatura controlada se forma combinando dos aleaciones con diferentes coeficientes de expansión térmica en ambos lados, y luego conduciendo la temperatura en la superficie de la cubierta de aluminio del interruptor de temperatura. El bimetal se convierte en un movimiento mecánico por calentamiento. La capa común de baja expansión está hecha de aleación de Ni-Fe, mientras que la capa de alta expansión está hecha de aleación de Ni-Mn-Cu o aleación de Fe-Ni-Cr. Se pueden seleccionar diferentes materiales de acuerdo con diferentes coeficientes de expansión. El interruptor de temperatura KSD9700 está hecho de un bimetal en forma de plato. Cuando la temperatura aumenta y alcanza la temperatura establecida, el centro de la placa bimetálica del interruptor de temperatura puede girarse instantáneamente. Cuando la temperatura baja, se pueden restaurar las características de la posición original y se crea el elemento que convierte la temperatura en movimiento mecánico.
KSD9700 interruptor de control de temperatura normalmente cerrado tipo principio de funcionamiento
principio de funcionamiento:
El interruptor de control de temperatura KSD9700 es un termostato cerrado desarrollado por el bimetal térmico japonés Sumitomo BR-1. Se compone de componentes bimetálicos de alta sensibilidad en forma de mariposa, contactos móviles, almohadillas de contacto estáticas, base, carcasa exterior (carcasa de hierro) y cables resistentes a altas temperaturas. El principio de generación de calor después de pasar corriente y deformación a diferentes temperaturas. Debido a los diferentes coeficientes de expansión térmica de las dos aleaciones diferentes, la aleación tiende a doblarse en una dirección, y los contactos se van, y la electricidad se corta.
KSD9700 interruptor de control de temperatura normalmente cerrado tipo principio de funcionamiento
principio de funcionamiento:
El interruptor de control de temperatura KSD9700 es un termostato cerrado desarrollado por el bimetal térmico japonés Sumitomo BR-1. Se compone de componentes bimetálicos de alta sensibilidad en forma de mariposa, contactos móviles, almohadillas de contacto estáticas, base, carcasa exterior (carcasa de hierro) y cables resistentes a altas temperaturas. El principio de generación de calor después de pasar corriente y deformación a diferentes temperaturas. Debido a los diferentes coeficientes de expansión térmica de las dos aleaciones diferentes, la aleación tiende a doblarse en una dirección, y los contactos se van, y la electricidad se corta.
Cuando la temperatura cae a la temperatura restablecida, el contacto se cierra automáticamente y vuelve a la operación normal. La velocidad de flexión es proporcional a la corriente que pasa, protegiendo así el equipo eléctrico.
estructura del producto:
1. cáscara de hierro
2. capa de aislamiento
3, lug
4, junta
5, base
6, contacto móvil
7, contacto móvil
8, bimetálico
9, sellador,
10, plomo
Ámbito de aplicación: Este producto es adecuado para todo tipo de motores, cocinas de inducción, calentadores manuales, aspiradoras, máquinas de leche de leche, balastos, motores de lavadoras, motores de ventiladores de aire acondicionado, transformadores, balastos, cocinas de inducción, correas de calentamiento eléctricas, ventiladores de extracción de bombas de agua, baterías , eléctrico Varios productos de calefacción eléctrica, como herramientas.
Ventajas del producto:
Dimensiones:
KSD9700A 18.5 * 7 * 3.5 mm (caja de plástico resistente a altas temperaturas PBT, mismo tamaño que el SEKI ST-22 coreano)
KSD9700A-1 20 mm * 7.6 mm * 4 mm (caja de plástico PBT de alta temperatura)
KSD9700B 20 mm * 7.4 mm * 3.8 mm (caja de metal)
KSD9700C Cable de 20 mm * 8.5 mm * 5 mm (carcasa de cerámica): cable de PVC o cable de silicona de alta temperatura.
