Principio de funcionamiento y diseno de circuito del controlador de termostato ajustable

Hace frío y la manta eléctrica en casa no tiene una función de temperatura constante. No se puede ajustar, y no es conveniente ni confiable controlar manualmente la temperatura de la manta eléctrica. Con este fin, el autor hizo un controlador de termostato ajustable con manta de calefacción eléctrica. La manta eléctrica se puede mantener automáticamente dentro de un cierto rango de temperatura, y el usuario puede establecer el rango de temperatura más adecuado para el usuario. Cuando la temperatura es inferior a la temperatura límite inferior establecida, la manta eléctrica se calienta automáticamente, y cuando la temperatura es superior a la temperatura de la línea superior establecida, la alimentación se desconecta automáticamente, logrando así el propósito de la temperatura constante automática.

1, el principio de funcionamiento
El circuito se muestra en el dibujo. La fuente de alimentación AC220v se reduce por R1 y C1, se rectifica VD1 ~ VD4, se filtra C2 y luego se regula por VT1, R2, DW1, C4 a DC12V, y se suministra por VT2, RP1, RP2, R4, R5, RT , C5, etc. El oscilador de relajación está configurado para proporcionar un impulso de activación para el electrodo de control del triac VS, y el RP1 recibe un voltaje (temperatura ajustada), y el valor de resistencia determina la temperatura; El termistor RT (coeficiente de temperatura negativo) se utiliza para detectar la temperatura. Cuando la alimentación está encendida, la temperatura de la manta eléctrica es baja, la resistencia de RT es grande, el potencial del punto A es alto, la constante de tiempo de carga de C5 se vuelve más pequeña y VT2 oscila por adelantado, de modo que el ángulo de conducción del tiristor VS está avanzado, y la corriente que fluye a través de la manta eléctrica es grande. Haga que alcance la temperatura predeterminada lo antes posible. Cuando la temperatura de la manta eléctrica aumenta, el valor de resistencia de RT se reduce, el potencial en el punto A disminuye, la corriente que fluye a través de la manta eléctrica disminuye y la temperatura disminuye gradualmente, logrando así una temperatura constante automática.

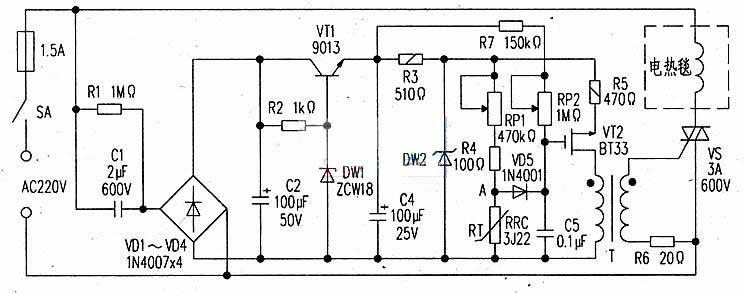

Diagrama de circuito del controlador de termostato ajustable

En el dibujo, el transformador de aislamiento de pulso T adopta un anillo magnético de ferrita suave, como MX2000-6000, y un diámetro interno de 11 mm a 18 mm, y el primario y secundario están enrollados con un esmalte de φ0.19 mm. Los parámetros restantes del componente son los que se muestran en el dibujo y no tienen requisitos especiales.

2, depuración
Los componentes se sueldan como se muestra en el dibujo y se pueden depurar después de la verificación. Durante la depuración, primero ajuste la resistencia de R2 para que la corriente que fluye a través de DW1 sea de aproximadamente 10 mA. En este momento, el voltaje a través del condensador C4 es de 12V. El RT se extrae con un cable delgado y resistente a la temperatura y se oculta en la parte adecuada de la manta eléctrica. (tenga en cuenta el aislamiento entre las patas del RT y el aislamiento entre el RT y el cable calefactor, y preste atención a la protección del RT). Solo P2 se ajustará al valor mínimo. Ajuste el potenciómetro RP1 y coopere con el termómetro de mercurio para medir la posición del RP1 cuando la manta eléctrica esté entre 36 ° C y 42 ° C. Luego, de acuerdo con la necesidad de controlar la sensibilidad, ajuste RP2 a la posición adecuada.

Al instalar, retire el interruptor de alimentación de la manta eléctrica, fije la placa de circuito ajustada en una pequeña caja de plástico y fije el RP1 en una pequeña caja de plástico.
