Principio de funcionamiento de la protección contra sobrecalentamiento del compresor y el interruptor protector del interruptor

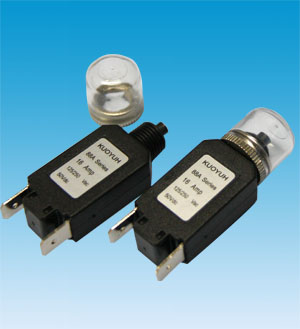

Principio de funcionamiento y clasificación del interruptor protector del interruptor. El interruptor protector del interruptor del compresor del aire acondicionado es generalmente un protector bimetálico de tipo salto.
El circuito consta de un cable calefactor, una lámina bimetálica y dos contactos estáticos, que están conectados en serie en el circuito del compresor. Cuando la corriente en el circuito es demasiado grande, el cable calefactor se calienta y el bimetal en forma de plato se hornea. Cuando el bimetal se calienta, se arqueará en la dirección opuesta, rompiendo así los contactos; Cuando la temperatura de la carcasa del compresor o el motor es demasiado alta, incluso si la corriente de trabajo es normal y el cable calefactor genera poco calor, el bimetal se deformará y doblará hacia arriba, separándose de los dos contactos estáticos y cortando el circuito. Este protector se puede restablecer automáticamente y tiene la doble función de protección de sobrecorriente y aumento de temperatura.
Según los diferentes métodos de instalación, se puede dividir en dos tipos: externo e interno:
(1) Protector externo:
Se instala en el terminal sellado de la carcasa del compresor y se cierra a la cubierta para detectar la temperatura de la carcasa del compresor. Debido a que hay un proceso de conducción y convección desde el calentamiento del motor hasta el calentamiento de la carcasa, y otro proceso desde el calentamiento de la carcasa hasta la acción del protector, la precisión y confiabilidad de este método de protección son relativamente pobres. Pero debido a su fabricación simple, se puede usar el mismo bimetal para hacer diferentes protectores ajustando la altura del tornillo. Además, es conveniente instalar y mantener, y tiene un bajo costo, por lo que generalmente se aplica a compresores de aire acondicionado domésticos de baja potencia.
(2) Protector incorporado:
Dividido en tipo de conexión y conexión, atar es proteger el protector con la bobina del motor, detectar directamente el cambio de temperatura de la bobina, la respuesta es rápida y precisa; El tipo de enchufe es para conectar el protector al terminal sellado y usar la conducción de calor del refrigerante para detectar la temperatura anormal del motor. La protección es más precisa cuando el refrigerante no tiene fugas. Sin embargo, una vez que el refrigerante tiene fugas, el rendimiento de la protección es deficiente.
En resumen, el protector incorporado es más sensible, más preciso, más confiable y más aplicable a la detección de temperatura del motor que el tipo externo (se puede usar el compresor de aire acondicionado general).
El circuito consta de un cable calefactor, una lámina bimetálica y dos contactos estáticos, que están conectados en serie en el circuito del compresor. Cuando la corriente en el circuito es demasiado grande, el cable calefactor se calienta y el bimetal en forma de plato se hornea. Cuando el bimetal se calienta, se arqueará en la dirección opuesta, rompiendo así los contactos; Cuando la temperatura de la carcasa del compresor o el motor es demasiado alta, incluso si la corriente de trabajo es normal y el cable calefactor genera poco calor, el bimetal se deformará y doblará hacia arriba, separándose de los dos contactos estáticos y cortando el circuito. Este protector se puede restablecer automáticamente y tiene la doble función de protección de sobrecorriente y aumento de temperatura.
Según los diferentes métodos de instalación, se puede dividir en dos tipos: externo e interno:
(1) Protector externo:
Se instala en el terminal sellado de la carcasa del compresor y se cierra a la cubierta para detectar la temperatura de la carcasa del compresor. Debido a que hay un proceso de conducción y convección desde el calentamiento del motor hasta el calentamiento de la carcasa, y otro proceso desde el calentamiento de la carcasa hasta la acción del protector, la precisión y confiabilidad de este método de protección son relativamente pobres. Pero debido a su fabricación simple, se puede usar el mismo bimetal para hacer diferentes protectores ajustando la altura del tornillo. Además, es conveniente instalar y mantener, y tiene un bajo costo, por lo que generalmente se aplica a compresores de aire acondicionado domésticos de baja potencia.
(2) Protector incorporado:
Dividido en tipo de conexión y conexión, atar es proteger el protector con la bobina del motor, detectar directamente el cambio de temperatura de la bobina, la respuesta es rápida y precisa; El tipo de enchufe es para conectar el protector al terminal sellado y usar la conducción de calor del refrigerante para detectar la temperatura anormal del motor. La protección es más precisa cuando el refrigerante no tiene fugas. Sin embargo, una vez que el refrigerante tiene fugas, el rendimiento de la protección es deficiente.
En resumen, el protector incorporado es más sensible, más preciso, más confiable y más aplicable a la detección de temperatura del motor que el tipo externo (se puede usar el compresor de aire acondicionado general).
3) El protector de sobrecarga no puede proteger cuando hay demasiado refrigerante. Las medidas de protección de alto voltaje, como los interruptores de alto voltaje, deben usarse en el sistema para evitar daños excesivos al refrigerante en el compresor.
4) El protector de sobrecarga no puede proteger bajo una alta relación de compresión. Se deben proporcionar medidas de protección de baja presión para proteger el compresor.
4) El protector de sobrecarga no puede proteger bajo una alta relación de compresión. Se deben proporcionar medidas de protección de baja presión para proteger el compresor.
