Motorwärmeschutz
Motor ist eine sehr breite Palette von mechanischen und elektrischen Geräten, die in allen Lebensbereichen häufig eingesetzt werden. Wenn Sie keine Schutzmaßnahmen am Motor treffen, kann dies zu einem Sicherheitsunfall führen. Bei Verwendung von motorgetriebenen elektrischen Gefahren besteht die Gefahr eines Stromschlags und einer Brandgefahr.
Was ist der Motorwärmeschutz?
Motor Wärmeschutz ist ein Bimetall-Überhitzungsschutz, ist die Wärmeschutzvorrichtung für den normalen Betrieb des Motors. In Ya Xun, um ein umfassendes Spektrum an Motorwärmeschutz bereitzustellen, wie z. B.: Gleichstrom, einphasiger, dreiphasiger Niederspannungsmotor, Hochspannungsmotor.
Es gibt viele Gründe für eine Überhitzung des Motors, z. B. Überlastung des Betriebs, nicht geeignete Auswahl, Kühlungsfehler, mangelnde Überwachung und notwendige Wartung, die zu einer vorzeitigen Alterung der Isolierung führen.
Die Lebensdauer des Wicklungsisolationsmaterials hängt von seiner Betriebstemperatur ab. Wenn die Temperatur zu hoch ist, beschleunigt das Isolationsmaterial die Alterung, so dass eine signifikante Verringerung der Isolationsleistung die Lebensdauer des Motors erheblich verkürzt, selbst die Gefahr eines Brandes und eines Stromschlags. Daher dient der Zweck des Motorüberhitzungsschutzes hauptsächlich der Konstruktion, Herstellung, Installation und Anwendung von Motorschutzmaßnahmen. Wenn der Motor unter bestimmten Last- und Wärmeableitungsbedingungen betrieben wird, überschreitet die Wicklungstemperatur nicht den zulässigen Wert der Norm.
Beispiel - Dreiphasen-Motorüberhitzungsschutz (6AP, 3MP, 5AP, 2MP, 17AM, 8AM)
Dreiphasenmotor-Wärmeschutz. Sein Vorteil ist, dass es eine Doppelfunktion von Stromüberlastschutz und Wärmeschutz hat.
Wenn die Stromüberlastung der Motorwicklungsspule (groß) den Motorstrom um ein Vielfaches überschreitet, kann die Wärmeschutzvorrichtung den Stromkreis automatisch trennen und so die Motorsicherheit schützen.
17.00 Uhr, 6AP hat eine Motorüberlastung, Phasenmangel, Stillstand und andere Schaltkreise spielen eine schützende Rolle. Die Methode kann auf jeden Anschluss von Drehstrommotoren, Tauchpumpen usw. angewendet werden. Trennen Sie den Stromkreis automatisch innerhalb von 4 bis 10 Sekunden.
Der Wärmeschutz kann in den Motor eingebaut werden, kann auch außerhalb des Motors eingebaut werden, kann auch auf allen Maschinenbedienfeldern eingebaut werden. Kann sogar an der Wand der Stromverteilungsplatine installiert werden. Es kann das Thermorelais und das Wechselstromschütz ersetzen, die in Verbindung mit der Motorschutzvorrichtung verwendet werden.
Eigenschaften
1. Breites Spektrum von Anwendungen;
2. Präzision des strukturellen Entwurfs;
3. Kann auch die Temperatur und den Strom erfassen;
4. schnell und genau handeln;
5. Die Zertifizierung ist abgeschlossen: UL-Zertifizierung, CUL-Zertifizierung, VDE-Zertifizierung, RoHS-Zertifizierung;
6. Funktion: Single-Hop-Eigenschaften, die Temperatur erreicht den automatischen Trennkreis;
7. Genauigkeit der Aktionstemperatur ± 2 ± 3 ± ± 5;
8. kann Aktion ≥ 10000 mal wiederholt werden;
9. Kleine Größe
10. Bimetallblech mit schnellen Auslöseeigenschaften (Schnappvorgang 10n)
11. Mit dem Induktionsstrom und der Temperatur und der Leistung der Aktion
12. Unterstützen Sie einen weiten Leistungsbereich: 0,55 kW - 75 kW (5A - 150A)
Produktstruktur und Größe

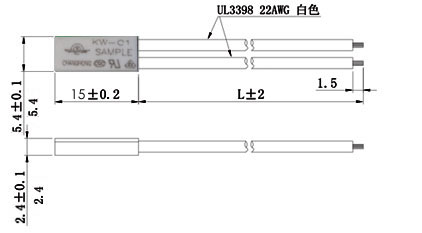

1> Minimaler Motorwärmeschutz (TB02)
Temperaturkopfgröße: 1, PBT-Schale 15 * 5,4 * 2,4 mm; 2, Metallhülle: 11,5 * 5 * 2,4 mm
Elektronische Spezifikationen:
● 2,5 A / 250 V AC
● 5A / 120 V AC
● 10A / 12V AC
● 5A / 24V AC
Betriebstemperatur: 30 ~ 155 ° C.
Genauigkeit: ± 5, ± 3
Innenwiderstand: weniger als 25 mΩ

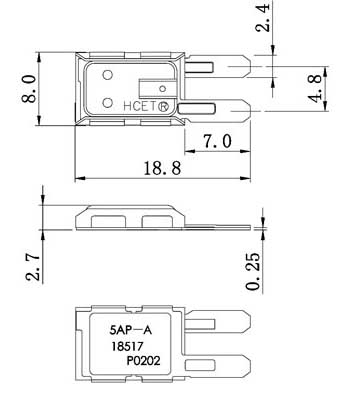

2> aktueller Temperaturschutz-Doppelschutz-Motorschutz (Produktmodelle sind: 6AP, 3MP, 5AP, 2MP, 18 Uhr)
Elektronische Spezifikationen:
● 30 Ampere / 15 Volt Gleichstrom
● 15 Ampere / 30 Volt Gleichstrom
● 25 Ampere / 250 Volt Wechselstrom
● 35 Ampere / 125 Volt Wechselstrom
Technische Parameter:
● Betriebstemperaturbereich: 50 ℃ - 180 ℃, nach kundenspezifischen Anforderungen im Rahmen von jeder Temperatur.
● Temperaturtoleranz: ± 5 ° C, ± 3 ° C.
● Wählen Sie diese Option, um den Überlaststrom-Auslösebereich zu steuern: 1A-35A
● Auslösezeit: 3S-8S (Spezial kann angepasst werden)
Gehäuse: PBT
Beweglicher Kontakt: Silber- und Kupferlegierung
Beweglicher Kontakt: SPCC
Temperaturfilm: Bimetall
Fester Sitz: PBT
Statischer Kontakt: Silber- und Kupferlegierung
Draht: Strahlungsleitung
Auswahlkriterien für motorische Wärmeschutzvorrichtungen
1, die Motorparameter: Verstehen Sie zuerst die Motorspezifikationen, Funktionsmerkmale, Schutzart, Nennspannung, Nennstrom, Nennleistung, Leistungsfrequenz, Isolationsniveau. Diese Parameter können dem Benutzer grundsätzlich die richtige Wahl des Schutzes geben, sofern eine Referenz vorhanden ist.
2, Umgebungsbedingungen: bezieht sich hauptsächlich auf Raumtemperatur, hohe Temperatur, alpine, Korrosion, Vibration, Sand, Höhe, elektromagnetische Verschmutzung.
3, Motorgebrauch: Wie Lüfter, Pumpen, Luftkompressoren, Drehmaschinen, Pumpeinheiten und andere unterschiedliche mechanische Lasteigenschaften.
4, Steuermodus: Der Steuermodus verfügt über manuelle, automatische, lokale Steuerung, Fernbedienung, Standalone-Betrieb, zentrale Steuerung von Produktionslinien und so weiter.
5. Andere Bereiche: Kundenbetreuungsmanagement der Produktion vor Ort, abnormales Herunterfahren der Schwere der Auswirkungen auf die Produktion und so weiter.
Es gibt viele Faktoren, die mit der Wahl des Wärmeschutzes zusammenhängen, wie z. B. Installationsort, Stromversorgung, Stromverteilungssystem; Erwägen Sie auch den Kauf eines neuen Motorkonfigurationsschutzes, eines Motorschutzes oder eines Upgrades oder um den Schutz vor Unfällen und anderen Motoren zu verbessern. Aber auch die Schwierigkeit des Motorschutzes zu berücksichtigen und die Auswirkungen des Produktionsgrades zu ändern; Entsprechend den tatsächlichen Arbeitsbedingungen der Szene ist der Schutz der Auswahl und Einstellung zu berücksichtigen.
Wenn Sie sich für einen Wärmeschutz für den Motor entscheiden, wenden Sie sich bitte an unser professionelles Team. Es gibt Ihnen den praktischsten und günstigsten Preis für das Produkt, damit Ihre Produkte schnell in die Marktbedingungen eintreten können.
Motor ist eine sehr breite Palette von mechanischen und elektrischen Geräten, die in allen Lebensbereichen häufig eingesetzt werden. Wenn Sie keine Schutzmaßnahmen am Motor treffen, kann dies zu einem Sicherheitsunfall führen. Bei Verwendung von motorgetriebenen elektrischen Gefahren besteht die Gefahr eines Stromschlags und einer Brandgefahr.
Was ist der Motorwärmeschutz?
Motor Wärmeschutz ist ein Bimetall-Überhitzungsschutz, ist die Wärmeschutzvorrichtung für den normalen Betrieb des Motors. In Ya Xun, um ein umfassendes Spektrum an Motorwärmeschutz bereitzustellen, wie z. B.: Gleichstrom, einphasiger, dreiphasiger Niederspannungsmotor, Hochspannungsmotor.
Es gibt viele Gründe für eine Überhitzung des Motors, z. B. Überlastung des Betriebs, nicht geeignete Auswahl, Kühlungsfehler, mangelnde Überwachung und notwendige Wartung, die zu einer vorzeitigen Alterung der Isolierung führen.
Es gibt viele Gründe für eine Überhitzung des Motors, z. B. Überlastung des Betriebs, nicht geeignete Auswahl, Kühlungsfehler, mangelnde Überwachung und notwendige Wartung, die zu einer vorzeitigen Alterung der Isolierung führen.
Der Motor in der Laufzeit wird die Verluste erzeugen, diese Verluste der einerseits die Effizienz des Motors, andererseits der Verlust verwandelt mich in eine Motorerwärmung zu reduzieren, so dass die Motortemperatur ansteigt Wicklung.
Der Motor in der Laufzeit wird die Verluste erzeugen, diese Verluste der einerseits die Effizienz des Motors, andererseits der Verlust verwandelt mich in eine Motorerwärmung zu reduzieren, so dass die Motortemperatur ansteigt Wicklung.
Die Lebensdauer des Wicklungsisolationsmaterials hängt von seiner Betriebstemperatur ab. Wenn die Temperatur zu hoch ist, beschleunigt das Isolationsmaterial die Alterung, so dass eine signifikante Verringerung der Isolationsleistung die Lebensdauer des Motors erheblich verkürzt, selbst die Gefahr eines Brandes und eines Stromschlags. Daher dient der Zweck des Motorüberhitzungsschutzes hauptsächlich der Konstruktion, Herstellung, Installation und Anwendung von Motorschutzmaßnahmen. Wenn der Motor unter bestimmten Last- und Wärmeableitungsbedingungen betrieben wird, überschreitet die Wicklungstemperatur nicht den zulässigen Wert der Norm.
Beispiel - Dreiphasen-Motorüberhitzungsschutz (6AP, 3MP, 5AP, 2MP, 17AM, 8AM)
Dreiphasenmotor-Wärmeschutz. Sein Vorteil ist, dass es eine Doppelfunktion von Stromüberlastschutz und Wärmeschutz hat.
Wenn die Stromüberlastung der Motorwicklungsspule (groß) den Motorstrom um ein Vielfaches überschreitet, kann die Wärmeschutzvorrichtung den Stromkreis automatisch trennen und so die Motorsicherheit schützen.
17.00 Uhr, 6AP hat eine Motorüberlastung, Phasenmangel, Stillstand und andere Schaltkreise spielen eine schützende Rolle. Die Methode kann auf jeden Anschluss von Drehstrommotoren, Tauchpumpen usw. angewendet werden. Trennen Sie den Stromkreis automatisch innerhalb von 4 bis 10 Sekunden.
Der Wärmeschutz kann in den Motor eingebaut werden, kann auch außerhalb des Motors eingebaut werden, kann auch auf allen Maschinenbedienfeldern eingebaut werden. Kann sogar an der Wand der Stromverteilungsplatine installiert werden. Es kann das Thermorelais und das Wechselstromschütz ersetzen, die in Verbindung mit der Motorschutzvorrichtung verwendet werden.
Der YaXun-Wärmeschutz kann in Umgebungen mit hoher Umweltverschmutzung verwendet werden (Dies liegt daran, dass das Wechselstromschütz nicht vollständig geschlossen ist und seine Silberkontakte in stark verschmutzten Umgebungen besonders anfällig für Beschädigungen sind, sodass Wechselstromschütze in stark verschmutzten Umgebungen nicht verwendet werden können). Mit Energieeinsparung, handlungsempfindlich, zuverlässig, erschwinglich und so weiter. Einfach zu bedienen und zu installieren, gibt es offensichtliche wirtschaftliche und soziale Vorteile. Heute gibt es kein Wärmeschutzgerät mehr, das in der Gerätesteuerplatine installiert werden kann, und es kann eine an der Wand montierte Verteilerplatine sein. Dies ist der patentierte Produkt-Wärmeschutzvorteil von Ya Xun.
Dieser Wärmeschutz bietet ein breites Anwendungsspektrum. Unterstützungsleistung: 0,55 kW - 75 kW (5A - 150A)
Versorgungsspannung: 220V / 380V
Temperaturbereich: 40 Grad - 150 Grad
Dieser Wärmeschutz bietet ein breites Anwendungsspektrum. Unterstützungsleistung: 0,55 kW - 75 kW (5A - 150A)
Versorgungsspannung: 220V / 380V
Temperaturbereich: 40 Grad - 150 Grad
Eigenschaften
1. Breites Spektrum von Anwendungen;
2. Präzision des strukturellen Entwurfs;
3. Kann auch die Temperatur und den Strom erfassen;
4. schnell und genau handeln;
5. Die Zertifizierung ist abgeschlossen: UL-Zertifizierung, CUL-Zertifizierung, VDE-Zertifizierung, RoHS-Zertifizierung;
6. Funktion: Single-Hop-Eigenschaften, die Temperatur erreicht den automatischen Trennkreis;
7. Genauigkeit der Aktionstemperatur ± 2 ± 3 ± ± 5;
8. kann Aktion ≥ 10000 mal wiederholt werden;
9. Kleine Größe
10. Bimetallblech mit schnellen Auslöseeigenschaften (Schnappvorgang 10n)
11. Mit dem Induktionsstrom und der Temperatur und der Leistung der Aktion
12. Unterstützen Sie einen weiten Leistungsbereich: 0,55 kW - 75 kW (5A - 150A)
Produktstruktur und Größe1> Minimaler Motorwärmeschutz (TB02)
Temperaturkopfgröße: 1, PBT-Schale 15 * 5,4 * 2,4 mm; 2, Metallhülle: 11,5 * 5 * 2,4 mm
Elektronische Spezifikationen:
● 2,5 A / 250 V AC
● 5A / 120 V AC
● 10A / 12V AC
● 5A / 24V AC
Betriebstemperatur: 30 ~ 155 ° C.
Genauigkeit: ± 5, ± 3
Innenwiderstand: weniger als 25 mΩ
2> aktueller Temperaturschutz-Doppelschutz-Motorschutz (Produktmodelle sind: 6AP, 3MP, 5AP, 2MP, 18 Uhr)
Elektronische Spezifikationen:
● 30 Ampere / 15 Volt Gleichstrom
● 15 Ampere / 30 Volt Gleichstrom
● 25 Ampere / 250 Volt Wechselstrom
● 35 Ampere / 125 Volt Wechselstrom
Technische Parameter:
● Betriebstemperaturbereich: 50 ℃ - 180 ℃, nach kundenspezifischen Anforderungen im Rahmen von jeder Temperatur.
● Temperaturtoleranz: ± 5 ° C, ± 3 ° C.
● Wählen Sie diese Option, um den Überlaststrom-Auslösebereich zu steuern: 1A-35A
● Auslösezeit: 3S-8S (Spezial kann angepasst werden)

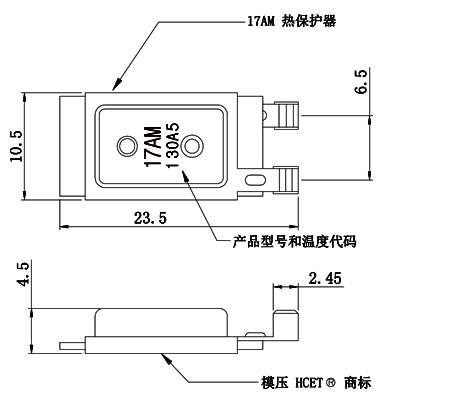

3> 17am Motorwärmeschutz
Der Schutz der Serie 17AM ist eine Art Übertemperatur-, Überstromschutz, seine geringe Größe, große Kontaktkapazität und schnelle Sprungwirkung, der hauptsächlich in Motoren, Lampen und Übergeräten mit Übertemperaturschutz für kleine Geräte verwendet wird.
Elektronische Spezifikationen:
20 Ampere / 16 Volt Gleichstrom
10 Ampere / 250 Volt Gleichstrom
20 Ampere / 125 Volt Gleichstrom
Technische Parameter:
Verwenden Sie einen Temperaturbereich von 50 ℃ -180 ℃ gemäß den Kundenanforderungen im Rahmen einer beliebigen Temperatur
Temperaturtoleranz: ± 3 ° C, ± 5 ° C, zwei Arten von Toleranz, die der Kunde wählen kann, normalerweise ± 5 ° C.

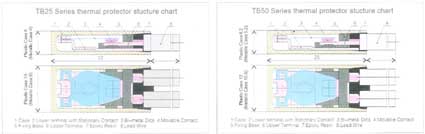

4> Wärmeschutz für Hochleistungsmotoren (TB25, TB50)
TB25 Elektrische Daten:
AC250V / 25A 10.000 Zyklen
TB25-BB5D Formgehäuse Größe: 22 mm × 10 mm × 5,0 mm
TB25-BB1D Eisenschalengröße: 22 mm × 9,0 mm × 4,0 mm
Der Schutz der Serie 17AM ist eine Art Übertemperatur-, Überstromschutz, seine geringe Größe, große Kontaktkapazität und schnelle Sprungwirkung, der hauptsächlich in Motoren, Lampen und Übergeräten mit Übertemperaturschutz für kleine Geräte verwendet wird.
Elektronische Spezifikationen:
20 Ampere / 16 Volt Gleichstrom
10 Ampere / 250 Volt Gleichstrom
20 Ampere / 125 Volt Gleichstrom
Technische Parameter:
Verwenden Sie einen Temperaturbereich von 50 ℃ -180 ℃ gemäß den Kundenanforderungen im Rahmen einer beliebigen Temperatur
Temperaturtoleranz: ± 3 ° C, ± 5 ° C, zwei Arten von Toleranz, die der Kunde wählen kann, normalerweise ± 5 ° C.
4> Wärmeschutz für Hochleistungsmotoren (TB25, TB50)
TB25 Elektrische Daten:
AC250V / 25A 10.000 Zyklen
TB25-BB5D Formgehäuse Größe: 22 mm × 10 mm × 5,0 mm
TB25-BB1D Eisenschalengröße: 22 mm × 9,0 mm × 4,0 mm
TB50 Elektrische Daten:
AC250V / 50A 10.000 Zyklen
TB50-BB5D Formgehäuse Größe: 25 mm × 10,6 mm × 5,2 mm
TB50-BB1D Eisenschalengröße: 25 mm × 12,0 mm × 6,2 mm
● Betriebstemperaturbereich: 30 180 - 180 ℃, je nach Kundenwunsch im Rahmen einer beliebigen Temperatur.
● Temperaturtoleranz: ± 3 ° C, ± 5 ° C, ± 8 ° C.
● Wählen Sie diese Option, um den Überlaststrom-Auslösebereich zu steuern: 1A-50A
● Auslösezeit: 3S-8S (Spezial kann angepasst werden)
Zusammensetzung Teile und Montagezeichnungen
AC250V / 50A 10.000 Zyklen
TB50-BB5D Formgehäuse Größe: 25 mm × 10,6 mm × 5,2 mm
TB50-BB1D Eisenschalengröße: 25 mm × 12,0 mm × 6,2 mm
● Betriebstemperaturbereich: 30 180 - 180 ℃, je nach Kundenwunsch im Rahmen einer beliebigen Temperatur.
● Temperaturtoleranz: ± 3 ° C, ± 5 ° C, ± 8 ° C.
● Wählen Sie diese Option, um den Überlaststrom-Auslösebereich zu steuern: 1A-50A
● Auslösezeit: 3S-8S (Spezial kann angepasst werden)
Zusammensetzung Teile und Montagezeichnungen
Gehäuse: PBT
Beweglicher Kontakt: Silber- und Kupferlegierung
Beweglicher Kontakt: SPCC
Temperaturfilm: Bimetall
Fester Sitz: PBT
Statischer Kontakt: Silber- und Kupferlegierung
Draht: Strahlungsleitung
Auswahlkriterien für motorische Wärmeschutzvorrichtungen
1, die Motorparameter: Verstehen Sie zuerst die Motorspezifikationen, Funktionsmerkmale, Schutzart, Nennspannung, Nennstrom, Nennleistung, Leistungsfrequenz, Isolationsniveau. Diese Parameter können dem Benutzer grundsätzlich die richtige Wahl des Schutzes geben, sofern eine Referenz vorhanden ist.
2, Umgebungsbedingungen: bezieht sich hauptsächlich auf Raumtemperatur, hohe Temperatur, alpine, Korrosion, Vibration, Sand, Höhe, elektromagnetische Verschmutzung.
3, Motorgebrauch: Wie Lüfter, Pumpen, Luftkompressoren, Drehmaschinen, Pumpeinheiten und andere unterschiedliche mechanische Lasteigenschaften.
4, Steuermodus: Der Steuermodus verfügt über manuelle, automatische, lokale Steuerung, Fernbedienung, Standalone-Betrieb, zentrale Steuerung von Produktionslinien und so weiter.
5. Andere Bereiche: Kundenbetreuungsmanagement der Produktion vor Ort, abnormales Herunterfahren der Schwere der Auswirkungen auf die Produktion und so weiter.
Es gibt viele Faktoren, die mit der Wahl des Wärmeschutzes zusammenhängen, wie z. B. Installationsort, Stromversorgung, Stromverteilungssystem; Erwägen Sie auch den Kauf eines neuen Motorkonfigurationsschutzes, eines Motorschutzes oder eines Upgrades oder um den Schutz vor Unfällen und anderen Motoren zu verbessern. Aber auch die Schwierigkeit des Motorschutzes zu berücksichtigen und die Auswirkungen des Produktionsgrades zu ändern; Entsprechend den tatsächlichen Arbeitsbedingungen der Szene ist der Schutz der Auswahl und Einstellung zu berücksichtigen.
Wenn Sie sich für einen Wärmeschutz für den Motor entscheiden, wenden Sie sich bitte an unser professionelles Team. Es gibt Ihnen den praktischsten und günstigsten Preis für das Produkt, damit Ihre Produkte schnell in die Marktbedingungen eintreten können.
