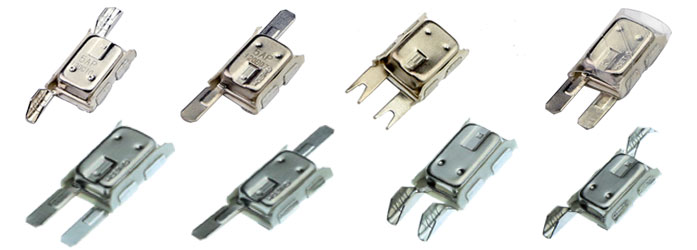

Motor Thermoschutzschalter Arbeitsprozess
Häufige Motorfehler: Verstopfen bei Raumtemperatur, Verstopfen bei niedriger Temperatur (-30 ° C), Verstopfen bei hoher Temperatur (+ 85 ° C), Überlastbedingungen. Der Wärmeschutz hat eine andere Arbeitsweise für Motorfehler.
1, thermischer Schutz beim Verstopfen bei Raumtemperatur:
A. Die Motorausgangswelle ist verstopft. Legen Sie eine niedrige Spannung von 13,5 V ± 0,2 V an den Motor an. Thermostat zum ersten Mal von geschlossen bis ausgeschaltet ≧ 2s, Die erste Pause bis zur Schließzeit ≦ 20s.
B. die Motorabtriebswelle aufstecken. Die Motor Hochgeschwindigkeitsseite der Anwendung von 13 ± 5 V 0 2V Spannung 3 Stunden Thermostat zum ersten Mal zur Ausschaltzeit ≧ 2s geschlossen, die erste Pause bis zur Schließzeit ≦ 20s.
C. Die Motorausgangswelle verstopft. Die Motor-Niedrigdrehzahlseite der Anwendung von 16. 0V ± 0. 2V Spannung, Der Thermostat zuerst von der geschlossenen bis zur Ausschaltzeit ≦ 15s, Die erste Unterbrechung bis zur Schließzeit ≦ 45s.
D. Die Motorausgangswelle verstopft. Auf der Motorhochgeschwindigkeitsseite der Anwendung von 16. 0V ± 0. 2V Spannung, Der Thermostat zuerst von der geschlossenen bis zur Ausschaltzeit ≦ 15s, Die erste Pause bis zur Schließzeit ≦ 45s.
2, Wärmeschutz zum Verstopfen bei niedriger Temperatur (-30 ° C):
Stellen Sie den Motor mindestens 2 Stunden lang in die Umgebungsbox mit -30 ° C, wobei die Motorausgangswelle verstopft ist. Auf der Niedrigdrehzahlseite des Motors werden 11,0 V ± 0,2 V Spannung 3 Stunden angelegt. Jedes Mal, wenn der Thermostat von der Pausenzeit </ = 5 Minuten geschlossen wird, jedes Mal von der Pause bis zu den geschlossenen ≧ 5s.
3, Hochtemperatur (+85 ℃) verstopfender Wärmeschutz:
Stellen Sie den Motor mindestens 2 Stunden lang in eine Umgebungsbox mit + 85 ° C, wobei die Motorausgangswelle verstopft ist. Die Motorhochgeschwindigkeitsseite der Anwendung von 13. 5V ± 0. 2V Spannung 3 Stunden, jedes Mal, wenn der Thermostat von der Öffnungszeit ≧ 2s geschlossen wird, jedes Mal von aus bis geschlossen ≦ 2min.
4, Überlastbedingungen Wärmeschutz:
A. Bei Raumtemperatur auf der Hochgeschwindigkeitsseite des Motors 13,5 V ± 0,2 V Spannung anlegen und ein 5 Nm-Moment an die Wellenwelle anlegen. Der Thermostat sollte innerhalb von 20 Minuten keine Wirkung haben.
B. Legen Sie bei Raumtemperatur eine niedrige Spannung von 13,5 V ± 0,2 V an den Motor an und legen Sie ein 5 Nm-Moment an die Wellenwelle an. Der Thermostat 40 Minuten sollte keine Wirkung haben.
No. Temperatur Stromspannung Geschwindigkeit Bedingung Freizeit Geschlossene Zeit
1 Zimmertemperatur 13.5V low Einstecken ≧ 2s ≦ 20s
2 Zimmertemperatur 13.5V high Einstecken ≧ 2s ≦ 20s
3 Zimmertemperatur 16.0V low Einstecken ≦ 15s ≦ 45s
4 Zimmertemperatur 16.0V high Einstecken ≦ 15s ≦ 45s
5 -30 ℃ 11.0V low Einstecken ≦ 5min ≧ 5s
6 + 85 ℃ 13.5V high Einstecken ≧ 2s ≦ 2min
7 Zimmertemperatur 13.5V high 5 N.m ≧ 20min
8 Zimmertemperatur 13.5V low 5 N.m ≧ 40min
