Minimum Bimetall-Temperatur Steuerschalter GroeSSe und Parameter
Minimale Größe und Parameter des Bimetall-Temperaturregelung Schalters
Chinas Lithiumbatterien werden häufig in Mobiltelefonen, Laptops, Elektrofahrrädern, Elektrofahrzeugen, Elektrowerkzeugen, Digitalkameras und vielen anderen nachgelagerten Bereichen eingesetzt. Die Stromspeicherkapazität des Lithiumbatteriebedarfs betrug nur etwa 2%, während sie bei Mobiltelefonen und Notebooks 38% bzw. 24% ausmachte. Der Überhitzungsschutz von Lithiumbatterien wird ebenfalls immer wichtiger. Der Strom und die Spannung dieser Lithiumbatterie sind relativ gering. Um den Wärmeschutz dieser Lithiumbatterien zu erleichtern, schaltet der kleine Bimetall-Temperaturschalter schnell ein.
Der aktuelle Schalter für die minimale Temperaturregelung ist ein quadratischer Wärmeschutz. Die Produktmodelle sind die Serien TB02, KW und die Standardproduktgröße: Länge * Breite * Dicke (11,5 * 5,0 * 2,4) mm, Bleilänge kann nach Kundenwunsch angepasst werden. Dongguan Yaxun Tiefsttemperatur Steuerschalter hat zwei Arten von Shell:
Formgehäuse Größe: Länge 15 * Breite 5. 4 * Höhe 2.4
Stahlgehäuse Größe: Länge 11,5 * Breite 5,0 * Höhe 2,4
Leistung
3. 1 Nennstrom
4A / DC12V, 3A / DC24V, 3A / AC115V, 2A / AC250V
3. 2 Trenntemperatur: 30 155 ~ 155 ℃ Temperatur 20 ℃ ~ 110 ℃ zurücksetzen (siehe Zeichnung).
3. 3 Zugversuch: Das Bleiende des Produkts sollte einer Spannung von mindestens 20 N standhalten können. Der Draht ist gebrochen und herausgerutscht.
3. 4 Isolationsspannung: a. Produkte in der Trennung zwischen dem Kabel sollten AC660V standhalten können, das 1 Minute ohne Überschlag-Überschlag-Phänomen dauerte.
B. Produktleitung und Isolationsschale können AC1800V, Lasted 1S ohne Überschlag-Überschlag-Phänomen standhalten;
3. 5 Isolationswiderstand: Unter normalen Bedingungen liegt der Isolationswiderstand zwischen der Leitung und dem Isoliergehäuse über 100 MΩ. (Verwenden der Tabelle für den DC500V-Megger)
3. 6 Kontaktwiderstand: der Widerstand Produktkontakt sollte als 50mΩ nicht größer sein.
3. 7 Hochtemperaturtest:
A. Das Produkt ist höher als die Nennbetriebstemperatur von 20 ° C Luftumgebung, die 96 Stunden lang aufrechterhalten wird.
B.5 min Die Grenztemperatur beträgt 180 ° C.
4.3.1 normalerweise geschlossener Typ
TB02-BB8D - Produktmodell für geformte Gehäuse TB02-BB1D - Produktmodell für Eisengehäuse
XXX ℃ - Nennbruchtemperatur XXX ℃ - Nennbruchtemperatur
4.3.2 normalerweise offener Typ
TB02-KA8D - Formmodell für geformte Gehäuse TB02-KA1D - Modell für Eisengehäuse
XXX ℃ - Nennbruchtemperatur XXX ℃ - Nennbruchtemperatur
5.Temperature Parametertabelle:
Produktgröße und -struktur:
Technisches Handbuch: <Inspektionsregeln für Ksd9700-Temperaturschalter>
Chinas Lithiumbatterien werden häufig in Mobiltelefonen, Laptops, Elektrofahrrädern, Elektrofahrzeugen, Elektrowerkzeugen, Digitalkameras und vielen anderen nachgelagerten Bereichen eingesetzt. Die Stromspeicherkapazität des Lithiumbatteriebedarfs betrug nur etwa 2%, während sie bei Mobiltelefonen und Notebooks 38% bzw. 24% ausmachte. Der Überhitzungsschutz von Lithiumbatterien wird ebenfalls immer wichtiger. Der Strom und die Spannung dieser Lithiumbatterie sind relativ gering. Um den Wärmeschutz dieser Lithiumbatterien zu erleichtern, schaltet der kleine Bimetall-Temperaturschalter schnell ein.
Der aktuelle Schalter für die minimale Temperaturregelung ist ein quadratischer Wärmeschutz. Die Produktmodelle sind die Serien TB02, KW und die Standardproduktgröße: Länge * Breite * Dicke (11,5 * 5,0 * 2,4) mm, Bleilänge kann nach Kundenwunsch angepasst werden. Dongguan Yaxun Tiefsttemperatur Steuerschalter hat zwei Arten von Shell:
Formgehäuse Größe: Länge 15 * Breite 5. 4 * Höhe 2.4
Stahlgehäuse Größe: Länge 11,5 * Breite 5,0 * Höhe 2,4
Leistung
3. 1 Nennstrom
4A / DC12V, 3A / DC24V, 3A / AC115V, 2A / AC250V
3. 2 Trenntemperatur: 30 155 ~ 155 ℃ Temperatur 20 ℃ ~ 110 ℃ zurücksetzen (siehe Zeichnung).
3. 3 Zugversuch: Das Bleiende des Produkts sollte einer Spannung von mindestens 20 N standhalten können. Der Draht ist gebrochen und herausgerutscht.
3. 4 Isolationsspannung: a. Produkte in der Trennung zwischen dem Kabel sollten AC660V standhalten können, das 1 Minute ohne Überschlag-Überschlag-Phänomen dauerte.
B. Produktleitung und Isolationsschale können AC1800V, Lasted 1S ohne Überschlag-Überschlag-Phänomen standhalten;
3. 5 Isolationswiderstand: Unter normalen Bedingungen liegt der Isolationswiderstand zwischen der Leitung und dem Isoliergehäuse über 100 MΩ. (Verwenden der Tabelle für den DC500V-Megger)
3. 6 Kontaktwiderstand: der Widerstand Produktkontakt sollte als 50mΩ nicht größer sein.
3. 7 Hochtemperaturtest:
A. Das Produkt ist höher als die Nennbetriebstemperatur von 20 ° C Luftumgebung, die 96 Stunden lang aufrechterhalten wird.
B.5 min Die Grenztemperatur beträgt 180 ° C.
4.3.1 normalerweise geschlossener Typ
TB02-BB8D - Produktmodell für geformte Gehäuse TB02-BB1D - Produktmodell für Eisengehäuse
XXX ℃ - Nennbruchtemperatur XXX ℃ - Nennbruchtemperatur
4.3.2 normalerweise offener Typ
TB02-KA8D - Formmodell für geformte Gehäuse TB02-KA1D - Modell für Eisengehäuse
XXX ℃ - Nennbruchtemperatur XXX ℃ - Nennbruchtemperatur
5.Temperature Parametertabelle:
| No. | Betriebstemperatur | Temperatur zurücksetzen | No. | Betriebstemperatur | Temperatur zurücksetzen |
| 30 | 30±3℃ | ≥20℃ | 95 | 95±5℃ | 70±15℃ |
| 35 | 35±3.5℃ | ≥25℃ | 100 | 100±5℃ | 70±15℃ |
| 40 | 40±4℃ | ≥30℃ | 105 | 105±5℃ | 75±15℃ |
| 45 | 45±4.5℃ | ≥33℃ | 110 | 110±5℃ | 75±15℃ |
| 50 | 50±5℃ | ≥35℃ | 115 | 115±5℃ | 80±15℃ |
| 55 | 55±5℃ | 42±6℃ | 120 | 120±5℃ | 85±15℃ |
| 60 | 60±5℃ | 45±8℃ | 125 | 125±5℃ | 85±15℃ |
| 65 | 65±5℃ | 48±10℃ | 130 | 130±5℃ | 90±15℃ |
| 70 | 70±5℃ | 50±12℃ | 135 | 135±5℃ | 95±15℃ |
| 75 | 75±5℃ | 53±14℃ | 140 | 140±5℃ | 100±15℃ |
| 80 | 80±5℃ | 55±15℃ | 145 | 145±5℃ | 100±15℃ |
| 85 | 85±5℃ | 60±15℃ | 150 | 150±℃ | 105±15℃ |
| 90 | 90±5℃ | 65±15℃ | 155 | 155±5℃ | 110±15℃ |

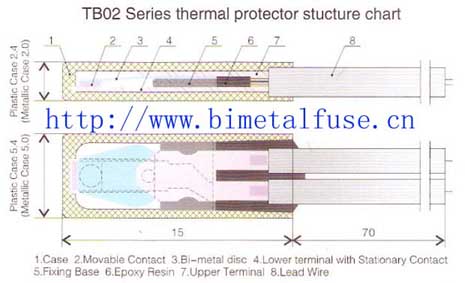

Produktgröße und -struktur:
Technisches Handbuch: <Inspektionsregeln für Ksd9700-Temperaturschalter>
