Leistungs transformatoren spielen eine äußerst wichtige Rolle für die Sicherheit der meisten medizinischen elektrischen Geräte. Fällt der Geräte transformator während des Betriebs aus, steigt die Temperatur der Transformator wicklung zu stark an. Wird die maximale Temperatur überschritten, der die Material teile standhalten können, kann die Isolierung des Transformators versagen, was zu Stromschlägen und Brandgefahr führen kann. Daher ist es wichtig, auf den thermischen Schutz des Transformators zu achten.

Der Kunde ist ein Transformator hersteller, um den Kunden bei der Auswahl des am besten geeigneten Temperatur schalters zu helfen. Wir haben Simulation experimente entsprechend der Anwendung umgebung des Kunden: Kurzschluss Experiment und Überlastung Experiment. Im Kurzschlussversuch haben wir die Temperaturänderung der Wicklung gemessen. Und anhand der Daten können Sie wissen, welcher Teil des Schutzgeräts funktioniert, und dann basierend auf diesem Ergebnis einen Überlasttest durchführen. Erhöhen Sie bei einem Überlastversuch den Strom zum Temperaturschalter weiter, bis der Maximalwert der Temperaturschalter-Inaktivität gemessen wird. Durch diese beiden Experimenten werden die am besten geeigneten Temperaturschutz Parameter erhalten. Es ist zu beachten, dass zwischen der Wicklungstemperatur im Betrieb des Temperatur schalters und der Nennbetrieb temperatur des Temperatur schalters eine gewisse Abweichung besteht. Dies hängt mit der Reaktionsgeschwindigkeit, Genauigkeit und Position des Temperatur schalters zusammen.

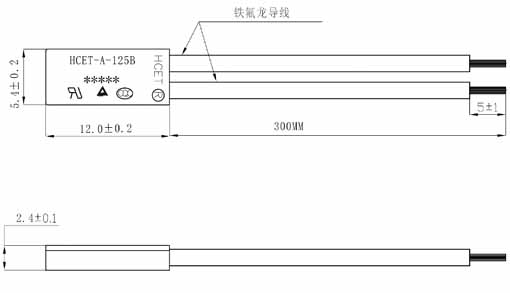

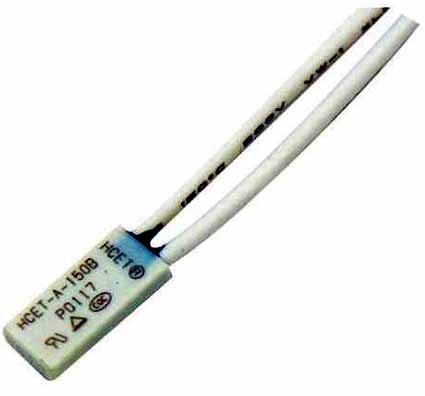

Transformatoren verwenden üblicherweise selbstrückstellende Temperaturschalter, die Modelle sind TB02, HCET-A Miniatur-Temperaturschalter. Der Stromkreis wird durch Temperaturerfassung ein- und ausgeschaltet und spielt dadurch eine thermische Schutzfunktion. Der Betriebstemperatur fehler beträgt im Allgemeinen ±5 °C, die Rückstelltemperatur ist im Allgemeinen 20 °C niedriger als die Betriebstemperatur und der Fehler beträgt etwa ±10 °C.

Bei der Auswahl des Temperatur schalters des Netzteils und des Transformators ist darauf zu achten, dass die Spezifikationen für die Arbeitsspannung und den Arbeitsstrom des Transformators geeignet sind. Versuchen Sie bei der Installation, es am innersten Ende der Wicklung zu platzieren und fest zu montieren. Achten Sie beim Löten auf eine gute Leitungsverbindung, um zu verhindern, dass die virtuelle Verbindung Wärme erzeugt und den normalen Betrieb des Temperatur schalters beeinträchtigt.
