Die neue Art von Miniatur-Bimetall Überhitzungsschutz ist eine kleine Überhitzung Schalter, der auf dem Gebiet der Elektronik und Elektrogeräte gehört. Es ist ein Temperaturschalter ohne Rauschen, hohe Empfindlichkeit und einfache Installation. Es eignet sich besonders für Heizbereiche, in denen Miniatur-Rohr motoren, Batterien, Platinen und kleine Räume benötigt werden.



Technische Innovation:
Im Stand der Technik verwendet der Überhitzungsschutz meist ein bimetallisches Überstromdesign. Aufgrund der geringen Größe ist die Stromwirkung des Bimetalls relativ groß, sodass die Schutztemperatur unzuverlässig ist. Obwohl einige Hersteller von Temperaturschaltern ein Bimetall-Design ohne Strom verwendet haben, ist der Wärmeschutz aufgrund des unangemessenen Designs laut und ist für eine hocheffiziente Produktion nicht förderlich.

Neue Erfindungsinhalte
Der Zweck des Gebrauchsmusters ist ein Miniatur-Bimetall-Blatttyp Überhitzungsschutz für die oben erwähnten Nachteile zu liefern. Das Produkt struktur design dieses Miniatur-Bimetall-Thermoschutzes ist angemessen, der Stromeffekt ist gering, die Temperaturregelung ist genau, er eignet sich für die automatische Produktion und ist geräuschlos und die Produkt qualität ist stabil und zuverlässig.

Der Miniatur Bimetall Temperaturschalter wird durch folgende technische Lösungen realisiert:

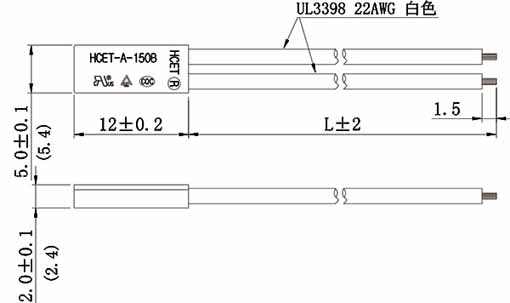

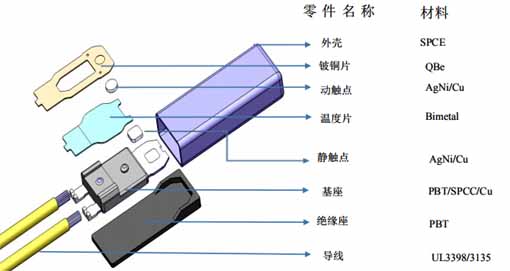

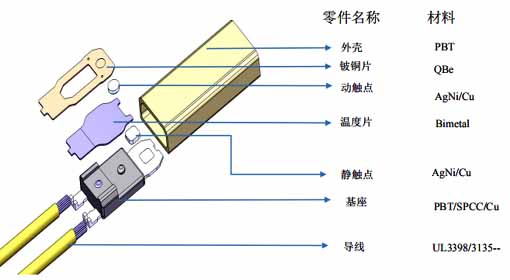

Der Überhitzungsschutz des Miniatur-Bimetalls umfasst eine Schale, einen unteren Anschluss, einen beweglichen Kontakt, einen statischen Kontakt, ein Bimetall element, ein elastisches leitfähiges Blech, einen oberen Anschluss, einen Befestigung sitz, ein Dichtmittel und einen Draht; Ein Ende des oberen Anschlusses ist mit einer Positionsklaue zum Drahtschweißen versehen, das andere Ende ist mit einer Verbindungsnabe für eine elastische leitfähige Schicht versehen, und ein Ende des unteren Anschlusses ist mit einer Positionsklaue zum Drahtschweißen versehen; Das mittlere Ende ist mit einem Befestigung sitz Anschlussring vorgesehen ist, und das andere Ende ist mit einem feststehenden Kontakt versehen ist; Der Schweißdraht Positionierung klaue an einem Ende des oberen Anschlusses vorgesehen ist und der Schweißdraht Positionierung klaue an einem Ende der untere Klemme vorgesehen sind, die jeweils mit den Drähten verschweißt; Platzieren Sie den oberen Anschluss und den unteren Anschluss gleichzeitig in eine Kunststoffform für die Spritzverarbeitung, um eine feste Sitzbaugruppe zu bilden; Platzieren Sie das Bimetall element in der Nut des Befestigung sitzes, und das Loch mit dem Lochende des Bimetall elements wird auf den Verbindungsansatz des elastischen leitfähigen Blechs des oberen Anschlusses aufgesteckt; Dann wird das mit dem beweglichen Kontakt versehene elastische leitende Blatt über dem Bimetall element angeordnet, und das andere Ende des elastischen leitenden Blattes wird mit dem am oberen Anschluss vorgesehenen Verbindungsansatz für das elastische leitende Blatt verbunden, um eine Wärmeschutz anordnung zu bilden; Setzen Sie die Thermoschut zeinheit auf die Schale und fixieren Sie sie mit Dichtmittel.

Ein Ende des festen Sitzes ist mit einem umkippenden Vorsprung eines Bimetall elements versehen.
Das Bimetall element ist mit einem Bimetall element Umkippen Belastung ring und einem C-förmige Nut von der Bimetall element Zeitlupe Zone freigegeben vorgesehen.
Am mittleren Ende des unteren Anschlusses ist mindestens ein Befestigung sitz verbindungsring vorgesehen.
Das Bimetall element ist mit einer Nutfläche (hohe Ausdehnungsfläche) und einer konvexen Fläche (geringe Ausdehnung fläche) versehen. Das Bimetall element kann nach unten gerillt werden (große Ausdehnungsfläche), um (NC) normalerweise geschlossenen Temperaturschalter herzustellen. Die konvexe Oberfläche (niedrige Ausdehnungsfläche) des Bimetall elements kann auch hergestellt werden nach unten (NO) normalerweise offen Temperaturschalter.

Das Funktionsprinzip des Miniatur-Bimetall-Thermoschutzes:
Wenn die Temperatur des zu schützenden elektrischen Bauteils ungewöhnlich hoch ist, fühlt das Bimetall element des Überhitzungsschutzes die eingestellte Temperatur. Schnell umkehren und die Federplatte aufzudrücken den beweglichen Kontakt von dem statischen Kontakt zu trennen, und der Hauptschaltkreis der geschützten elektrischen Komponente wird schnell um Beschädigungen zu vermeiden getrennt. Wenn die Temperatur auf die Rücks telltemperatur des Bimetall elements abfällt, nimmt der Bimetall streifen die Umkehrung wieder auf. Der bewegliche Kontakt und der statische Kontakt des Miniatur-Thermoschutzes werden geschlossen und der Hauptstromkreis der geschützten elektrischen Komponente wird wieder angeschlossen, um den normalen Betriebszustand wiederherzustellen.

Der Miniatur-Überhitzungsschutz hat ein vernünftiges Design und eine kompakte Struktur. Es ist ein reiner Temperaturtyp, präzise Temperaturregelung, kein Geräusch, geringe Größe und geeignet für den automatischen Produktion temperaturschalter. Die Produkt struktur des Miniatur-Thermoschutzes ist angemessen, der Stromeffekt ist gering und es gibt keine Geräusche und die Produkt qualität ist stabil und zuverlässig.
