Mini 10k OHM 1% con cuentas NTC termistor
El valor de resistencia NTC disminuye al aumentar la temperatura. El uso de esta función se puede convertir en componentes de medición de temperatura, compensación de temperatura y control de temperatura, y también en componentes de tipo de potencia para suprimir la sobretensión del circuito. Esto se debe a que los termistores NTC tienen un valor de resistencia de potencia cero. Cuando se conecta en serie en el circuito de alimentación, puede suprimir efectivamente la corriente de sobretensión de arranque. Y después de que se complete el efecto de suprimir la corriente de entrada, la resistencia del termistor NTC se reduce en muy pequeña medida por el efecto continuo de la corriente)
El rango de valor B (K) es el índice del termistor del termistor de coeficiente de temperatura negativo, que refleja el cambio de resistencia entre dos temperaturas. Se define como la relación entre la diferencia entre el logaritmo natural del valor de resistencia de potencia cero a dos temperaturas y la diferencia entre los recíprocos de esta temperatura. El valor B se puede calcular utilizando la siguiente fórmula, que es
En la fórmula, R1 y R2 son valores de resistencia (Ω) a las temperaturas absolutas T1 y T2, respectivamente.

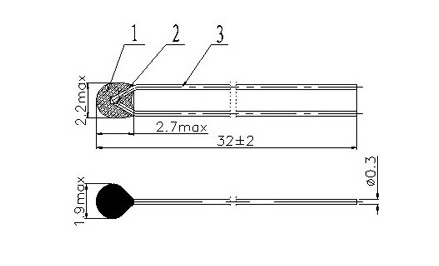

A: tabla de tallas
II: Características del producto:
1: serie de productos MF5A para el plomo con un tipo de recubrimiento epoxi
2: amplio rango de resistencia: 1KΩ ~ 500KΩ
3: resistencia y valor B de alta precisión
4: alta precisión
5: pequeño, reflejando la velocidad
6: es estable durante mucho tiempo, consistencia
7: Rango de temperatura de funcionamiento: -40 ~ 125 ℃
Aplicaciones del producto: equipo de aire acondicionado, equipo de calefacción, equipo médico, instrumentación de control de temperatura, obsequios electrónicos, higrómetro electrónico, termómetro para automóviles, calendario electrónico, paquete de baterías recargables y cargador.
MF 5A 103 F 3950
① ② ③ ④ ⑤
①MF ¬-- Código de termistor de coeficiente de temperatura negativo (NTC).
②5A-- termistor encapsulado en epoxi.
③103 - resistencia nominal del termistor, que indica que la resistencia nominal de la resistencia: 10 × 103 (Ω).
Error ④F-- el valor de resistencia (precisión) es: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
503950-- índice de resistencia térmica (factor de material) B es: 395 × 10 (K)
Cinco: Especificaciones del modelo de la serie MF5A
Nota:
1) Debido a que la serie MF5A de uniones más pequeñas y pequeñas, los extremos de los cables no pueden soportar una tensión excesiva.
2) Al soldar, por favor al menos 5 mm de soldadura, el tiempo de soldadura debe ser lo más corto posible desde la raíz.
Modelo
Resistencia nominal （R25）
Valor B
temperatura de trabajo
Factor de disipación （mW / ℃）
Constante de tiempo térmico （S）
（KΩ）
（±%）
（K）
[Resistencia nominal]
La resistencia nominal es el valor de resistencia del diseño del termistor NTC, que a menudo está marcado en la superficie del termistor. El valor de resistencia nominal se refiere al valor de resistencia de potencia cero cuando la temperatura de referencia es de 25 ° C, por lo que también se denomina valor de resistencia R25.
【potencia nominal】
La potencia nominal se refiere a la disipación de potencia permitida del termistor bajo carga continua a largo plazo en condiciones atmosféricas con una temperatura ambiente de 25 ° C, humedad relativa de 45% a 80% y presión atmosférica de 0,87 a 1,07Pa.
[Rango de valores B]
La resistencia nominal es el valor de resistencia del diseño del termistor NTC, que a menudo está marcado en la superficie del termistor. El valor de resistencia nominal se refiere al valor de resistencia de potencia cero cuando la temperatura de referencia es de 25 ° C, por lo que también se denomina valor de resistencia R25.
【potencia nominal】
La potencia nominal se refiere a la disipación de potencia permitida del termistor bajo carga continua a largo plazo en condiciones atmosféricas con una temperatura ambiente de 25 ° C, humedad relativa de 45% a 80% y presión atmosférica de 0,87 a 1,07Pa.
[Rango de valores B]
En la fórmula, R1 y R2 son valores de resistencia (Ω) a las temperaturas absolutas T1 y T2, respectivamente.
A: tabla de tallas
II: Características del producto:
1: serie de productos MF5A para el plomo con un tipo de recubrimiento epoxi
2: amplio rango de resistencia: 1KΩ ~ 500KΩ
3: resistencia y valor B de alta precisión
4: alta precisión
5: pequeño, reflejando la velocidad
6: es estable durante mucho tiempo, consistencia
7: Rango de temperatura de funcionamiento: -40 ~ 125 ℃
Aplicaciones del producto: equipo de aire acondicionado, equipo de calefacción, equipo médico, instrumentación de control de temperatura, obsequios electrónicos, higrómetro electrónico, termómetro para automóviles, calendario electrónico, paquete de baterías recargables y cargador.
MF 5A 103 F 3950
① ② ③ ④ ⑤
①MF ¬-- Código de termistor de coeficiente de temperatura negativo (NTC).
②5A-- termistor encapsulado en epoxi.
③103 - resistencia nominal del termistor, que indica que la resistencia nominal de la resistencia: 10 × 103 (Ω).
Error ④F-- el valor de resistencia (precisión) es: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
503950-- índice de resistencia térmica (factor de material) B es: 395 × 10 (K)
Cinco: Especificaciones del modelo de la serie MF5A
Nota:
1) Debido a que la serie MF5A de uniones más pequeñas y pequeñas, los extremos de los cables no pueden soportar una tensión excesiva.
2) Al soldar, por favor al menos 5 mm de soldadura, el tiempo de soldadura debe ser lo más corto posible desde la raíz.
Modelo
Resistencia nominal （R25）
Valor B
temperatura de trabajo
Factor de disipación （mW / ℃）
Constante de tiempo térmico （S）
（KΩ）
（±%）
（K）
| Model | Rated resistance（R25） | B Value |
work Temperature |
Dissipation factor（mW/℃） |
|
||
|
Resistencia （KΩ） |
Tolerancia （± %） |
|
|||||
| MF5A-102-3950 | 1 |
±1% ±2% ±3% ±5% |
3950 |
-40℃ ~ +125℃ |
≥3.0 Aire quieto |
≤7 Aire quieto |
|
| MF5A-202-3435 | 2 | 3435 | |||||
| MF5A-2.252-3935 | 2.252 | 3935 | |||||
| MF5A-472-3950 | 4.7 | 3950 | |||||
| MF5A-502-3470 | 5 | 3470 | |||||
| MF5A-502-3950 | 5 | 3950 | |||||
| MF5A-682-3977 | 6.8 | 3977 | |||||
| MF5A-682-4200 | 6.8 | 4200 | |||||
| MF5A-103-3435 | 10 | 3435 | |||||
| MF5A-103-3470 | 10 | 3470 | |||||
| MF5A-103-3600 | 10 | 3600 | |||||
| MF5A-103-3950 | 10 | 3950 | |||||
| MF5A-103-3977 | 10 | 3977 | |||||
| MF5A-103-4100 | 10 | 4100 | |||||
| MF5A-203-3950 | 20 | 3950 | |||||
| MF5A-233-3950 | 23 | 3950 | |||||
| MF5A-303-3950 | 30 | 3950 | |||||
| MF5A-40.27-3950 | 40.27 | 3950 | |||||
| MF5A-473-3950 | 47 | 3950 | |||||
| MF5A-49.12-3950 | 49.12 | 3950 | |||||
| MF5A-503-3950 | 50 | 3950 | |||||
| MF5A-503-3990 | 50 | 3990 | |||||
| MF5A-503-4050 | 50 | 4050 | |||||
| MF5A-104-3950 | 100 | 3950 | |||||
| MF5A-104-3990 | 100 | 3990 | |||||
| MF5A-104-4200 | 100 | 4200 | |||||
| MF5A-154-4400 | 150 | 4400 | |||||
