Mini 10k OHM 1% Perlen NTC Thermistor
- PRODUCT DETAIL
Der NTC-Widerstandswert nimmt mit zunehmender Temperatur ab. Mit dieser Funktion können Temperaturmess-, Temperaturkompensations- und Temperaturregelungskomponenten sowie Leistungskomponenten zur Unterdrückung des Stoßstroms der Schaltung verwendet werden. Dies liegt daran, dass NTC-Thermistoren einen Nennleistungswiderstandswert von Null haben. Wenn es im Stromkreis in Reihe geschaltet ist, kann es den Anlaufstoßstrom effektiv unterdrücken. Und nachdem der Effekt der Unterdrückung des Einschaltstroms abgeschlossen ist, wird der Widerstand des NTC-Thermistors durch den kontinuierlichen Effekt des Stroms in sehr geringem Maße verringert
Der B-Wertebereich (K) ist der Thermistorindex des Thermistors mit negativem Temperaturkoeffizienten, der die Widerstandsänderung zwischen zwei Temperaturen widerspiegelt. Es ist definiert als das Verhältnis der Differenz zwischen dem natürlichen Logarithmus des Nullleistungswiderstandswerts bei zwei Temperaturen und der Differenz zwischen den Kehrwerten dieser Temperatur. Der B-Wert kann unter Verwendung der folgenden Formel berechnet werden:
In der Formel sind R1 und R2 Widerstandswerte (Ω) bei den absoluten Temperaturen T1 bzw. T2.

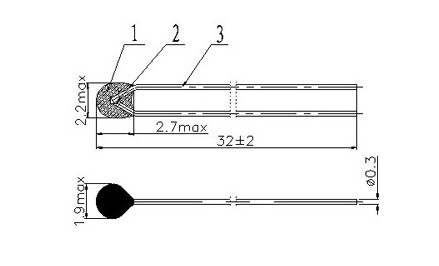

A: Größentabelle
II: Produktmerkmale:
Hinweis:
1) Da die MF5A-Serie kleinere, kleine Verbindungen aufweist, können die Enden einer übermäßigen Belastung nicht standhalten.
2) Beim Löten bitte mindestens 5 mm schweißen, die Lötvorlaufzeit von den Wurzeln sollte so kurz wie möglich sein.
[Nennwiderstand]
Der Nennwiderstand ist der Widerstandswert des NTC-Thermistordesigns, der häufig auf der Oberfläche des Thermistors angegeben ist. Der Nennwiderstandswert bezieht sich auf den Leistungswiderstandswert Null, wenn die Referenztemperatur 25 ° C beträgt, und wird daher auch als Widerstandswert R25 bezeichnet.
【Nennleistung】
Die Nennleistung bezieht sich auf die zulässige Verlustleistung des Thermistors unter langfristiger Dauerbelastung unter atmosphärischen Bedingungen mit einer Umgebungstemperatur von 25 ° C, einer relativen Luftfeuchtigkeit von 45% bis 80% und einem atmosphärischen Druck von 0,87 bis 1,07 Pa.
[B Wertebereich]
Der Nennwiderstand ist der Widerstandswert des NTC-Thermistordesigns, der häufig auf der Oberfläche des Thermistors angegeben ist. Der Nennwiderstandswert bezieht sich auf den Leistungswiderstandswert Null, wenn die Referenztemperatur 25 ° C beträgt, und wird daher auch als Widerstandswert R25 bezeichnet.
【Nennleistung】
Die Nennleistung bezieht sich auf die zulässige Verlustleistung des Thermistors unter langfristiger Dauerbelastung unter atmosphärischen Bedingungen mit einer Umgebungstemperatur von 25 ° C, einer relativen Luftfeuchtigkeit von 45% bis 80% und einem atmosphärischen Druck von 0,87 bis 1,07 Pa.
[B Wertebereich]
In der Formel sind R1 und R2 Widerstandswerte (Ω) bei den absoluten Temperaturen T1 bzw. T2.
A: Größentabelle
II: Produktmerkmale:
1: Produktreihe MF5A für Blei mit Epoxidbeschichtung
2: Breiter Widerstandsbereich: 1 KΩ ~ 500 KΩ
3: Widerstand und B-Wert von hoher Genauigkeit
4: hohe Präzision
5: klein, was die Geschwindigkeit widerspiegelt
6: ist lange stabil, Konsistenz
7: Betriebstemperaturbereich: -40 ~ 125 ° C.
Produktanwendungen: Klimaanlagen, Heizgeräte, medizinische Geräte, Temperaturregelgeräte, elektronische Geschenke, elektronisches Hygrometer, Autothermometer, elektronischer Kalender, wiederaufladbarer Akku und Ladegerät.
MF 5A 103 F 3950
① ② ③ ④ ⑤
①MF ¬-- Thermistor mit negativem Temperaturkoeffizienten (NTC) Code.
~ 5A - epoxidgekapselter Thermistor.
③103 - Thermistor-Nennwiderstand, der den Nennwiderstand des Widerstands angibt: 10 × 103 (Ω).
Der Fehler ④F - Widerstandswert (Genauigkeit) ist: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
~ 3950 - Wärmewiderstandsindex (Materialfaktor) B beträgt: 395 × 10 (K)
Fünf: Modellspezifikation der Serie MF5A
2: Breiter Widerstandsbereich: 1 KΩ ~ 500 KΩ
3: Widerstand und B-Wert von hoher Genauigkeit
4: hohe Präzision
5: klein, was die Geschwindigkeit widerspiegelt
6: ist lange stabil, Konsistenz
7: Betriebstemperaturbereich: -40 ~ 125 ° C.
Produktanwendungen: Klimaanlagen, Heizgeräte, medizinische Geräte, Temperaturregelgeräte, elektronische Geschenke, elektronisches Hygrometer, Autothermometer, elektronischer Kalender, wiederaufladbarer Akku und Ladegerät.
MF 5A 103 F 3950
① ② ③ ④ ⑤
①MF ¬-- Thermistor mit negativem Temperaturkoeffizienten (NTC) Code.
~ 5A - epoxidgekapselter Thermistor.
③103 - Thermistor-Nennwiderstand, der den Nennwiderstand des Widerstands angibt: 10 × 103 (Ω).
Der Fehler ④F - Widerstandswert (Genauigkeit) ist: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
~ 3950 - Wärmewiderstandsindex (Materialfaktor) B beträgt: 395 × 10 (K)
Fünf: Modellspezifikation der Serie MF5A
Hinweis:
1) Da die MF5A-Serie kleinere, kleine Verbindungen aufweist, können die Enden einer übermäßigen Belastung nicht standhalten.
2) Beim Löten bitte mindestens 5 mm schweißen, die Lötvorlaufzeit von den Wurzeln sollte so kurz wie möglich sein.
| Modell | Nennwiderstand （R25） | B Wert | Arbeitstemperatur | Verlustfaktor （mW / ℃） | Thermische Zeitkonstante （S） | |
|
Widerstand （KΩ） |
Toleranz （± %） |
|
||||
| MF5A-102-3950 | 1 |
±1% ±2% ±3% ±5% |
3950 |
-40℃ ~ +125℃ |
≥3.0 Ruhige Luft |
≤7 Ruhige Luft |
| MF5A-202-3435 | 2 | 3435 | ||||
| MF5A-2.252-3935 | 2.252 | 3935 | ||||
| MF5A-472-3950 | 4.7 | 3950 | ||||
| MF5A-502-3470 | 5 | 3470 | ||||
| MF5A-502-3950 | 5 | 3950 | ||||
| MF5A-682-3977 | 6.8 | 3977 | ||||
| MF5A-682-4200 | 6.8 | 4200 | ||||
| MF5A-103-3435 | 10 | 3435 | ||||
| MF5A-103-3470 | 10 | 3470 | ||||
| MF5A-103-3600 | 10 | 3600 | ||||
| MF5A-103-3950 | 10 | 3950 | ||||
| MF5A-103-3977 | 10 | 3977 | ||||
| MF5A-103-4100 | 10 | 4100 | ||||
| MF5A-203-3950 | 20 | 3950 | ||||
| MF5A-233-3950 | 23 | 3950 | ||||
| MF5A-303-3950 | 30 | 3950 | ||||
| MF5A-40.27-3950 | 40.27 | 3950 | ||||
| MF5A-473-3950 | 47 | 3950 | ||||
| MF5A-49.12-3950 | 49.12 | 3950 | ||||
| MF5A-503-3950 | 50 | 3950 | ||||
| MF5A-503-3990 | 50 | 3990 | ||||
| MF5A-503-4050 | 50 | 4050 | ||||
| MF5A-104-3950 | 100 | 3950 | ||||
| MF5A-104-3990 | 100 | 3990 | ||||
| MF5A-104-4200 | 100 | 4200 | ||||
| MF5A-154-4400 | 150 | 4400 | ||||
