Mechanisches Thermostat Prinzip Grafische Beschreibung
Schlüsselwörter: Mechanischer Thermostat
Je besser unser Leben wird, desto wohlhabender werden die Menschen, und die Betonung des Lebens wird immer strenger. In der Vergangenheit verwendeten unsere Familien traditionelle Thermostate. Mit der kontinuierlichen Entwicklung haben die Menschen einen mechanischen Thermostat entwickelt, der für uns bequemer zu leben ist. Wenn Sie von dieser Art von mechanischem Thermostat sprechen, wissen Sie, wie dieses mechanische Thermostat funktioniert?
Einführung in mechanische Thermostate:

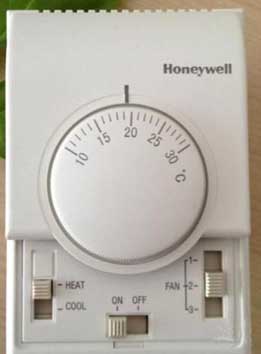

Mechanische Thermostate eignen sich zur Steuerung der Innentemperatur in Industrie-, Gewerbe- und Wohngebäuden. Der mechanische Thermostat steuert die Klimaanlage automatisch, indem er die Innentemperatur erfasst und mit der vom Benutzer eingestellten Temperatur vergleicht, um den Zweck der konstanten Innentemperatur zu erreichen. Die Hauptsteuereinrichtungen sind: Gebläsekonvektor, Heizung, drei- oder zweizeiligen elektrisches Ventil und Gebäudemanagement-System.
Je besser unser Leben wird, desto wohlhabender werden die Menschen, und die Betonung des Lebens wird immer strenger. In der Vergangenheit verwendeten unsere Familien traditionelle Thermostate. Mit der kontinuierlichen Entwicklung haben die Menschen einen mechanischen Thermostat entwickelt, der für uns bequemer zu leben ist. Wenn Sie von dieser Art von mechanischem Thermostat sprechen, wissen Sie, wie dieses mechanische Thermostat funktioniert?
Einführung in mechanische Thermostate:
Mechanische Thermostate eignen sich zur Steuerung der Innentemperatur in Industrie-, Gewerbe- und Wohngebäuden. Der mechanische Thermostat steuert die Klimaanlage automatisch, indem er die Innentemperatur erfasst und mit der vom Benutzer eingestellten Temperatur vergleicht, um den Zweck der konstanten Innentemperatur zu erreichen. Die Hauptsteuereinrichtungen sind: Gebläsekonvektor, Heizung, drei- oder zweizeiligen elektrisches Ventil und Gebäudemanagement-System.
Prinzip des mechanischen Temperaturreglers

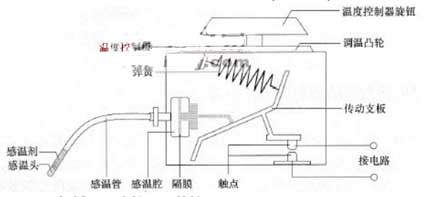

Der mechanische Temperaturregler ist eigentlich ein Drucktemperaturregler (pneumatisch). Das Prinzip der Temperaturregelung ist in Abbildung 5-6 dargestellt.
Abbildung 5-6 Temperaturregelungsprinzip des mechanischen Temperaturreglers
Strukturell besteht der mechanische Temperaturregler hauptsächlich aus einem Temperatursensor und einem Mikroschalter vom Kontakttyp. Unter diesen wird der Temperatursensor als Temperatur- und Druckumwandlungskomponente bezeichnet, die eine geschlossene Kapsel ist, die hauptsächlich aus einem Temperaturerfassungskopf, einem Temperaturerfassungsrohr und einer Temperaturerfassungskammer besteht. Entsprechend der unterschiedlichen Form der Temperaturkammer kann der Temperatursensor in zwei Typen unterteilt werden: Wellenrohrtyp und Membrankastentyp. Der Temperatursensor befindet sich an der Oberfläche des Verdampfers oder im Kühlschrank, um die Temperatur im Kühlschrank zu ermitteln. Das Temperaturerfassungsrohr ist mit einem Temperaturerfassungsmittel gefüllt, und der Temperaturreglerknopf wird zum Einstellen der Kühltemperatur des Kühlschranks verwendet.
Wenn die Temperatur der Oberfläche des Verdampfers steigt und die vom Temperaturregler eingestellte Temperatur überschreitet, steigt der Druck des temperaturempfindlichen Mittels im Temperaturerfassungsrohr an. Die Membran in der Temperaturerfassungskammer drückt die Getriebeträgerplatte unter den Druck, um die Kontakte zu öffnen, der Kreislauf wird geschlossen, der Kompressor beginnt zu laufen und der Kühlschrank beginnt zu kühlen.
Wenn die Temperatur der Oberfläche des Verdampfers allmählich auf einen eingestellten Wert abfällt. Der Druck des Temperaturerfassungsmittels im Temperaturerfassungsrohr nimmt ab, und die Kontraktionskraft der Feder ist größer als der Schub, der von der Membran der Temperaturerfassungskammer auf die Getriebeträgerplatte erzeugt wird. Die Antriebsplatte wird unter dem Zusammenziehen der Feder leicht angehoben, wodurch sich der Kontakt öffnet und der Kompressor nicht mehr läuft.
Die Kühltemperatur des Kühlschranks wird durch Einstellen des Temperaturreglers eingestellt. Wenn der Temperaturreglerknopf eingestellt ist, treibt der Temperaturreglerknopf die Temperaturregelnocke zum Drehen an, so dass das Temperaturregelfeld die Spannung der Feder steuert.

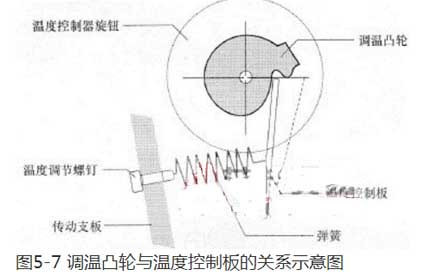

Abbildung 5-7 zeigt die Beziehung zwischen dem Temperaturregelnocken und der Temperaturregelkarte des Temperaturreglers.
Wenn der Temperaturreglerknopf eingestellt ist, treibt die Drehung des Knopfes tatsächlich den Temperatureinstellnocken an, wodurch sich die Temperatursteuerplatine vorwärts oder rückwärts bewegt, wodurch das Erhöhen oder Verringern der Federspannung gesteuert wird. Wenn die Federzugkraft groß ist, muss der Druck des temperaturempfindlichen Mittels erhöht werden, wenn die Temperatur des Verdampfers hoch ist. und erzeugen Sie eine große Antriebskraft, um die Trägerplatte nach vorne zu bewegen, drücken Sie den Kontakt zum Schließen, und der Kompressor beginnt zu arbeiten. So erhöhen Sie die Temperatur des Kühlschranks. Wenn umgekehrt die Spannung der Feder gering ist, wenn die Temperatur des Verdampfers leicht erhöht wird, reicht der vom temperaturempfindlichen Mittel erzeugte Druck aus, um die Getriebeträgerplatte zu drücken, die Kontakte werden geschlossen und der Kompressor wird gestartet. Dies senkt die Kühltemperatur des Kühlschranks.
Mit der Temperatureinstellschraube in Abbildung 5-7 wird der Temperaturbereich eingestellt. Das Drehen der Schraube im Uhrzeigersinn (rechtshändig) entspricht dem Erhöhen der Federspannung und dem Erhöhen des Temperaturkontrollpunkts. Wenn der Kühlschrank ohne Unterbrechung ausfällt, drehen Sie die Einstellschraube eine halbe oder eine Woche lang im Uhrzeigersinn. Wenn umgekehrt die Temperatureinstellschraube (Linkshänder) gegen den Uhrzeigersinn gedreht wird, entspricht dies einer Verringerung der Federspannung, so dass der Temperaturkontrollpunkt abgesenkt wird. Wenn der Kühlschrank einen Fehler hat, der nicht regelmäßig gestartet werden kann, kann die Einstellschraube eine halbe Woche oder eine Woche lang gegen den Uhrzeigersinn gedreht werden.
Es ist anzumerken, dass die Einstellung der Kühlschranktemperatur in direktem Zusammenhang mit ihrer Lebensdauer steht. Die Arbeitszeit und der Stromverbrauch des Kühlschranks werden stark von der Umgebung beeinflusst. Normalerweise ist die Umgebungstemperatur im Sommer hoch, dann ist es am besten, die Temperatur im Kühlschrank nicht zu niedrig einzustellen. Wenn die Temperatur im Kühlschrank zu niedrig eingestellt ist, ist es aufgrund des Einflusses der Umgebungstemperatur, wodurch der Kühlschrankkompressor lange Zeit bei hohen Temperaturen arbeitet, schwierig, die eingestellte niedrige Temperatur zu erreichen und aufrechtzuerhalten. Der Verschleiß des Kolbens und des Zylinders wird verschlimmert, und die Isolationsleistung des Motorlackdrahtes wird aufgrund der hohen Temperatur ebenfalls verringert. Diese Bedingungen beeinträchtigen die Leistung des Kühlschranks erheblich. Gleichzeitig wird durch langfristige Kühlarbeiten auch der Stromverbrauch erhöht.
Wenn die Umgebungstemperatur im Winter niedrig ist, kann die Kühltemperatur des Kühlschranks niedriger eingestellt werden. Wenn der Temperaturregler zu diesem Zeitpunkt noch auf eine schwache Position eingestellt ist (der Temperaturregelpunkt ist zu hoch). Der Temperaturunterschied zwischen Innen- und Außenseite des Kühlschranks ist gering, die Wärmeableitung ist langsam und der Kühlschrank befindet sich lange Zeit nicht im Kühlzustand, was dazu führen kann, dass der Kompressor schwer zu starten ist.
